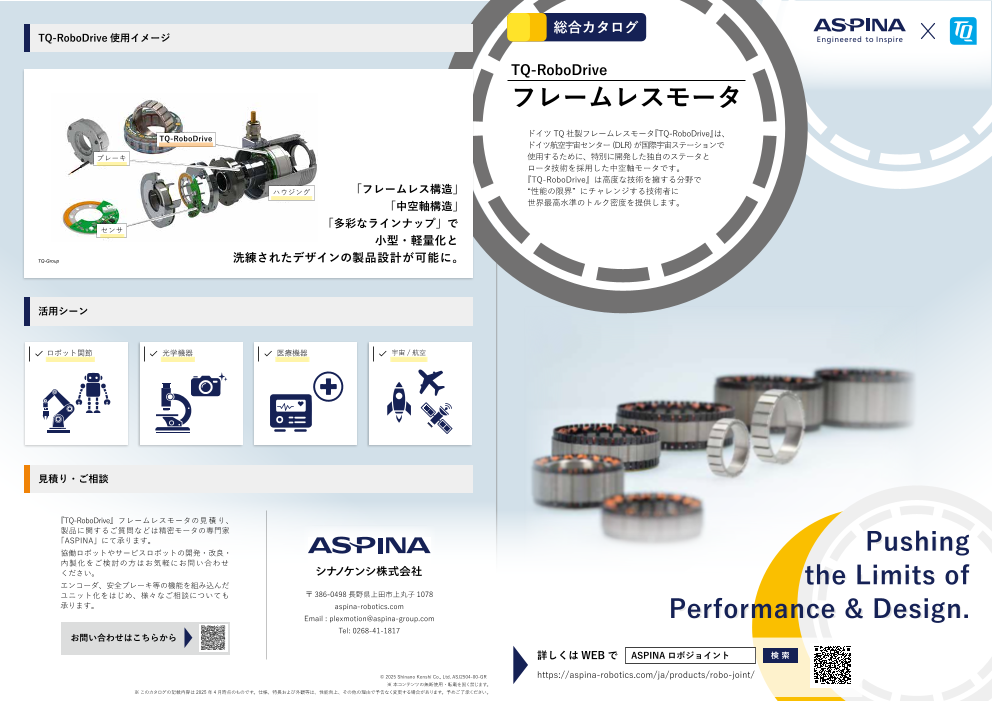

【総合カタログ】『TQ-Robodrive』フレームレスモータ

総合カタログ TQ-RoboDrive 使用イメージ TQ-RoboDrive フレームレスモータ TQ-RoboDrive ブレーキ ハウジング センサ 活用シーン ロボット関節 光学機器 医療機器 宇宙 / 航空 見積り・ご相談 『TQ-RoboDrive』フレームレスモータの見 積 り、 製品に関するご質問などは精密モータの専門家 「ASPINA」にて承ります。 協働ロボットやサービスロボットの開発・改良・ 内製化をご検討の方はお気軽にお問い合わせ ください。 エンコーダ、安全ブレーキ等の機能を組み込んだ ユニット化をはじめ、様々なご相談についても 〒 386-0498 長野県上田市上丸子 1078 承ります。 aspina-robotics.com Email : plexmotion@aspina-group.com Tel: 0268-41-1817 お問い合わせはこちらから 詳しくは WEB で ASPINA ロボジョイント https://aspina-robotics.com/ja/products/robo-joint/

TQ-RoboDrive ILM-E シリーズ TQ 社の新しい ILM-E シリーズは、高トルク密度かつ軽量な中空軸フレームレスモータです。自動化、医療技術、 機械工学、航空、ロボティクスなど高性能が求められる環境において、エンジニアがその設計の限界を超える性能を提供 d します。ILM-E シリーズは TQ-RoboDrive ILM シリーズのコストパフォーマンスモデルでありながら、ILM シリーズと同等の D ロボット関節 光学機器 航空電子機器 医療機器 トルク密度（トルク / 重量）を実現しています。 TQ-Group ILM-E50x08 ILM-E50x14 ILM-E70x10 ILM-E70x18 ILM-E85x13 ILM-E85x23 ILM-E85x26 ILM-E85x30 最大出力 [W] 203 210 231 258 409 429 443 446 定格電圧 *1 [V] 48 48 48 48 48 48 48 48 定格トルク *1 [Nm] 0.3 0.53 0.62 1.22 1.39 2.56 2.87 3.3 最大回転数 *2 [rpm] 12,916*3 7,580 7,120 4,040 5,620 3,210 2,930 2,570 総重量 [g] 76 135 162.2 292 356 629.8 712 822 ステータ外径 D [mm] 50 50 69 69 85 85 85 85 ステータ全長 L [mm] 17.25 23.2 22.7 30.7 27.4 37.4 40.4 44.4 ロータ内径 d [mm] 30 30 42 42 52 52 52 52 このデータは 代表特性です。 ロータ全長 l [mm] 10.2 16.2 12.2 20.8 15.8 25.2 27.2 31.2 各結線方法と特性の 詳細データは当社 製品WEBページを Learn more ご確認ください。 about Servo-Kits ILM-E TQ-RoboDrive ILM シリーズ TQ-RoboDrive ILM シリーズは、ドイツ航空宇宙センター（DLR）によって開発された自由度の高い設計を可能 にするフレームレスモータです。ポッティングによって、ILM-E シリーズよりも優れた放熱性を有しています。非常に d コンパクトな設計でありながら市場トップクラスのトルク密度、高精度、優れた過負荷耐性を備え、極めて厳しい D 環境での用途にも最適なモータです。 航空・宇宙 ロボット関節 光学機器 医療機器 TQ-Group ILM25x04 ILM25x08 ILM25x18 ILM38x06 ILM38x12 ILM50x08 ILM50x14 ILM70x10 ILM70x18 ILM85x04 ILM85x13 ILM85x23 ILM85x26 ILM115x25 最大出力 [W] 70 80 95.7 110 240 210 210 250 270 290 440 460 470 570 定格電圧 *1 [V] 24 24 24 24 48 48 48 48 48 48 48 48 48 48 定格トルク *1 [Nm] 0.032 0.063 0.145 0.102 0.234 0.298 0.54 0.66 1.24 0.3 1.44 2.56 2.9 3.9 最大回転数 *2 [rpm] 22,650*3 13,530*3 6,288*3 10,470*3 10,190*3 6,850*3 3,870*3 3,650 2,120 7,900*3 2,950*3 1,730 1,560 1,400 総重量 [g] 16 25 54 53 89 87 135 220 330 210 400 620 670 1,070 ステータ外径 D [mm] 25 25 25 38 38 50 50 69 69 85 85 85 85 115 ステータ全長 L [mm] 10.8 15.2 24.8 15.3 22.3 16.4 22.8 22.6 30.5 17.6 27.2 37.2 40.7 39 ロータ内径 d [mm] 11.6 11.6 11.6 18 18 30 30 42 42 52 52 52 52 74 ロータ全長 l [mm] 6.3 9.7 19.5 8.1 16.2 9.9 16.1 12.7 20.7 7.1 15.7 25.1 27.2 27.1 *1 定格電流における値。温度特性は設置条件によって大きく変わります。ステータの定格動作温度：-40℃ ～ 125℃。 *2 定格電圧における無負荷回転数の理論値。使用するインバータによって変動が生じる可能性があります。 Learn more *3 機械構造による最大回転数。 about Servo-Kits ILM L L l l
