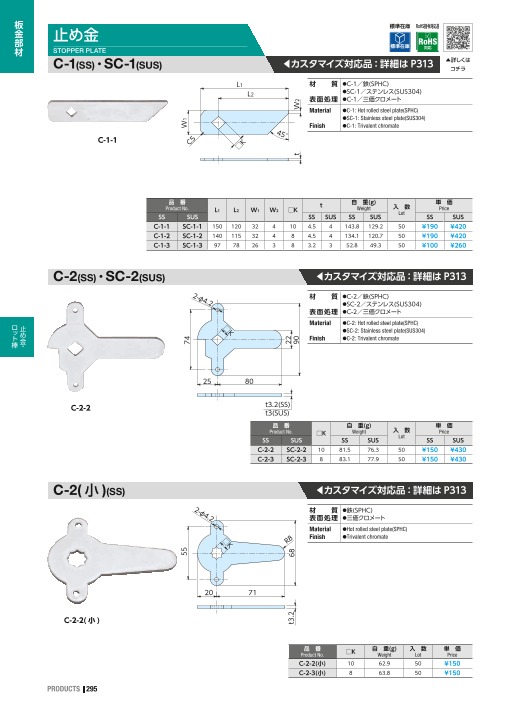

板 標準在庫 RoHS指令対応品 金 部 止め金 □✓ 標準在庫 RoHS 材 STOPPER PLATE 対応 C-1 ▲詳しくは (SS)・SC-1(SUS) ◀カスタマイズ対応品：詳細はP313 コチラ L1 材 質 ●C-1／鉄(SPHC) L2 ●SC-1／ステンレス(SUS304) 表面処理 ●C-1／三価クロメート Material ●C-1: Hot rolled steel plate(SPHC) ●SC-1: Stainless steel plate(SUS304) Finish ●C-1: Trivalent chromate 45 C-1-1 5 ° C □K 品　番 自　重(g) 単　価 Product No. t L1 L2 W1 W2 □K Weight 入　数 Price SS SUS SS SUS SS SUS Lot SS SUS C-1-1 SC-1-1 150 120 32 4 10 4.5 4 143.8 129.2 50 ¥190 ¥420 C-1-2 SC-1-2 140 115 32 4 8 4.5 4 134.1 120.7 50 ¥190 ¥420 C-1-3 SC-1-3 97 78 26 3 8 3.2 3 52.8 49.3 50 ¥100 ¥260 C-2(SS)・SC-2(SUS) ◀カスタマイズ対応品：詳細はP313 2-φ4. 材 質 ●C-2／鉄(SPHC) 2 ●SC-2／ステンレス(SUS304) 表面処理 ●C-2／三価クロメート ロ □ Material ●C-2: Hot rolled steel plate(SPHC) ッ止 Ｋ ●SC-2: Stainless steel plate(SUS304) トめ Finish ●C-2: Trivalent chromate 棒金・ 25 80 C-2-2 t3.2(SS) t3(SUS) 品　番 自　重(g) 単　価 Product No. □K Weight 入　数 Price SS SUS SS SUS Lot SS SUS C-2-2 SC-2-2 10 81.5 76.3 50 ¥150 ¥430 C-2-3 SC-2-3 8 83.1 77.9 50 ¥150 ¥430 C-2( 小 )(SS) ◀カスタマイズ対応品：詳細はP313 2-φ4 材 質 ●鉄(SPHC) .2 表面処理 ●三価クロメート Material ●Hot rolled steel plate(SPHC) □ Finish ●Trivalent chromate K R8 20 71 C-2-2( 小 ) 品　番 自　重(g) 入　数 単　価 Product No. □K Weight Lot Price C-2-2(小) 10 62.9 50 ¥150 C-2-3(小) 8 63.8 50 ¥150 PRODUCTS 295 55 74 W1 t3.2 68 2290 t W2

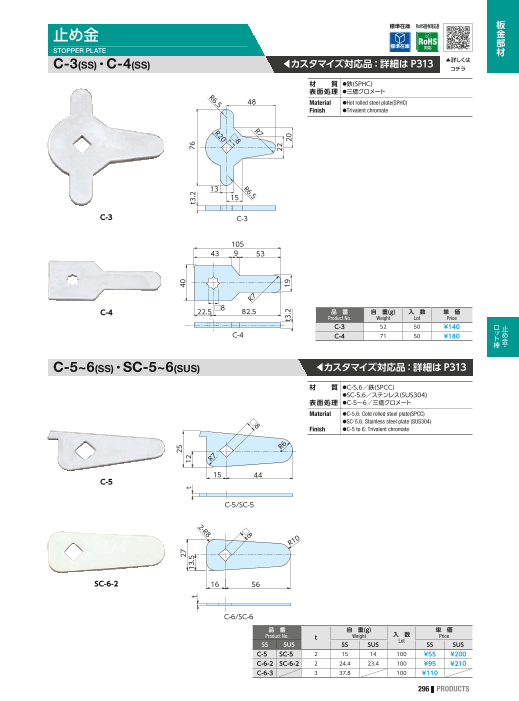

標準在庫 RoHS指令対応品 板 止め金 □✓ 金 標準在庫 RoHS 対応 部 STOPPER PLATE 材 C-3(SS)・C-4(SS) ◀カスタマイズ対応品：詳細はP313 ▲詳しくは コチラ 材 質 ●鉄(SPHC) R 表面処理 ●三価クロメート 6.5 48 Material ●Hot rolled steel plate(SPHC) Finish ●Trivalent chromate R2 R7 0 □8 13 R6 15 .5 C-3 C-3 105 43 9 53 R7 C-4 22.5 □8 82.5 品　番 自　重(g) 入　数 単　価 Product No. Weight Lot Price C-3 52 50 ¥140 ロ ッ止C-4 C-4 71 50 ¥180 トめ 棒金・ C-5~6(SS)・SC-5~6(SUS) ◀カスタマイズ対応品：詳細はP313 材 質 ●C-5,6／鉄(SPCC) ●SC-5,6／ステンレス(SUS304) 表面処理 ●C-5～6／三価クロメート Material ●C-5,6: Cold rolled steel plate(SPCC) □8 ●SC-5,6: Stainless steel plate (SUS304) Finish ●C-5 to 6: Trivalent chromate R6 R7 15 44 C-5 C-5/SC-5 □8 R10 SC-6-2 16 56 C-6/SC-6 品　番 自　重(g) 単　価 Product No. t Weight 入　数 Price SS SUS SS SUS Lot SS SUS C-5 SC-5 2 15 14 100 ¥55 ¥200 C-6-2 SC-6-2 2 24.4 23.4 100 ¥95 ¥210 C-6-3 3 37.8 100 ¥110 296 PRODUCTS 27 25 40 t 12 t 13.5 t3.2 76 22 t3.2 19 20 2-R 8

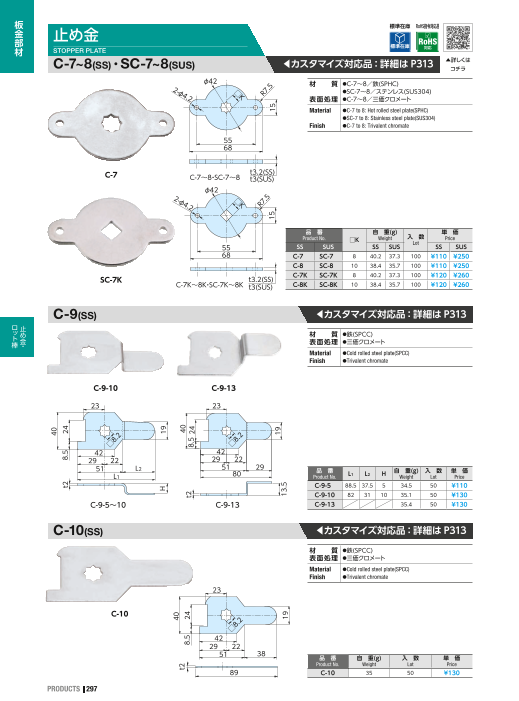

板 標準在庫 RoHS指令対応品 金 止め金 □✓ 部 標準在庫 RoHS 材 STOPPER PLATE 対応 C-7~8 ▲詳しくは (SS)・SC-7~8(SUS) ◀カスタマイズ対応品：詳細はP313 コチラ φ42 2 材 質 ●C-7～8／鉄(SPHC) -φ4 □ ●SC-7～8／ステンレス(SUS304) .2 K 表面処理 ●C-7～8／三価クロメート Material ●C-7 to 8: Hot rolled steel plate(SPHC) ●SC-7 to 8: Stainless steel plate(SUS304) Finish ●C-7 to 8: Trivalent chromate 55 68 C-7 t3.2(SS) C-7～8・SC-7～8 t3(SUS) φ42 2-φ4 □ .2 K 品　番 自　重(g) 単　価 Product No. □K Weight 入　数 Price 55 SS SUS SS SUS Lot SS SUS 68 C-7 SC-7 8 40.2 37.3 100 ¥110 ¥250 C-8 SC-8 10 38.4 35.7 100 ¥110 ¥250 SC-7K t3.2(SS) C-7K SC-7K 8 40.2 37.3 100 ¥120 ¥260 C-7K～8K・SC-7K～8K t3(SUS) C-8K SC-8K 10 38.4 35.7 100 ¥120 ¥260 C-9(SS) ◀カスタマイズ対応品：詳細はP313 ロ ッ止 トめ 材 質 ●鉄(SPCC) 棒金・ 表面処理 ●三価クロメート Material ●Cold rolled steel plate(SPCC) Finish ●Trivalent chromate C-9-10 C-9-13 23 23 .2 .2 □8 □8 42 42 29 22 29 22 51 L2 51 29 品　番 価 L1 80 Product No. L (g) 入　数 単　 1 L2 H 自　重 Weight Lot Price C-9-5 88.5 37.5 5 34.5 50 ¥110 C-9-10 82 31 10 35.1 50 ¥130 C-9-5～10 C-9-13 C-9-13 35.4 50 ¥130 C-10(SS) ◀カスタマイズ対応品：詳細はP313 材 質 ●鉄(SPCC) 表面処理 ●三価クロメート Material ●Cold rolled steel plate(SPCC) Finish ●Trivalent chromate 23 C-10 □8 .2 42 29 22 51 38 品　番 自　重(g) 入　数 単　価 Product No. Weight Lot Price 89 C-10 35 50 ¥130 PRODUCTS 297 40 t2 8.5 24 H 19 40 t2 8.5 24 40t2 8.5 24 R7.5 R7. 15 15 5 19 19 13.5

標準在庫 RoHS指令対応品 板 止め金 □✓ 金 標準在庫 RoHS 対応 部 STOPPER PLATE 材 C-11~13(SS)・SC-12~14 ◀カスタマイズ対応品：詳細はP313 ▲詳しくは (SUS) コチラ 2-φ4.2 R 材 質 ●C-11～13K／鉄(SPHC)3.2t 24 ●SC-12～14／ステンレス(SUS304)2t ●SC-12K～14K／ステンレス(SUS304)3t 表面処理 ●C-11～13K／三価クロメート Material ●C-11 to 13K: Hot rolled steel plate(SPHC)3.2t ●SC-12 to 14: Stainless steel plate(SUS304)2t ●SC-12K to 14K: Stainless steel plate(SUS304)3t 13 R6.5 Finish ●C-11 to 13K: Trivalent chromate 20 20 100 C-11 t3.2(SS) C-11～13・SC-12～14 t2(SUS) 2-φ4.2 R24 □K 品　番 自　重(g) 単　価 Product No. □K Weight 入　数 Price SS SUS SS SUS Lot SS SUS 13 R6.5 20 C-11 SC-12 8 88.4 88 50 ¥200 ¥350 20 100 C-13 SC-14 10 87.1 86 50 ¥200 ¥350 SC-14K t3.2(SS) C-11K SC-12K 8 88.4 88 50 ¥220 ¥360 C-11K～13K・SC-12K～14K t3(SUS) C-13K SC-14K 10 87.1 86 50 ¥220 ¥360 C-15~16(SS)・SC-15~16(SUS) ◀カスタマイズ対応品：詳細はP313 ロ 材 質 ッ止●C-15～16／鉄(SPHC) トめ●SC-15～16／ステンレス(SUS304) 表面処理 棒金 ●C-15～16／三価クロメート ・ Material ●C-15 to 16: Hot rolled steel plate(SPHC) ●SC-15 to 16: Stainless steel plate (SUS304) Finish ●C-15 to 16: Trivalent chromate □K SC-15 2-φ4.2 74 90 品　番 自　重(g) 単　価 Product No. □K Weight 入　数 Price SS SUS SS SUS Lot SS SUS t3.2(SS) C-15 SC-15 8 45.5 42.8 50 ¥150 ¥290 t3(SUS) C-16 SC-16 10 45.4 42.5 50 ¥150 ¥290 C-18~19(SS)・SC-18~19(SUS) ◀カスタマイズ対応品：詳細はP313 材 質 ●C-18～19／鉄(SPHC) ●SC-18～19／ステンレス(SUS304) 表面処理 ●C-18～19／三価クロメート Material ●C-18 to 19: Hot rolled steel plate(SPHC) ●SC-18 to 19: Stainless steel plate(SUS304) Finish ●C-18 to 19: Trivalent chromate 2-φ4.2 10 C-18 □K 品　番 自　重(g) 単　価 25 110 Product No. □K Weight 入　数 Price SS SUS SS SUS Lot SS SUS t3.2(SS) C-18 SC-18 10 103.6 98.7 50 ¥170 ¥520 t3(SUS) C-19 SC-19 8 106.1 98 50 ¥170 ¥520 298 PRODUCTS 74 76 62 7662 34 25 90 25 25 □K

板 標準在庫 RoHS指令対応品 金 止め金 □✓ 部 標準在庫 RoHS 材 STOPPER PLATE 対応 C-40-1(SS)・SC-40-1(SUS) ◀カスタマイズ対応品：詳細はP313 ▲詳しくは コチラ 材 質 ●C-40-1／鉄(SPHC) ●SC-40-1／ステンレス(SUS304)t 表面処理 ●C-40-1／三価クロメート Material ●C-40-1: Hot rolled steel plate(SPHC) ●SC-40-1: Stainless steel plate(SUS304) Finish ●C-40-1: Trivalent chromate 2-φ5.2 □10 R1 3 C-40-1 100 品　番 自　重(g) 入　数 単　価 116 Product No. Weight Lot Price C-40-1 105 50 ¥200 SC-40-1 102 50 ¥420 C-40-2(SS)・SC-40-2(SUS) ◀カスタマイズ対応品：詳細はP313 材 質 ●C-40-2／鉄(SPHC) ●SC-40-2／ステンレス(SUS304) 表面処理 ●C-40-2／三価クロメート Material ●C-40-2: Hot rolled steel plate(SPHC) ロ ッ止 ●SC-40-2: Stainless steel plate(SUS304) トめ 棒金 2-φ4.2 Finish ●C-40-2: Trivalent chromate ・ □8 R8 C-40-2 80 品　番 自　重(g) 入　数 単　価 94 Product No. Weight Lot Price C-40-2 76 50 ¥200 SC-40-2 72 50 ¥340 C-41(SS)・SC-41(SUS) ◀カスタマイズ対応品：詳細はP313 材 質 ●C-41／鉄(SPCC) ●SC-41／ステンレス(SUS304) 表面処理 ●C-41／三価クロメート Material ●C-41: Cold rolled steel plate(SPCC) ●SC-41: Stainless steel plate(SUS304) Finish ●C-41: Trivalent chromate SC-41-1 □K R8 60 品　番 自　重(g) 単　価 75 Product No. □K Weight 入　数 Price SS SUS SS SUS Lot SS SUS t2.3(SS) C-41-1 SC-41-1 10 27.3 23.3 100 ¥100 ¥150 t2(SUS) C-41-2 SC-41-2 8 26.9 24.2 100 ¥100 ¥150 PRODUCTS 299 t3 86 94 70 76 t3 15R

標準在庫 RoHS指令対応品 板 止め金 □✓ 金 標準在庫 RoHS 部 STOPPER PLATE 対応 材 C-42 ▲詳しくは (SS)・SC-42(SUS) ◀カスタマイズ対応品：詳細はP313 コチラ 特 徴 ●ロングサイズは、取付サイズに合わせて曲げ・切 断などの加工が可能です。 ●Long size can be used by cutting or bending according Feature to your applications. 材 質 ●C-42／鉄(SPHC)3.2t 鉄(SPCC)2.3t ● L SC-42／ステンレス(SUS304) P 表面処理 ●C-42／三価クロメート 1 P1 2-φ4.2 Material ●C-42: Hot rolled steel plate(SPHC)3.2t C-42-1 Cold rolled steel plate(SPCC)2.3t ●SC-42: Stainless steel(SUS304) Finish ●C-42: Trivalent chromate □K L2 品　番 自　重(g) 入　数 単　価 Product No. t □K L L2 P1 W Weight Lot Price SS SUS SS SUS SS SUS SS SUS SS SUS C-42-1 SC-42-1 10 100 72 3.2 3 20 25 68.5 64.1 50 50 ¥100 ¥350 C-42-1L SC-42-1L 10 150 122 3.2 3 20 25 98.9 92.6 50 50 ¥180 ¥420 C-42-2 SC-42-2 8 100 72 3.2 3 20 25 68.8 64.9 50 50 ¥140 ¥350 C-42-2L SC-42-2L 8 150 122 3.2 3 20 25 99 92.4 50 50 ¥180 ¥420 C-42-2S 8 100 72 2.3 20 25 48 50 ¥150 C-42-2LS 8 150 122 2.3 20 25 71.7 50 ¥200 ロ C-42-3S 7 100 72 2.3 20 25 50 50 ¥180 ッ止 トめ C-42-3LS 7 150 122 2.3 20 25 72 50 ¥200 棒金・ C-42-4L SC-42-4L 8 120 98 2.3 2 15 24 55 54 50 50 ¥90 ¥190 C-42-5 10 120 98 2.3 15 24 54 50 ¥200 C-42-6 10 120 92 3.2 20 25 80.7 50 ¥210 C-42-C(SS)・SC-42-C(SUS) ◀カスタマイズ対応品：詳細はP313 特 徴 ●加工が不要でそのままご利用いただけます。 ●Processing is unnecessary and you can use it just as it Feature is. 材 質 ●C-42-C／鉄(SPHC)3.2t 鉄(SPCC)2.3t ●SC-42-C／ステンレス(SUS304) L 表面処理 ●C-42-C／三価クロメート P1 P1 Material ●C-42-C: Hot rolled steel plate(SPHC)3.2t Cold rolled steel plate(SPCC)2.3t ●SC-42-C: Stainless steel plate(SUS304) Finish ●C-42-C: Trivalent chromate C-42-C SC-42-C □K 2-φ4.2 品　番 自　重(g) 入　数 単　価 Product No. t □K L P1 Weight Lot Price SS SUS SS SUS SS SUS SS SS SUS C-42-1C SC-42-1C 10 56 3.2 3 20 42 38 50 ¥85 ¥310 C-42-2C SC-42-2C 8 56 3.2 3 20 42 40 50 ¥110 ¥310 C-42-2SC SC-42-2SC 8 56 2.3 2 20 31 27 50 ¥110 ¥300 C-42-4C SC-42-4C 8 46 2.3 2 15 25 22 ¥60 ¥200 300 PRODUCTS 25 20 20 t 20 20 t W

板 標準在庫 RoHS指令対応品 金 止め金 □✓ 部 標準在庫 RoHS 材 STOPPER PLATE 対応 C-43L(SS) ◀カスタマイズ対応品：詳細はP313 ▲詳しくは コチラ 特 徴 ●ロングサイズは、取付サイズに合わせて曲げ・切 断などの加工が可能です。 ●Long size can be used by cutting or bending according Feature to your applications. 材 質 ●鉄(SPHC) 表面処理 ●三価クロメート 20 20 Material ●Hot rolled steel plate(SPHC) 2-φ 4.2 Finish ●Trivalent chromate 0.2 □1 140 品　番 自　重(g) 入　数 単　価 Product No. Weight Lot Price C-43L 106 50 ¥320 C-43L AB-1~2L(SS) ◀カスタマイズ対応品：詳細はP313 特 徴 ●ロングサイズは、取付サイズに合わせて曲げ・切 断などの加工が可能です。 ●Long size can be used by cutting or bending according Feature to your applications. 材 質 ●鉄(SPHC)3.2t 鉄(SPCC)2t ロ ッ止 表面処理 ●三価クロメート トめ 棒金 Material ●Hot rolled steel plate(SPHC)3.2t ・ Cold rolled steel plate(SPCC)2t Finish ●Trivalent chromate AB-1-155 P1 品　番 g 10 Product No. L t φd1 W 重 1 P ( 1 P 自　 ) 入　数 単　価 2 Weight Lot Price AB-1-155 155 3.2 4.2 25 62 27 94.2 50 ¥270 AB-1-130 130 3.2 4.2 25 62 27 80.2 50 ¥270 25 50 AB-2L 145 2 3.2 15 64 20 50.7 100 ¥220 L AB-1～２L PRODUCTS 301 W1 20 20 20 P2 t 10 20 t3.2 25 d1 2-φ

標準在庫 RoHS指令対応品 板 止め金一覧(スイングハンドル標準セット品) □✓ 金 標準在庫 RoHS 対応 部 STOPPER PLATES 材 C-43R~C-46(SS)・SC-43R~45 ▲詳しくは (SUS) ◀カスタマイズ対応品：詳細はP313 コチラ C-43R/SC-43R ●平面スイングハンドルに標準セットされていま t3.2/C-43R t3.0/SC-43R 特 徴 す。 ● 2-φ4.2 適用ハンドルはP303の一覧表をご参照くださ 20 20 い。 ●It are set to flat swing handles for standard. Feature ●Please refer to the table listed on page 303 regarding applicable handles. .2 材 質 ●C-43R～C-46/鉄(SPHC)3.2t, □1 0 鉄(SPCC)2.3t ●SC-43R～45／ステンレス(SUS304) 表面処理 ●C-43R～46／三価クロメート 100 Material ●C-43R to C-46: Hot rolled steel plate(SPHC)3.2t,Cold rolled steel plate(SPCC)2.3t ●SC-43R to 45: Stainless steel(SUS304) C-44-1/SC-44-1 C-45-1 Finish ●C-43R to 46: Trivalent chromate C-44-1/t3.2 SC-44-1/t3.0 t3.2 20 20 2-φ4.5 20 20 2 2-φ 4. .2 0.2 □1 □1 0 72 72 ロ ッ止 トめ 棒金・ C-44-2/SC-44-2 C-45-2B/SC-45-2B C-44-2/t2.3 SC-44-2/t2.5 t2.3/C-45-2B 15 15 t2.0/SC-45-2B 2-φ4.2 20 20 2-φ4 .2 □8 .2 . □8 2 65 62 ※C-44-2はロングタイプもあります。(C-44-2L／長さ65→120) ※C-45-2はロングタイプもあります。(C-45-2L／長さ62→100) ※LongtypeisalsoavailableforC-44-2 (ProductNo.C-44-2L/ ※LongtypeisalsoavailableforC-45-2(ProductNo.C-45-2L/ Length65→120) Length62→120) ※止め金C-45-2Bのロット棒取付穴がφ3.2の物もあります。ご入用の場合は、 別途お申し付けください。 C-46 t2.3 15 15 2-φ4.2 □8 .1 75 302 PRODUCTS 20 20 20 20 20 20 24 25 25 15 15 20 20 20 20 20 24 25

板 標準在庫 RoHS指令対応品 金 部 止め金一覧(平面ハンドル標準セット品) □✓ 標準在庫 RoHS 材 STOPPER PLATES 対応 ABN-1~3 ◀カスタマイズ対応品：詳細はP313 ▲詳しくは (SS) コチラ ABN-1 特 徴 ●平面ハンドルに標準セットされています。 ●適用ハンドルは一覧表をご参照ください。 t3.2 ●It are set to flat swing handles for standard. 49.5 65.5 Feature ●Please refer to the table on catalog page on regarding 25.5 2-φ4.2 applicable handles. 材 質 ●ABN-1／鉄(SPHC) ●ABN-2～3／鉄(SPCC) 表面処理 ●三価クロメート Material ●ABN-1: Hot rolled steel plate(SPHC) ●ABN-2 to 3: Cold rolled steel plate(SPCC) Finish ●Trivalent chromate 9.5 44 18 ABN-2 ABN-3 t2.3 48.5 61.5 23.5 61.5 26.5 t2.3 φ5.7 2-φ3.2 26.5 φ5.7 φ3.2 8.5 8.5 φ4 43.5 20 18.5 20 ロ ッ止 トめ 棒金・ 止め金／適用ハンドル別一覧表 Stopper plates/Applicable handle list 品　番 材　質 表面処理 適用ハンドル 自　重(g) 単　価 Product No. t Material Finish Applicable handle Weight Price C-43R 3.2 鉄(SS) 三価クロメート AB-102/103,AB-151/152,AB-152-1W 80 ¥200 SC-43R 3 SUS304 SAB-152 70 ¥420 C-44-1 3.2 鉄(SS) 三価クロメート AB-301,AB-401,AB-261-1, AB-401A,AB-401A-1W,AB-460/461 62 ¥190 SC-44-1 3 SUS304 SAB-401,SAB-460/461 62 ¥350 AB-302/303,AB-402/403, C-44-2 2.3 鉄(SS) 三価クロメート AB-402A/403A,AB-402A-1W,AB-463F-1, 37 ¥170 AB-262-1,AB-462/463 AB-302/303,AB-402/403, C-44-2L 2.3 鉄(SS) 三価クロメート AB-402A/403A,AB-402A-1W,AB-463F-1, 61 ¥220 AB-262-1,AB-462/463 SC-44-2 2.5 SUS304 SAB-403R,SAB-402/403, SAB-462/463 37 ¥300 C-45-1 3.2 鉄(SS) 三価クロメート AB-251/252,AB-252-1W,ABP-252-1 62 ¥220 C-45-2B 2.3 鉄(SS) 三価クロメート AB-153/154,AB-253/254,AB-331/332/333, AB-153-1W 37 ¥170 SC-45-2B 2 SUS304 SAB-153 37 ¥300 C-46 2.3 鉄(SS) 三価クロメート AB-351/352/353 35 ¥170 ABN-1 3.2 鉄(SS) 三価クロメート AB-51,AB-21 66 ¥200 ABN-2 2.3 鉄(SS) 三価クロメート AB-52,AB-22 40 ¥170 ABN-3 2.3 鉄(SS) 三価クロメート AB-53,AB-23,ABM-3 30 ¥160 PRODUCTS 303 10 25 15 30 10 5 5 20 22 20 20 10 25 5 20 20 6.8φ

準在庫 取扱い商品 板 止め金用樹脂キャップ 金 準在庫 部 RESIN CAPS FOR STOPPER PLATES 取扱い 材 C-45-1CP~2CP ◀カスタマイズ対応品：詳細はP313 ▲詳しくは コチラ ●ガラス繊維強化樹脂によって、強度をUPしまし 特 徴 た。 ●止め金は滑らかに作動する形状で、筐体との接 触が少なく、スムーズにスイングします。 ●Excellent durability by glass fiber reinforced resin. ●It is the shape the operation of the stopper plate rotates Feature smoothly, contact surface of the cabinet is small, swing is smooth. 材 質 ●ポリアミド(PA6-GF20) 備 考 ●色／黒 ●適用止め金表をご参照ください。 Material ●Polyamide(PA6-GF20) Remarks ●Color/ Black ●Please refer to the applicable stopper plates table. L1 ■参考取付例 　Exampleofinstallingreference L 13.5 4 13.5 2 ロ ッ止 トめ 棒金・ W 品　番 Product No. W L1 L2 t 自　重(g) 単　価 Weight Price C-45-1CP 25 30 28 3.2 8 ¥60 C-45-2CP 24 27 25 2.3 7.8 ¥60 ■止め金用キャップの適用止め金表 品　番 止め金品番 適用ハンドル C-43R AB-102/103,AB-151/152/152-1Wetc. C-45-1CP C-44-1 AB-301,AB-401,AB-401A,AB-401A-W,AB-460,AB-461,AB-261etc. C-45-1 AB-251/252,AB-252-1W,ABP-252etc. C-44-2 AB-302/303,AB-402/403,AB-402A-W,AB-402A/403A,AB-462/463etc. C-45-2CP C-45-2B AB-153/154,AB-253/254,AB-331/332/333etc. 品　番 適用止め金品番 C-45-1CP C-11/C-13/C-11K/C-13K/C-18/C-19/C-42-1/C-42-1L/C-42-2/C-42-2L/C-43L C-45-2CP C-42-4L/C-42-5 304 PRODUCTS 13 31 t 3 7 3

板 標準在庫 RoHS指令対応品 取扱い商品 金 プッシュナット □✓ 部 標準在庫 RoHS 材 PUSH NUTS 対応 取扱い C-PN(SS)・SC-PN(SUS) ◀カスタマイズ対応品：詳細はP313 ▲詳しくは コチラ 材 質 ●C-PN／バネ用鋼材(S65C) ●SC-PN／バネ用ステンレス鋼材 表面処理 ●C-PN／リン酸塩皮膜(ACP) ●SC-PN／生地 用 途 ●リベットと併用することで、簡単にカシメ加工が 行えます。 ※確実にかしめられていることをご確認ください。 かしめが不十分な場合は、リベット頭部をつぶし てください。 備 考 ●硬さ：C-PN/HRC44～52、SC-PN/HRC40～50 Material ●C-PN: Steel spring(S65C) ●SC-PN: Stainless steel spring Finish ●C-PN: ACP, SC-PN: Plain Specific Use ●Can be fixed easily if it's used together with rivets. ※Please make sure that it is securely swaged. D Remarks ●Hardness: C-PN(HRC44 to 52), SC-PN(HRC40 to 50) t g+0-0.15 （内接円直径） H 品　番 自　重(g) 単　価 Product No. g D H t Weight Price C-PN-3 2.9 10 1.3 0.3 0.2 ¥10 C-PN-4 3.9 12 1.4 0.3 0.2 ¥10 C-PN-5 4.9 14 1.55 0.4 0.4 ¥11 SC-PN-3 2.9 10 1.3 0.3 0.2 ¥11 SC-PN-4 3.9 12 1.4 0.3 0.2 ¥12 SC-PN-5 4.9 14 1.55 0.4 0.4 ロ ¥18 ッ止 トめ 棒金・ 標準在庫 RoHS指令対応品 取扱い商品 丸リベット □✓ 標準在庫 RoHS 対応 ROUND RIVETS 取扱い C-R(SS)・SC-R(SUS) ◀カスタマイズ対応品：詳細はP313 ▲詳しくは コチラ ●軸部にねじのない、頭付の部品です。 特 徴 ●締結物の穴に軸部を差し込み、軸端をカシメて 継手とします。 ●Round head rivet, shaft parts without screw. Feature ●Insert a shaft into the hole for product set, and rivet the shaft end. 材 質 ●C-R／鉄(SS) ●SC-R／ステンレス(SUS) 表面処理 ●C-R／三価クロメート Material ●C-R: Rolled steel(SS) ●SC-R: Stainless steel(SUS) Finish ●C-R: Trivalent chromate 品　番 Product No. (φd) φD H L 自　重(g) 単　価 Weight Price H L C-R-308 3 5.7 2.1 8 0.8 ¥10 C-R-310 3 5.7 2.1 10 0.8 ¥10 C-R-410 4 7.2 2.8 10 1.6 ¥10 C-R-412 4 7.2 2.8 12 1.8 ¥10 C-R-510 5 9 3.5 10 2.6 ¥15 C-R-512 5 9 3.5 12 3 ¥15 SC-R-310 3 5.7 2.1 10 0.8 ¥20 SC-R-410 4 7.2 2.8 10 1.6 ¥35 SC-R-412 4 7.2 2.8 12 1.8 ¥35 SC-R-510 5 9 3.5 10 2.8 ¥55 SC-R-512 5 9 3.5 12 3.2 ¥55 PRODUCTS 305 φD (φd)

標準在庫 RoHS指令対応品 板 ロット棒(ストレート) □✓ 金 標準在庫 RoHS 対応 部 RODS BAR 材 C-23(SS)・SC-23(SUS) ◀カスタマイズ対応品：詳細はP313 ▲詳しくは コチラ C-23-0A C-23-1B SC-23-0A 特 徴 ●各種サイズを取り揃えています。 Feature ●Various sizes are available. φd（穴） 材 質 ●C-23／鉄(SS) (W) ●SC-23／ステンレス(SUS) 表面処理 ●三価クロメートと生地 （L2） 備 考 ●品番末尾をWと表記している物は、両つぶしタイプです。 ※ロット棒は長尺・重量物となりますので別途送料 がかかります。お問い合わせください L1 Material ●C-23: Rolled steel(SS) ●SC-23: Stainless steel(SUS) Finish ●Trivalent chromate or plain Remarks ●Items with a [W] at the end of the product number are double-sided flattened types. ※Rods are long and heavy, so shipping costs will be charged separately. Please contact us for details. ロット棒（ストレート） 品　番 単　価 Product No. (W) φd t 自　重(g) Weight Price φD L1 (L2) SS SS SUS SS SUS SS SUS SS SUS SS SUS 三 SUS 生　地 価 クロメート C-23-0A SC-23-0A 6 600 5 9.5 9.5 3.2 4.2 3 3 134 136 ¥190 ¥270 ¥370 C-23-0A4 6 600 5 9.5 4.2 3 134 ¥190 ¥270 C-23-0B SC-23-0B 6 1000 5 9.5 9.5 3.2 4.2 3 3 222 226 ¥230 ¥300 ¥530 ロ ッ止 C-23-0B4 6 1000 5 9.5 4.2 3 222 ¥230 ¥300 トめ C-23-0C SC-23-0C 6 1200 5 9.5 9.5 3.2 4.2 3 3 267 272 ¥260 ¥410 ¥620 棒金・ C-23-0C4 6 1200 5 9.5 4.2 3 267 ¥260 ¥410 C-23-0D SC-23-0D 6 1300 5 9.5 9.5 3.2 4.2 3 3 288 294 ¥300 ¥420 ¥700 C-23-0D4 6 1300 5 9.5 4.2 3 288 ¥300 ¥420 C-23-1A 8 810 6 12.5 4.2 4 320 ¥270 ¥350 C-23-1B SC-23-1B4 8 1000 6 12.5 12.5 4.2 4.2 4 4 396 402 ¥300 ¥400 ¥870 SC-23-1B 8 1000 6 12.5 5.2 4 402 ¥900 C-23-1C SC-23-1C4 8 1300 6 12.5 12.5 4.2 4.2 4 4 514 523 ¥360 ¥500 ¥1,150 SC-23-1C 8 1300 6 12.5 5.2 4 523 ¥1,200 C-23-1D 8 1200 6 12.5 4.2 4 475 ¥350 ¥460 C-23-2A 9 1000 6 12.8 4.2 5 499 ¥320 ¥510 C-23-2B 9 1170 6 12.8 4.2 5 584 ¥380 ¥560 C-23-2C 9 1300 6 12.8 4.2 5 650 ¥410 ¥640 C-23-3A SC-23-3A4 10 1000 6 14.8 17.2 4.2 4.2 5 4 617 628 ¥390 ¥580 ¥1,350 SC-23-3A 10 1000 6 17.2 5.2 4 628 ¥1,600 C-23-3B 10 1170 6 14.8 4.2 5 722 ¥440 ¥650 C-23-3C SC-23-3C4 10 1300 6 14.8 17.2 4.2 4.2 5 4 802 817 ¥490 ¥740 ¥1,550 SC-23-3C 10 1300 6 17.2 5.2 4 817 ¥2,000 C-23-WB ロット棒（ストレート・両つぶし） 単　価 品　番 Product No. φD L1 (L2) (W) φd t 自　重(g) Price Weight 生　地 三価 クロメート C-23-WA 6 600 5 9.6 3.2 3 134 ¥220 ¥290 φd（穴） C-23-WA4 6 600 5 9.6 4.2 3 134 ¥220 ¥290 （W） C-23-WB 6 1000 5 9.6 3.2 3 222 ¥290 ¥370 （L₂） φD C-23-WB4 6 1000 5 9.6 4.2 3 222 ¥290 ¥370 C-23-WC 6 1200 5 9.6 3.2 3 267 ¥320 ¥380 L₁ C-23-WC4 6 1200 5 9.6 4.2 3 267 ¥320 ¥380 C-23-WD 6 1300 5 9.6 3.2 3 288 ¥360 ¥450 C-23-WD4 6 1300 5 9.6 4.2 3 288 ¥360 ¥450 C-23-1AW 8 810 6 12.5 4.2 4 320 ¥330 ¥430 C-23-1BW 8 1000 6 12.5 4.2 4 396 ¥380 ¥470 C-23-1CW 8 1300 6 12.5 4.2 4 514 ¥470 ¥580 306 PRODUCTS t t φD

板 標準在庫 RoHS指令対応品 金 ロット棒(段付き) □✓ 部 標準在庫 RoHS 材 RODS BAR 対応 C-6~22(SS)・SC-19~22(SUS) ◀カスタマイズ対応品：詳細はP313 ▲詳しくは コチラ C-19-2A C-20-1B SC-19-3A SC-20-1B φd（穴） （W） （L4） （L4） L2 （L3） ロ ッ止 （L1） トめ 棒金・ （段付き） φd（穴） L₄ L₄ L₂ L₃ L₁ L₂ L₃ （段付き・両つぶし） L₁ ●各種サイズを取り揃えています。 C面（R面） 特 徴 ●段付きの両つぶしタイプもラインナップしまし た。用途に応じて加工してご使用ください。 先端の面取り ●Various sizes are available. 加工もできます。 Feature ●We also have a lineup of stepped double-sided types. Please process and use. 材 質 ●C-6～22／鉄(SS) ●SC-19～22／ステンレス(SUS) 表面処理 ●C-19～22／三価クロメートと生地 ●C-6～8-W／三価クロメート 備 考 ※ロット棒は長尺・重量物となりますので別途送料 がかかります。お問い合わせください Material ●C-6 to 22: Rolled steel(SS) ●SC-19 to 22: Stainless steel bar(SUS) Finish ●C-19 to 22: Trivalent chromate or Plain ●C-6 to 8-W: Trivalent chromate Remarks ※Rods are long and heavy, so shipping costs will be charged separately. Please contact us for details. PRODUCTS 307 t t t （W） H H H φD φD φD

ロット棒（段付き） 板 品　番 Product No. (W) t φd 自　重(g) 単　価 金 Weight Price 部 φD (L1) L2 (L3) (L4) H SS 材 SS SUS SS SUS SS SUS SS SUS SS SUS SUS 生　地 三価 クロメート C-19-2A SC-19-2A 6 600 30 20 5 9.5 9.5 15 3 3 3.2 4.2 134 136 ¥230 ¥290 ¥430 C-19-2A4 6 600 30 20 5 9.5 15 3 4.2 134 ¥230 ¥290 C-19-2B SC-19-2B 6 1200 30 20 5 9.5 9.5 15 3 3 3.2 4.2 267 272 ¥300 ¥430 ¥710 C-19-2B4 6 1200 30 20 5 9.5 15 3 4.2 267 ¥300 ¥430 C-19-3A SC-19-3A 6 600 50 20 5 9.5 9.5 20 3 3 3.2 4.2 134 136 ¥230 ¥290 ¥430 C-19-3A4 6 600 50 20 5 9.5 20 3 4.2 134 ¥230 ¥290 C-19-3B SC-19-3B 6 1200 50 20 5 9.5 9.5 20 3 3 3.2 4.2 267 272 ¥300 ¥430 ¥710 C-19-3B4 6 1200 50 20 5 9.5 20 3 4.2 267 ¥300 ¥430 C-20-0A 8 810 120 40 6 12.5 15 4 4.2 320 ¥320 ¥400 C-20-0B SC-20-0B4 8 1000 120 40 6 12.5 12.5 15 4 4 4.2 4.2 396 402 ¥350 ¥450 ¥1,200 SC-20-0B 8 1000 120 40 6 12.5 15 4 5.2 402 ¥1,200 C-20-1A 8 810 120 40 6 12.5 22 4 4.2 320 ¥320 ¥400 C-20-1B SC-20-1B4 8 1000 120 40 6 12.5 12.5 22 4 4 4.2 4.2 396 402 ¥350 ¥450 ¥1,200 SC-20-1B 8 1000 120 40 6 12.5 22 4 5.2 402 ¥1,200 C-20-2A 8 810 120 40 6 12.5 32 4 4.2 320 ¥320 ¥400 C-20-2B SC-20-2B4 8 1000 120 40 6 12.5 12.5 32 4 4 4.2 4.2 396 402 ¥350 ¥450 ¥1,200 SC-20-2B 8 1000 120 40 6 12.5 32 4 5.2 402 ¥1,200 C-20-3 SC-20-34 8 1300 150 40 6 12.5 12.5 22 4 4 4.2 4.2 514 523 ¥420 ¥550 ¥1,450 SC-20-3 8 1300 150 40 6 12.5 22 4 5.2 523 ¥1,450 C-20-4 SC-20-44 8 1300 150 40 6 12.5 12.5 32 4 4 4.2 4.2 514 523 ¥420 ¥550 ¥1,450 SC-20-4 8 1300 150 40 6 12.5 32 4 5.2 523 ¥1,450 C-20-5 SC-20-54 8 1300 150 40 6 12.5 12.5 15 4 4 4.2 4.2 514 523 ¥420 ¥550 ¥1,450 SC-20-5 8 1300 150 40 6 12.5 15 4 5.2 523 ¥1,450 C-20-6 8 810 70 40 6 12.5 10 4 4.2 320 ¥450 C-20-7 8 1000 70 40 6 12.5 10 4 4.2 395 ¥500 C-20-8 8 1300 70 40 6 12.5 10 4 4.2 513 ¥600 C-20-9 8 810 70 40 6 12.5 15 4 4.2 321 ¥450 C-20-10 8 1000 70 40 6 12.5 15 4 4.2 395 ¥500 ロ ッ止C-20-11 8 1300 70 40 6 12.5 15 4 4.2 514 ¥600 C-20-12 8 810 70 40 6 12.5 22 4 4.2 322 ¥450 トめ 棒金・ C-20-13 8 1000 70 40 6 12.5 22 4 4.2 397 ¥500 C-20-14 8 1300 70 40 6 12.5 22 4 4.2 515 ¥600 C-21-1 9 1170 150 40 6 12.8 22 5 4.2 584 ¥430 ¥580 C-21-1C 9 1300 150 40 6 12.8 22 5 4.2 644 ¥470 ¥650 C-21-2 9 1170 150 40 6 12.8 32 5 4.2 584 ¥430 ¥580 C-21-3 9 1000 70 40 6 12.8 15 5 4.2 500 ¥580 C-21-4 9 1170 70 40 6 12.8 15 5 4.2 585 ¥600 C-21-5 9 1300 70 40 6 12.8 15 5 4.2 650 ¥650 C-22-1 SC-22-14 10 1000 150 40 6 14.8 17.2 22 5 4 4.2 4.2 617 628 ¥450 ¥620 ¥1,900 SC-22-1 10 1000 150 40 6 17.2 22 4 5.2 628 ¥1,900 C-22-2 SC-22-24 10 1000 150 40 6 14.8 17.2 32 5 4 4.2 4.2 617 628 ¥450 ¥620 ¥1,900 SC-22-2 10 1000 150 40 6 17.2 32 4 5.2 628 ¥1,900 C-22-3 10 1170 150 40 6 14.8 22 5 4.2 722 ¥510 ¥660 C-22-3C SC-22-3C4 10 1300 150 40 6 14.8 17.2 22 5 4 4.2 4.2 801 817 ¥530 ¥730 ¥2,100 SC-22-3C 10 1300 150 40 6 17.2 22 4 5.2 817 ¥2,200 C-22-4 10 1170 150 40 6 14.8 32 5 4.2 722 ¥510 ¥670 C-22-5 10 1000 70 40 6 14.8 15 5 4.2 618 ¥650 C-22-6 10 1170 70 40 6 14.8 15 5 4.2 723 ¥700 C-22-7 10 1000 70 40 6 14.8 22 5 4.2 620 ¥650 C-22-8 10 1170 70 40 6 14.8 22 5 4.2 724 ¥700 ロット棒（段付き・両つぶし） 品　番 単 Product No. φD (L1) L2 (L3) (L4) (W) H t φd 自　重(g) 　価 Weight Price C-6-600W 6 600 30 20 5 9.5 20 3 3.2 135 ¥390 C-6-1000W 6 1000 30 20 5 9.5 20 3 3.2 224 ¥480 C-6-1200W 6 1200 30 20 5 9.5 20 3 3.2 268 ¥540 C-8-1000W 8 1000 70 40 6 12.5 15 4 4.2 395 ¥630 C-8-1300W 8 1300 70 40 6 12.5 15 4 4.2 514 ¥700 C-8H-1000W 8 1000 70 40 6 12.5 22 4 4.2 397 ¥630 C-8H-1300W 8 1300 70 40 6 12.5 22 4 4.2 515 ¥700 308 PRODUCTS

板 標準在庫 取扱い商品 金 部 ロット棒支持台 標準在庫 材 RODS BAR SUPPORT 取扱い C-GR-004~5 ▲詳しくは コチラ 材 質 ●樹脂(インサート部は鉄) Material ●Resin(Insert section: steel) C-GR-004 M6 M φ9 15 3 L2 L3 L1 L2 L1 C-GR-004 C-GR-005 C-GR-005 ■使用例 Example of application 品　番 扉 Product No. L1 L 自　重(g) 単　価 2 φD Weight Price ロット棒 C-GR-004-1 37 27 7 8.3 ¥150 C-GR-004-2 47 35 9 12 ¥150 C-GR-005 ロ ッ止 トめ M6～M8スタットビス 棒金・ 品　番 　価 Product No. L1 L2 L3 M 自　重(g) 単 Weight Price C-GR-005-1 39 26 8 8 12.9 ¥150 ロット棒支持台 C-GR-005-2M6 47 35 6 6 23.3 ¥220 C-GR-005-2M8 47 35 6 8 20.8 ¥220 C-GR-005-3 57 45 6 8 28.4 ¥230 ①扉内側にスタットビスを溶接します。 ②溶接されたスタットビスに ロット棒支持台をねじ込んで取付けます。 標準在庫 RoHS指令対応品 ロッドガイド □✓ 標準在庫 RoHS ROD GUIDES 対応 C-PW ▲詳しくは コチラ ●ロット棒案内金具などに取り付けることで、金属 φD 特 徴 音を抑え、ロット棒の動きをスムーズにします。 1 ●ワンタッチで確実に取り付けられます。 φD2 ●It's installed in the rods bar brackets fittings. A movement of a rods bar becomes smooth without a Feature scream. ●Installation is also installed certainly by one-touch. 材 質 ●ポリアミド(PA6) 用 途 ●ロット棒用ガイド 備 考 ●色／白 φD ロッドガイド 3 Material ●Polyamide(PA6) 装着時 Specific Use ●Guides for rod. Remarks ●Color/White 品　番 　重(g) 単　価 Product No. 適用ロッド棒径 φD1 φD2 φD3 H 取付穴寸法 自 Weight Price C-PW-6 φ6 12 8.4 6.8 9 φ9 0.2 ¥35 C-PW-8 φ8 14 10.4 8.8 9 φ11 0.3 ¥35 C-PW-9 φ9 15 11.4 9.8 11 φ12 0.3 ¥35 C-PW-10 φ10 16 12.4 10.8 11 φ13 0.4 ¥35 PRODUCTS 309 3.5 1 H φ18 φD φ23

標準在庫 取扱い商品 板 ロット棒ローラー 金 標準在庫 部 RODS BAR ROLLER 取扱い 材 C-GR-008~9 ▲詳しくは (SS) コチラ 材 質 ●本体／鉄(SS400) ●ローラー／ジュラコン 表面処理 ●三価クロメート 備 考 ●付属品：六角穴付止めねじ Material ●Main body: Rolled steel (SS400) ●Roller: Polyacetal(POM) Finish ●Trivalent chromate Remarks ●Accessories: Hexagon socket set screw 28 5 2185 5 5 15 5 M4 六角穴付止めねじM付4 六角穴付止めねじ付 φD φφ1D4 φ14 品　番 価 Product No. φD 自　重(g) 単　 Weight Price ロ ッ止 C-GR-008 8 42.9 ¥350 トめ C-GR-009 9 42.9 ¥350 棒金・ 標準在庫 RoHS指令対応品 ロッド棒ローラー用当て板 □✓ 標準在庫 RoHS BRACKETS FOR RODS BAR ROLLER 対応 C-GR-RB ▲詳しくは コチラ 特 徴 ●ロット棒ローラーとセットで使用することで、しっ かりと締結でき、傷防止にも効果があります。 ●By setting with the rods bar roller, there is a tightening Feature effect. There is also a scratch protection effect. 材 質 ●鉄(SPCC) 表面処理 ●三価クロメート Material ●Cold rolled steel plate (SPCC) Finish ●Trivalent chromate 55 45 35 2-φ4.2 5 25 品　番 自　重(g) 入　数 単　価 Product No. Weight Lot Price C-GR-RB 22 ¥200 310 PRODUCTS φ1φ818 φ4φ4 t1.6 15 15 30 7 1010 1515 1515 4 4 4444 5

板 標準在庫 取扱い商品 金 部 ロット棒先端キャップ 標準在庫 材 RODS BAR CAPS 取扱い C-AP ▲詳しくは コチラ 特 徴 ●筐体の塗装部を傷つけることなく、上下方向の 動作をスムーズにします。 ●Can be covered operating smoothly up and down Feature without scratching the coated surface of cases. 材 質 ●塩化ビニール樹脂 備 考 ●C-AP-6は白色も有ります。 Material ●Vinyl chloride resin Remarks ●C-AP-6 is also available in white. 品　番 単　価 Product No. 備　考 φD L 色 自　重(g) L Weight Price C-AP-6 6φ用 5.5 25 黒 1 ¥20 C-AP-8 8φ用 7.5 45 黒 3 ¥20 C-AP-9 9φ用 8.5 45 黒 3 ¥23 C-AP-10 10φ用 10 45 黒 3 ¥23 標準在庫 RoHS指令対応品 ステンレスベラ保護当板 □✓ 標準在庫 RoHS STAINLESS STEEL BRACKETS 対応 SC-100 ▲詳しくは (SUS) コチラ ●ロット棒の先端が当たる位置に取り付けること 特 徴 で、ロット棒の上下動作をスムーズにします。 ●保護当板の裏面に両面テープが貼られていま す。取り付けも簡単です。 ●Vertical movement of the rods bar can be smooth by attaching to the tip of the rods bar hits. ロ Feature ●Mounting is also simple because of double-sided tape ッ止 トめ on the back of the protection plate. 棒金・ 材 質 ●ステンレス(SUS304) ■使用例Exampleofapplication Material ●Stainless steel (SUS304) 4（- R3） 品　番 自　重(g) 入　数 単　価 Product No. H W Weight Lot Price SC-100-1 35 60 22 100 ¥240 SC-100-2 25 50 14 100 ¥240 15 W 標準在庫 RoHS指令対応品 ロット棒案内金具(加工用) □✓ 標準在庫 RoHS 対応 RODS BAR BRACKETS C-SP ▲詳しくは (SS) コチラ 材 質 ●鉄(SPCC) 表面処理 ●三価クロメート 備 考 ●曲げ加工も承ります。 Material ●Cold rolled steel plate(SPCC) Finish ●Trivalent chromate Remarks ●Bending type is also available. φN 2-C5 品　番 自　重(g) 入　数 単　価 Product No. φN L I1 I2 W Weight Lot Price C-SP-6 C-SP-9 I1 I2 C-SP-10 11 100 90 10 25 42 100 ¥150 L C-SP-9 10 100 90 10 25 42 50 ¥150 C-SP-8 9 100 90 10 25 42 100 ¥150 t2.3 C-SP-6 7 80 72 8 20 28 100 ¥150 PRODUCTS 311 H t1 W φD

新製品 標準在庫 RoHS指令対応品 板 アジャスト式ロット棒案内金具 □✓ 金 NEW 標準在庫 RoHS 対応 部 ADJUSTABLE ROD GUIDE BRACKET 材 C-LP ▲詳しくは コチラ ●ロット棒の振れを抑え、スムーズな直線動作を保 持します。 特 徴 ●端材などで代用されていた部品を、応用自在な アジャスト式案内金具として標準化。 ●溶接取付・CDスタッド取付の両方式に対応。 ●It reduces rod runout and maintains smooth linear movement. ●This versatile adjustable guide bracket has been Feature commercialized. ●Compatible with both welding mounting and CD stud mounting methods. 材 質 ●鉄(SPCC) 表面処理 ●三価クロメート C-LP-10-2 ※L金具本体は生地もあります。 備 考 ●ネジ：（+）アプセットP=4M5×12 (2個)付属 36 （セット品のみ） ●ネジは緩み防止の為「緩み防止剤」の塗付を推奨 致します。 Material ●Iron (SPCC) Finish ●Trivalent chromate (The L bracket body is also available without plating.) Remarks ●Screws: (+) Upset P=4 M5×12 (2 pieces) included φD (With set only) ●Mounting screw is recommended to be coated with "anti-loosening" to prevent loosening. 45 ■取付方法 ■取付参考例 溶接で取付 ロ ッ止 35 トめ 棒金・ t2.3 20 φ5長穴 L金具 スライド部材 CDスタッドで取付 t2.3 40 取付推奨ネジ：M5 ■当たり面からのきょり ネジ 1 本使用：29.5 ～ 40.5㎜ ネジ 2 本使用：40.5 ～ 51.5㎜ 品　番 入 Product No. 備　考 適用ロット棒 φD 自　重(g) 　数 単　価 Weight Lot Price C-LP-8-1 セット品／生地(スライド部材／三価クロメート）　φ8用 φ8 9 69 ¥320 C-LP-8-2 セット品／三価クロメート　φ8用 φ8 9 69 ¥370 C-LP-8-1T L金具／生地　φ8用 φ8 9 35 ¥160 C-LP-8-2T L金具／三価クロメート　φ8用 φ8 9 35 ¥210 C-LP-8-2S スライド部材／三価クロメート　φ8用 φ8 9 28 ¥160 C-LP-10-1 セット品／生地(スライド部材／三価クロメート）　φ10用 φ10 11 69 ¥320 C-LP-10-2 セット品／三価クロメート　φ10用 φ10 11 69 ¥370 C-LP-10-1T L金具／生地　φ10用 φ10 11 35 ¥160 C-LP-10-2T L金具／三価クロメート　φ10用 φ10 11 35 ¥210 C-LP-10-2S スライド部材／三価クロメート　φ10用 φ10 11 28 ¥160 312 PRODUCTS 15 10 25

板 金 Customization Service ●各種止め金のキャップのコーティング、曲げ・切断加工を承ります　 部 ロット棒の加工・止め金+ロット棒セット品の加工サービス ●標準品の曲げ・切断加工、ロット棒と止め金をかしめたセット品も可能です 材 「止め金+ロット棒のセット品加工のご案内」 GUIDANCE OF SET PRODUCT(STOPPER PLATE AND RODS BAR) 標準止め金を、ご指定の曲げ加工・切断などに応じて製作いたします。 また、ロット棒に止め金をかしめたセット品としての納品も可能です。 カシメ加工 短納期にて承りますので、ご相談ください。 曲げ加工 SWAGING BENDING Thestandardstopperplatesarealsoavailableaccording toyourdesignatedbendingandcutting. Andsetproductofrodsbar/stopperplatewithrivetisalso available. Availableintheshortdeliverytimes,pleasecontactus. 止め金用樹脂 キャップ(C-45-2CP) RESIN CAPS FOR STOPPER PLATE ■止め金の加工例 ご要望により、各種止め金のキャップやコーティング加工にも対応しております。 詳細はお問い合わせ下さい。 また、曲げ加工や切断加工・ロット棒とのカシメ加工も承りますので、ご用命下さい。 ナイロンキャップ ロ 樹脂コーティング ッ止 トめ 棒金・ 「ロット棒の曲げ加工のご案内」 Information on bend processing of rods bar 500～1200 穴加工も可能です。 ロット棒の曲げ加工・穴あけ等のご依頼も承ります。 曲げ加工　BENDING 穴あけ加工　DRILLING その他各種加工も豊富な金型・治具により製作可能です。 是非ご相談ください。 Wealsoacceptordersforbendinganddrillingof metalrods. Othertypesofprocessingarealsopossibleusing ourextensiverangeofmoldsandjigs. Pleasefeelfreetocontactus. PRODUCTS 313 φ10 17以上
