2023年10月発刊ホシモト総合カタログVol.15より
スペーサーを抜粋
このカタログについて
ドキュメント名 | ホシモト総合カタログVol.15 スペーサー |
---|---|
ドキュメント種別 | 製品カタログ |
ファイルサイズ | 2Mb |
関連製品 | |
登録カテゴリ | |
取り扱い企業 | 株式会社ホシモト (この企業の取り扱いカタログ一覧) |
この企業の関連カタログ
このカタログの内容
Page1
板
金
部 六角ボス SEMI STOCK RoHS
材 HEXAGONAL TAPPED BOSSES
ASF-300E~800E(SS)
材 質 ⃝快削鋼(SUM)
ハンドル 表面処理 ⃝三価クロメート
△K L
ロック Material ⃝Free-cutting stee(l SUM)
F i n i s h ⃝Trivalent chromate plating
30° 30° ※市販品につき、ケース単位(入数)でのご注文をお願い致します。
取 手
ローレット
ノ ブ
ℓ1 ℓ1
スペーサー
支 柱 Lの公差/L=60迄±0.1、L=61以上~100迄±0.2、L=110以上±0.3
ステー
配線部品
品 番
Product No. M L ℓ1 △K 入 数 単 価 品 番 単
Product No. M L ℓ1 △K 入 数 価
Lot Price Lot Price
ASF-303E 3 3 全ネジ 5.5 50 ¥28 ASF-370E 3 70 6 5.5 50 ¥84
主幹バー ASF-303.5E 3 3.5 全ネジ 5.5 50 ¥27 ASF-375E 3 75 6 5.5 50 ¥89
分岐バー ASF-304E 3 4 全ネジ 5.5 50 ¥27 ASF-380E 3 80 6 5.5 50 ¥94
グリーンボルト
ASF-304.5E 3 4.5 全ネジ 5.5 50 ¥27 ASF-385E 3 85 6 5.5 50 ¥97
ASF-305E 3 5 全ネジ 5.5 50 ¥20 ASF-390E 3 90 6 5.5 50 ¥97
蝶 番 ASF-305.5E 3 5.5 全ネジ 5.5 50 ¥27 ASF-395E 3 95 6 5.5 50 ¥97
ピ ン ASF-306E 3 6 全ネジ 5.5 50 ¥27 ASF-3100E 3 100 6 5.5 50 ¥99
カラー ASF-306.5E 3 6.5 全ネジ 5.5 50 ¥27 ASF-405E 4 5 全ネジ 7 50 ¥29
ASF-307E 3 7 全ネジ 5.5 50 ¥27 ASF-406E 4 6 全ネジ 7 50 ¥29
ASF-307.5E 3 7.5 全ネジ 5.5 50 ¥28 ASF-407E 4 7 全ネジ 7 50 ¥29
止め金 ASF-308E 3 8 全ネジ 5.5 50 ¥28 ASF-408E 4 8 全ネジ 7 50 ¥29
ロット棒 ASF-308.5E 3 8.5 全ネジ 5.5 50 ¥28 ASF-409E 4 9 全ネジ 7 50 ¥34
ASF-309E 3 9 全ネジ 5.5 50 ¥28 ASF-410E 4 10 全ネジ 7 50 ¥34
ASF-309.5E 3 9.5 全ネジ 5.5 50 ¥30 ASF-411E 4 11 全ネジ 7 50 ¥34
ボ ス ASF-310E 3 10 全ネジ 5.5 50 ¥22 ASF-412E 4 12 全ネジ 7 50 ¥34
ビ ス ASF-311E 3 11 全ネジ 5.5 50 ¥30 ASF-413E 4 13 全ネジ 7 50 ¥34
アイボルト
ASF-312E 3 12 全ネジ 5.5 50 ¥29 ASF-414E 4 14 全ネジ 7 50 ¥38
ASF-312.5E 3 12.5 全ネジ 5.5 50 ¥29 ASF-415E 4 15 全ネジ 7 50 ¥38
ASF-313E 3 13 全ネジ 5.5 50 ¥29 ASF-416E 4 16 7.5 7 50 ¥38
アース端子 ASF-314E 3 14 全ネジ 5.5 50 ¥31 ASF-417E 4 17 7.5 7 50 ¥38
ASF-315E 3 15 全ネジ 5.5 50 ¥24 ASF-418E 4 18 7.5 7 50 ¥38
ASF-316E 3 16 6 5.5 50 ¥32 ASF-419E 4 19 7.5 7 50 ¥38
ASF-316.5E 3 16.5 6 5.5 50 ¥32 ASF-420E 4 20 7.5 7 50 ¥43
サポーター ASF-317E 3 17 6 5.5 50 ¥32 ASF-421E 4 21 7.5 7 50 ¥43
ASF-317.5E 3 17.5 6 5.5 50 ¥33 ASF-422E 4 22 7.5 7 50 ¥43
ASF-318E 3 18 6 5.5 50 ¥33 ASF-423E 4 23 7.5 7 50 ¥43
ASF-319E 3 19 6 5.5 50 ¥34 ASF-424E 4 24 7.5 7 50 ¥43
キャッチ ASF-320E 3 20 6 5.5 50 ¥29 ASF-425E 4 25 7.5 7 50 ¥43
マグネット ASF-321E 3 21 6 5.5 50 ¥36 ASF-426E 4 26 7.5 7 50 ¥49
パチン錠
ASF-322E 3 22 6 5.5 50 ¥36 ASF-427E 4 27 7.5 7 50 ¥49
ASF-323E 3 23 6 5.5 50 ¥39 ASF-428E 4 28 7.5 7 50 ¥49
ASF-324E 3 24 6 5.5 50 ¥39 ASF-429E 4 29 7.5 7 50 ¥49
パッキン ASF-325E 3 25 6 5.5 50 ¥34 ASF-430E 4 30 7.5 7 50 ¥49
ASF-326E 3 26 6 5.5 50 ¥39
ASF-327E 3 27 6 5.5 50 ¥42
ASF-328E 3 28 6 5.5 50 ¥44
スライドレール ASF-329E 3 29 6 5.5 50 ¥49
ASF-330E 3 30 6 5.5 50 ¥43
ASF-335E 3 35 6 5.5 50 ¥44
ASF-340E 3 40 6 5.5 50 ¥48
バンド ASF-345E 3 45 6 5.5 50 ¥53
金 具 ASF-350E 3 50 6 5.5 50 ¥56
ASF-355E 3 55 6 5.5 50 ¥61
ASF-360E 3 60 6 5.5 50 ¥69
ASF-365E 3 65 6 5.5 50
アジャスター ¥79
キャスター
323
p322_332_hoshimoto.indd 323 2023/09/14 13:12
M
M

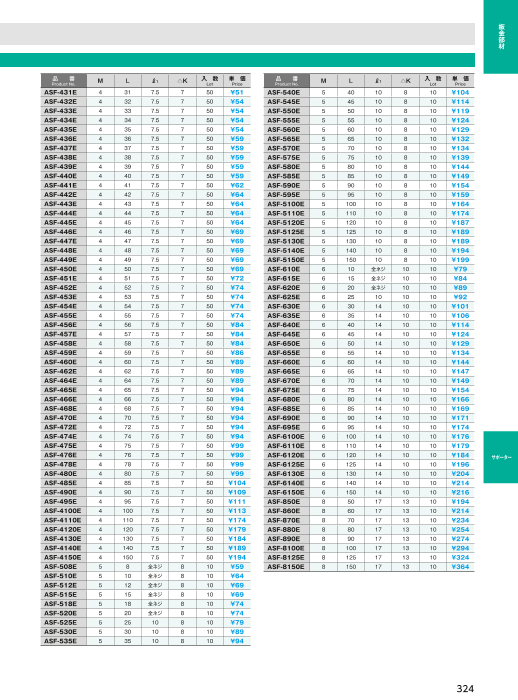

Page2
六角ボス 板
金
SEMI STOCK RoHS 部
HEXAGONAL TAPPED BOSSES 材
ASF-300E~800E(SS)
品 番 単 価
Product No. M L ℓ1 △K 入 数 品 番 単
Product No. M L ℓ1 △K 入 数 価
Lot Price Lot Price
ASF-431E 4 31 7.5 7 50 ¥51 ASF-540E 5 40 10 8 10 ¥104 ハンドル
ASF-432E 4 32 7.5 7 50 ¥54 ASF-545E 5 45 10 8 10 ¥114 ロック
ASF-433E 4 33 7.5 7 50 ¥54 ASF-550E 5 50 10 8 10 ¥119
ASF-434E 4 34 7.5 7 50 ¥54 ASF-555E 5 55 10 8 10 ¥124
ASF-435E 4 35 7.5 7 50 ¥54 ASF-560E 5 60 10 8 10 ¥129 取 手
ASF-436E 4 36 7.5 7 50 ¥59 ASF-565E 5 65 10 8 10 ¥132 ローレット
ノ ブ
ASF-437E 4 37 7.5 7 50 ¥59 ASF-570E 5 70 10 8 10 ¥134
ASF-438E 4 38 7.5 7 50 ¥59 ASF-575E 5 75 10 8 10 ¥139
ASF-439E 4 39 7.5 7 50 ¥59 ASF-580E 5 80 10 8 10 ¥144
スペーサー
ASF-440E 4 40 7.5 7 50 ¥59 ASF-585E 5 85 10 8 10 ¥149 支 柱
ASF-441E 4 41 7.5 7 50 ¥62 ASF-590E 5 90 10 8 10 ¥154
ASF-442E 4 42 7.5 7 50 ¥64 ASF-595E 5 95 10 8 10 ¥159
ASF-443E 4 43 7.5 7 50 ¥64 ASF-5100E 5 100 10 8 10 ¥164
ASF-444E 4 44 7.5 7 50 ¥64 ASF-5110E 5 110 10 8 10 ¥174 ステー
ASF-445E 4 45 7.5 7 50 ¥64 ASF-5120E 5 120 10 8 10 ¥187 配線部品
ASF-446E 4 46 7.5 7 50 ¥69 ASF-5125E 5 125 10 8 10 ¥189
ASF-447E 4 47 7.5 7 50 ¥69 ASF-5130E 5 130 10 8 10 ¥189
ASF-448E 4 48 7.5 7 50 ¥69 ASF-5140E 5 140 10 8 10 ¥194 主幹バー
ASF-449E 4 49 7.5 7 50 ¥69 ASF-5150E 5 150 10 8 10 ¥199 分岐バー
グリーンボルト
ASF-450E 4 50 7.5 7 50 ¥69 ASF-610E 6 10 全ネジ 10 10 ¥79
ASF-451E 4 51 7.5 7 50 ¥72 ASF-615E 6 15 全ネジ 10 10 ¥84
ASF-452E 4 52 7.5 7 50 ¥74 ASF-620E 6 20 全ネジ 10 10 ¥89 蝶 番
ASF-453E 4 53 7.5 7 50 ¥74 ASF-625E 6 25 10 10 10 ¥92 ピ ン
ASF-454E 4 54 7.5 7 50 ¥74 ASF-630E 6 30 14 10 10 ¥101 カラー
ASF-455E 4 55 7.5 7 50 ¥74 ASF-635E 6 35 14 10 10 ¥106
ASF-456E 4 56 7.5 7 50 ¥84 ASF-640E 6 40 14 10 10 ¥114
ASF-457E 4 57 7.5 7 50 ¥84 ASF-645E 6 45 14 10 10 ¥124 止め金
ASF-458E 4 58 7.5 7 50 ¥84 ASF-650E 6 50 14 10 10 ¥129 ロット棒
ASF-459E 4 59 7.5 7 50 ¥86 ASF-655E 6 55 14 10 10 ¥134
ASF-460E 4 60 7.5 7 50 ¥89 ASF-660E 6 60 14 10 10 ¥144
ASF-462E 4 62 7.5 7 50 ¥89 ASF-665E 6 65 14 10 10 ¥147 ボ ス
ASF-464E 4 64 7.5 7 50 ¥89 ASF-670E 6 70 14 10 10 ¥149 ビ ス
アイボルト
ASF-465E 4 65 7.5 7 50 ¥94 ASF-675E 6 75 14 10 10 ¥154
ASF-466E 4 66 7.5 7 50 ¥94 ASF-680E 6 80 14 10 10 ¥166
ASF-468E 4 68 7.5 7 50 ¥94 ASF-685E 6 85 14 10 10 ¥169
ASF-470E 4 70 7.5 7 50 ¥94 ASF-690E 6 90 14 10 10 ¥171 アース端子
ASF-472E 4 72 7.5 7 50 ¥94 ASF-695E 6 95 14 10 10 ¥174
ASF-474E 4 74 7.5 7 50 ¥94 ASF-6100E 6 100 14 10 10 ¥176
ASF-475E 4 75 7.5 7 50 ¥99 ASF-6110E 6 110 14 10 10 ¥179
ASF-476E 4 76 7.5 7 50 ¥99 ASF-6120E 6 120 14 10 10 ¥184 サポーター
ASF-478E 4 78 7.5 7 50 ¥99 ASF-6125E 6 125 14 10 10 ¥196
ASF-480E 4 80 7.5 7 50 ¥99 ASF-6130E 6 130 14 10 10 ¥204
ASF-485E 4 85 7.5 7 50 ¥104 ASF-6140E 6 140 14 10 10 ¥214
ASF-490E 4 90 7.5 7 50 ¥109 ASF-6150E 6 150 14 10 10 ¥216 キャッチ
ASF-495E 4 95 7.5 7 50 ¥111 マグネット
ASF-850E 8 50 17 13 10 ¥194
パチン錠
ASF-4100E 4 100 7.5 7 50 ¥113 ASF-860E 8 60 17 13 10 ¥214
ASF-4110E 4 110 7.5 7 50 ¥174 ASF-870E 8 70 17 13 10 ¥234
ASF-4120E 4 120 7.5 7 50 ¥179 ASF-880E 8 80 17 13 10 ¥254
ASF-4130E 4 130 7.5 7 50 ¥184 ASF-890E 8 90 17 13 10 ¥274 パッキン
ASF-4140E 4 140 7.5 7 50 ¥189 ASF-8100E 8 100 17 13 10 ¥294
ASF-4150E 4 150 7.5 7 50 ¥194 ASF-8125E 8 125 17 13 10 ¥324
ASF-508E 5 8 全ネジ 8 10 ¥59 ASF-8150E 8 150 17 13 10 ¥364
ASF-510E 5 10 全ネジ 8 10 ¥64 スライドレール
ASF-512E 5 12 全ネジ 8 10 ¥69
ASF-515E 5 15 全ネジ 8 10 ¥69
ASF-518E 5 18 全ネジ 8 10 ¥74
ASF-520E 5 20 全ネジ 8 10 ¥74 バンド
ASF-525E 5 25 10 8 10 ¥79 金 具
ASF-530E 5 30 10 8 10 ¥89
ASF-535E 5 35 10 8 10 ¥94
アジャスター
キャスター
324
p322_332_hoshimoto.indd 324 2023/09/14 13:12

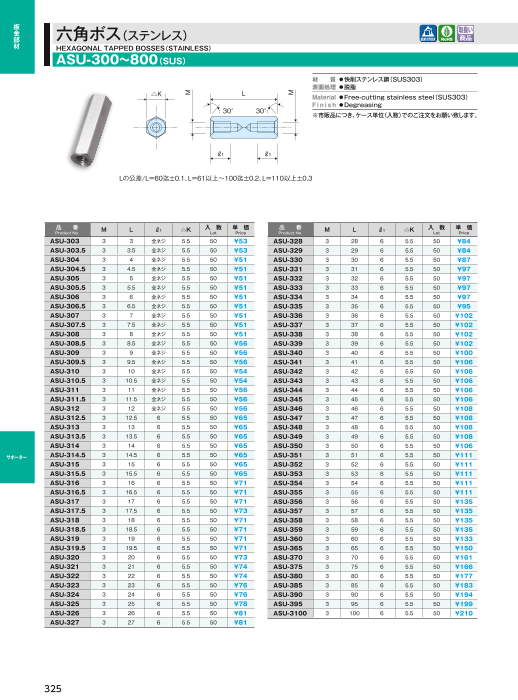

Page3
板
金
部 六角ボス(ステンレス) SEMI STOCK RoHS
材 HEXAGONAL TAPPED BOSSES(STAINLESS)
ASU-300~800(SUS)
材 質 ⃝快削ステンレス鋼(SUS303)
ハンドル 表面処理 ⃝脱脂
△K L
ロック Material ⃝Free-cutting stainless stee(l SUS303)
F i n i s h ⃝Degreasing
30° 30° ※市販品につき、ケース単位(入数)でのご注文をお願い致します。
取 手
ローレット
ノ ブ
ℓ1 ℓ1
スペーサー
支 柱 Lの公差/L=60迄±0.1、L=61以上~100迄±0.2、L=110以上±0.3
ステー
配線部品
品 番 品 番 単
Product No. M L ℓ1 △K 入 数 単 価
Lot Price Product No. M L ℓ1 △K 入 数 価
Lot Price
ASU-303 3 3 全ネジ 5.5 50 ¥53 ASU-328 3 28 6 5.5 50 ¥84
主幹バー ASU-303.5 3 3.5 全ネジ 5.5 50 ¥53 ASU-329 3 29 6 5.5 50 ¥84
分岐バー ASU-304 3 4 全ネジ 5.5 50 ¥51 ASU-330 3 30 6 5.5 50 ¥87
グリーンボルト
ASU-304.5 3 4.5 全ネジ 5.5 50 ¥51 ASU-331 3 31 6 5.5 50 ¥97
ASU-305 3 5 全ネジ 5.5 50 ¥51 ASU-332 3 32 6 5.5 50 ¥97
蝶 番 ASU-305.5 3 5.5 全ネジ 5.5 50 ¥51 ASU-333 3 33 6 5.5 50 ¥97
ピ ン ASU-306 3 6 全ネジ 5.5 50 ¥51 ASU-334 3 34 6 5.5 50 ¥97
カラー ASU-306.5 3 6.5 全ネジ 5.5 50 ¥51 ASU-335 3 35 6 5.5 50 ¥95
ASU-307 3 7 全ネジ 5.5 50 ¥51 ASU-336 3 36 6 5.5 50 ¥102
ASU-307.5 3 7.5 全ネジ 5.5 50 ¥51 ASU-337 3 37 6 5.5 50 ¥102
止め金 ASU-308 3 8 全ネジ 5.5 50 ¥51 ASU-338 3 38 6 5.5 50 ¥102
ロット棒 ASU-308.5 3 8.5 全ネジ 5.5 50 ¥56 ASU-339 3 39 6 5.5 50 ¥102
ASU-309 3 9 全ネジ 5.5 50 ¥56 ASU-340 3 40 6 5.5 50 ¥100
ASU-309.5 3 9.5 全ネジ 5.5 50 ¥56 ASU-341 3 41 6 5.5 50 ¥106
ボ ス ASU-310 3 10 全ネジ 5.5 50 ¥54 ASU-342 3 42 6 5.5 50 ¥106
ビ ス ASU-310.5 3 10.5 全ネジ 5.5 50 ¥54 ASU-343 3 43 6 5.5 50 ¥106
アイボルト
ASU-311 3 11 全ネジ 5.5 50 ¥56 ASU-344 3 44 6 5.5 50 ¥106
ASU-311.5 3 11.5 全ネジ 5.5 50 ¥56 ASU-345 3 45 6 5.5 50 ¥106
ASU-312 3 12 全ネジ 5.5 50 ¥56 ASU-346 3 46 6 5.5 50 ¥108
アース端子 ASU-312.5 3 12.5 6 5.5 50 ¥65 ASU-347 3 47 6 5.5 50 ¥108
ASU-313 3 13 6 5.5 50 ¥65 ASU-348 3 48 6 5.5 50 ¥108
ASU-313.5 3 13.5 6 5.5 50 ¥65 ASU-349 3 49 6 5.5 50 ¥108
ASU-314 3 14 6 5.5 50 ¥65 ASU-350 3 50 6 5.5 50 ¥106
サポーター ASU-314.5 3 14.5 6 5.5 50 ¥65 ASU-351 3 51 6 5.5 50 ¥111
ASU-315 3 15 6 5.5 50 ¥65 ASU-352 3 52 6 5.5 50 ¥111
ASU-315.5 3 15.5 6 5.5 50 ¥65 ASU-353 3 53 6 5.5 50 ¥111
ASU-316 3 16 6 5.5 50 ¥71 ASU-354 3 54 6 5.5 50 ¥111
キャッチ ASU-316.5 3 16.5 6 5.5 50 ¥71 ASU-355 3 55 6 5.5 50 ¥111
マグネット ASU-317 3 17 6 5.5 50 ¥71 ASU-356 3 56 6 5.5 50 ¥135
パチン錠
ASU-317.5 3 17.5 6 5.5 50 ¥73 ASU-357 3 57 6 5.5 50 ¥135
ASU-318 3 18 6 5.5 50 ¥71 ASU-358 3 58 6 5.5 50 ¥135
ASU-318.5 3 18.5 6 5.5 50 ¥71 ASU-359 3 59 6 5.5 50 ¥135
パッキン ASU-319 3 19 6 5.5 50 ¥71 ASU-360 3 60 6 5.5 50 ¥133
ASU-319.5 3 19.5 6 5.5 50 ¥71 ASU-365 3 65 6 5.5 50 ¥150
ASU-320 3 20 6 5.5 50 ¥73 ASU-370 3 70 6 5.5 50 ¥161
ASU-321 3 21 6 5.5 50 ¥74 ASU-375 3 75 6 5.5 50 ¥166
スライドレール ASU-322 3 22 6 5.5 50 ¥74 ASU-380 3 80 6 5.5 50 ¥177
ASU-323 3 23 6 5.5 50 ¥76 ASU-385 3 85 6 5.5 50 ¥183
ASU-324 3 24 6 5.5 50 ¥76 ASU-390 3 90 6 5.5 50 ¥194
ASU-325 3 25 6 5.5 50 ¥78 ASU-395 3 95 6 5.5 50 ¥199
バンド ASU-326 3 26 6 5.5 50 ¥81 ASU-3100 3 100 6 5.5 50 ¥210
金 具 ASU-327 3 27 6 5.5 50 ¥81
アジャスター
キャスター
325
p322_332_hoshimoto.indd 325 2023/09/14 13:12
M
M
Page4
六角ボス 板
(ステンレス) 金
SEMI STOCK RoHS 部
HEXAGONAL TAPPED BOSSES(STAINLESS) 材
ASU-300~800(SUS)
品 番 単 価
Product No. M L ℓ1 △K 入 数 品 番 単
Product No. M L ℓ1 △K 入 数 価
Lot Price Lot Price
ASU-405 4 5 全ネジ 7 50 ¥62 ASU-448 4 48 8 7 50 ¥144 ハンドル
ASU-405.5 4 5.5 全ネジ 7 50 ¥62 ASU-449 4 49 8 7 50 ¥144 ロック
ASU-406 4 6 全ネジ 7 50 ¥62 ASU-450 4 50 8 7 50 ¥144
ASU-406.5 4 6.5 全ネジ 7 50 ¥62 ASU-451 4 51 8 7 50 ¥155
ASU-407 4 7 全ネジ 7 50 ¥62 ASU-452 4 52 8 7 50 ¥155 取 手
ASU-407.5 4 7.5 全ネジ 7 50 ¥62 ASU-453 4 53 8 7 50 ¥155 ローレット
ノ ブ
ASU-408 4 8 全ネジ 7 50 ¥67 ASU-454 4 54 8 7 50 ¥155
ASU-408.5 4 8.5 全ネジ 7 50 ¥67 ASU-455 4 55 8 7 50 ¥155
ASU-409 4 9 全ネジ 7 50 ¥67 ASU-456 4 56 8 7 50 ¥172
スペーサー
ASU-409.5 4 9.5 全ネジ 7 50 ¥67 ASU-457 4 57 8 7 50 ¥172 支 柱
ASU-410 4 10 全ネジ 7 50 ¥62 ASU-458 4 58 8 7 50 ¥172
ASU-410.5 4 10.5 全ネジ 7 50 ¥67 ASU-459 4 59 8 7 50 ¥172
ASU-411 4 11 全ネジ 7 50 ¥67 ASU-460 4 60 8 7 50 ¥172
ASU-411.5 4 11.5 全ネジ 7 50 ¥67 ASU-462 4 62 8 7 50 ¥194 ステー
ASU-412 4 12 全ネジ 7 50 ¥67 ASU-464 4 64 8 7 50 ¥194 配線部品
ASU-412.5 4 12.5 全ネジ 7 50 ¥67 ASU-465 4 65 8 7 50 ¥183
ASU-413 4 13 全ネジ 7 50 ¥73 ASU-466 4 66 8 7 50 ¥194
ASU-413.5 4 13.5 全ネジ 7 50 ¥73 ASU-468 4 68 8 7 50 ¥194 主幹バー
ASU-414 4 14 全ネジ 7 50 ¥73 ASU-470 4 70 8 7 50 ¥188 分岐バー
グリーンボルト
ASU-414.5 4 14.5 全ネジ 7 50 ¥73 ASU-472 4 72 8 7 50 ¥205
ASU-415 4 15 全ネジ 7 50 ¥73 ASU-474 4 74 8 7 50 ¥205
ASU-415.5 4 15.5 全ネジ 7 50 ¥73 ASU-475 4 75 8 7 50 ¥199 蝶 番
ASU-416 4 16 全ネジ 7 50 ¥84 ASU-476 4 76 8 7 50 ¥205 ピ ン
ASU-416.5 4 16.5 8 7 50 ¥84 ASU-478 4 78 8 7 50 ¥205 カラー
ASU-417 4 17 8 7 50 ¥84 ASU-480 4 80 8 7 50 ¥205
ASU-417.5 4 17.5 8 7 50 ¥84 ASU-485 4 85 8 7 50 ¥221
ASU-418 4 18 8 7 50 ¥84 ASU-490 4 90 8 7 50 ¥232 止め金
ASU-418.5 4 18.5 8 7 50 ¥84 ASU-495 4 95 8 7 50 ¥243 ロット棒
ASU-419 4 19 8 7 50 ¥84 ASU-4100 4 100 8 7 50 ¥265
ASU-419.5 4 19.5 8 7 50 ¥84 ASU-4110 4 110 8 7 50 ¥276
ASU-420 4 20 8 7 50 ¥84 ASU-4120 4 120 8 7 50 ¥298 ボ ス
ASU-421 4 21 8 7 50 ¥89 ASU-4130 4 130 8 7 50 ¥320 ビ ス
アイボルト
ASU-422 4 22 8 7 50 ¥95 ASU-4140 4 140 8 7 50 ¥342
ASU-423 4 23 8 7 50 ¥95 ASU-4150 4 150 8 7 50 ¥386
ASU-424 4 24 8 7 50 ¥95
ASU-425 4 25 8 7 50 ¥100 アース端子
ASU-426 4 26 8 7 50 ¥106
ASU-427 4 27 8 7 50 ¥106
ASU-428 4 28 8 7 50 ¥106
ASU-429 4 29 8 7 50 ¥106 サポーター
ASU-430 4 30 8 7 50 ¥117
ASU-431 4 31 8 7 50 ¥117
ASU-432 4 32 8 7 50 ¥117
ASU-433 4 33 8 7 50 ¥117 キャッチ
ASU-434 4 34 8 7 50 ¥117 マグネット
パチン錠
ASU-435 4 35 8 7 50 ¥122
ASU-436 4 36 8 7 50 ¥133
ASU-437 4 37 8 7 50 ¥133
ASU-438 4 38 8 7 50 ¥133 パッキン
ASU-439 4 39 8 7 50 ¥133
ASU-440 4 40 8 7 50 ¥133
ASU-441 4 41 8 7 50 ¥133
ASU-442 4 42 8 7 50 ¥133 スライドレール
ASU-443 4 43 8 7 50 ¥133
ASU-444 4 44 8 7 50 ¥133
ASU-445 4 45 8 7 50 ¥133
ASU-446 4 46 8 7 50 ¥144 バンド
ASU-447 4 47 8 7 50 ¥144 金 具
アジャスター
キャスター
326
p322_332_hoshimoto.indd 326 2023/09/14 13:12
Page5
板
金
部 六角ボス(ステンレス) SEMI STOCK RoHS
材 HEXAGONAL TAPPED BOSSES(STAINLESS)
ASU-300~800(SUS)
材 質 ⃝快削ステンレス鋼(SUS303)
ハンドル 表面処理 ⃝脱脂
△K L
ロック Material ⃝Free-cutting stainless stee(l SUS303)
F i n i s h ⃝Degreasing
30° 30° ※市販品につき、ケース単位(入数)でのご注文をお願い致します。
取 手
ローレット
ノ ブ
ℓ1 ℓ1
スペーサー
支 柱 Lの公差/L=60迄±0.1、L=61以上~100迄±0.2、L=110以上±0.3
ステー
配線部品
品 番
Product No. M L ℓ1 △K 入 数 単 価 品 番 単 価
Product No. M L ℓ1 △K 入 数
Lot Price Lot Price
ASU-508 5 8 全ネジ 8 10 ¥100 ASU-680 6 80 14 10 10 ¥397
主幹バー ASU-510 5 10 全ネジ 8 10 ¥100 ASU-685 6 85 14 10 10 ¥419
分岐バー ASU-512 5 12 全ネジ 8 10 ¥111 ASU-690 6 90 14 10 10 ¥430
グリーンボルト
ASU-515 5 15 全ネジ 8 10 ¥111 ASU-695 6 95 14 10 10 ¥452
ASU-518 5 18 全ネジ 8 10 ¥111 ASU-6100 6 100 14 10 10 ¥474
蝶 番 ASU-520 5 20 全ネジ 8 10 ¥111 ASU-6110 6 110 14 10 10 ¥496
ピ ン ASU-525 5 25 10 8 10 ¥144 ASU-6120 6 120 14 10 10 ¥518
カラー ASU-530 5 30 10 8 10 ¥144 ASU-6125 6 125 14 10 10 ¥529
ASU-535 5 35 10 8 10 ¥155 ASU-6130 6 130 14 10 10 ¥551
ASU-540 5 40 10 8 10 ¥166 ASU-6140 6 140 14 10 10 ¥584
止め金 ASU-545 5 45 10 8 10 ¥177 ASU-6150 6 150 14 10 10 ¥606
ロット棒 ASU-550 5 50 10 8 10 ¥188 ASU-850 8 50 17 13 10 ¥719
ASU-555 5 55 10 8 10 ¥199 ASU-860 8 60 17 13 10 ¥761
ASU-560 5 60 10 8 10 ¥199 ASU-870 8 70 17 13 10 ¥804
ボ ス ASU-565 5 65 10 8 10 ¥243 ASU-880 8 80 17 13 10 ¥846
ビ ス ASU-570 5 70 10 8 10 ¥254 ASU-890 8 90 17 13 10 ¥889
アイボルト
ASU-575 5 75 10 8 10 ¥265 ASU-8100 8 100 17 13 10 ¥931
ASU-580 5 80 10 8 10 ¥276 ASU-8125 8 125 17 13 10 ¥974
ASU-585 5 85 10 8 10 ¥287 ASU-8150 8 150 17 13 10 ¥1,016
アース端子 ASU-590 5 90 10 8 10 ¥309
ASU-595 5 95 10 8 10 ¥353
ASU-5100 5 100 10 8 10 ¥386
ASU-5110 5 110 10 8 10 ¥441
サポーター ASU-5120 5 120 10 8 10 ¥496
ASU-5125 5 125 10 8 10 ¥496
ASU-5130 5 130 10 8 10 ¥551
ASU-5140 5 140 10 8 10 ¥584
キャッチ ASU-5150 5 150 10 8 10 ¥606
マグネット ASU-610 6 10 全ネジ 10 10 ¥122
パチン錠
ASU-615 6 15 全ネジ 10 10 ¥133
ASU-620 6 20 全ネジ 10 10 ¥139
ASU-625 6 25 10 10 10 ¥155
パッキン ASU-630 6 30 14 10 10 ¥172
ASU-635 6 35 14 10 10 ¥199
ASU-640 6 40 14 10 10 ¥216
ASU-645 6 45 14 10 10 ¥243
スライドレール ASU-650 6 50 14 10 10 ¥265
ASU-655 6 55 14 10 10 ¥287
ASU-660 6 60 14 10 10 ¥331
ASU-665 6 65 14 10 10 ¥353
バンド ASU-670 6 70 14 10 10 ¥364
金 具 ASU-675 6 75 14 10 10 ¥386
アジャスター
キャスター
327
p322_332_hoshimoto.indd 327 2023/09/14 13:12
M
M
Page6
六角ボス 板
(黄銅) 金
SEMI STOCK RoHS 部
HEXAGONAL TAPPED BOSSES(BRASS) 材
ASB-300E~600E(BS)
材 質 ⃝快削黄銅(C3604BD)
表面処理 ⃝ニッケルメッキ
△K L ハンドル
Material ⃝Free-cutting brass(C3604BD) ロック
F i n i s h ⃝Nickel plating
20° 20° ※市販品につき、ケース単位(入数)でのご注文をお願い致します。
取 手
ローレット
ノ ブ
ℓ1 ℓ1
スペーサー
Lの公差/L=60迄±0.1、L=61以上~100迄±0.2、L=110以上±0.3 支 柱
ステー
配線部品
品 番 品 番 単
Product No. M L ℓ1 △K 入 数 単 価
Lot Price Product No. M L ℓ1 △K 入 数 価
Lot Price
ASB-303E 3 3 全ネジ 5.5 50 ¥15 ASB-328E 3 28 6 5.5 50 ¥32
ASB-303.5E 3 3.5 全ネジ 5.5 50 ¥15 ASB-329E 3 29 6 5.5 50 ¥32 主幹バー
ASB-304E 3 4 全ネジ 5.5 50 ¥15 ASB-330E 3 30 6 5.5 50 ¥30 分岐バー
グリーンボルト
ASB-304.5E 3 4.5 全ネジ 5.5 50 ¥15 ASB-331E 3 31 6 5.5 50 ¥33
ASB-305E 3 5 全ネジ 5.5 50 ¥13 ASB-332E 3 32 6 5.5 50 ¥33
ASB-305.5E 3 5.5 全ネジ 5.5 50 ¥15 ASB-333E 3 33 6 5.5 50 ¥35 蝶 番
ASB-306E 3 6 全ネジ 5.5 50 ¥15 ASB-334E 3 34 6 5.5 50 ¥35 ピ ン
ASB-306.5E 3 6.5 全ネジ 5.5 50 ¥17 ASB-335E 3 35 6 5.5 50 ¥32 カラー
ASB-307E 3 7 全ネジ 5.5 50 ¥13 ASB-336E 3 36 6 5.5 50 ¥36
ASB-307.5E 3 7.5 全ネジ 5.5 50 ¥17 ASB-337E 3 37 6 5.5 50 ¥36
ASB-308E 3 8 全ネジ 5.5 50 ¥12 ASB-338E 3 38 6 5.5 50 ¥38 止め金
ASB-308.5E 3 8.5 全ネジ 5.5 50 ¥17 ASB-339E 3 39 6 5.5 50 ¥38 ロット棒
ASB-309E 3 9 全ネジ 5.5 50 ¥16 ASB-340E 3 40 6 5.5 50 ¥34
ASB-309.5E 3 9.5 全ネジ 5.5 50 ¥17 ASB-341E 3 41 6 5.5 50 ¥40
ASB-310E 3 10 全ネジ 5.5 50 ¥14 ASB-342E 3 42 6 5.5 50 ¥41 ボ ス
ASB-310.5E 3 10.5 全ネジ 5.5 50 ¥17 ASB-343E 3 43 6 5.5 50 ¥43 ビ ス
アイボルト
ASB-311E 3 11 全ネジ 5.5 50 ¥18 ASB-344E 3 44 6 5.5 50 ¥43
ASB-311.5E 3 11.5 全ネジ 5.5 50 ¥18 ASB-345E 3 45 6 5.5 50 ¥39
ASB-312E 3 12 全ネジ 5.5 50 ¥13 ASB-346E 3 46 6 5.5 50 ¥44
ASB-312.5E 3 12.5 全ネジ 5.5 50 ¥18 ASB-347E 3 47 6 5.5 50 ¥44 アース端子
ASB-313E 3 13 全ネジ 5.5 50 ¥17 ASB-348E 3 48 6 5.5 50 ¥44
ASB-313.5E 3 13.5 全ネジ 5.5 50 ¥18 ASB-349E 3 49 6 5.5 50 ¥44
ASB-314E 3 14 全ネジ 5.5 50 ¥19 ASB-350E 3 50 6 5.5 50 ¥41
ASB-314.5E 3 14.5 全ネジ 5.5 50 ¥19 ASB-351E 3 51 6 5.5 50 ¥46 サポーター
ASB-315E 3 15 全ネジ 5.5 50 ¥16 ASB-352E 3 52 6 5.5 50 ¥46
ASB-315.5E 3 15.5 全ネジ 5.5 50 ¥19 ASB-353E 3 53 6 5.5 50 ¥48
ASB-316E 3 16 全ネジ 5.5 50 ¥22 ASB-354E 3 54 6 5.5 50 ¥48
ASB-316.5E 3 16.5 全ネジ 5.5 50 ¥22 ASB-355E 3 55 6 5.5 50 ¥46 キャッチ
ASB-317E マグネット
3 17 全ネジ 5.5 50 ¥22 ASB-356E 3 56 6 5.5 50 ¥50
パチン錠
ASB-317.5E 3 17.5 全ネジ 5.5 50 ¥22 ASB-357E 3 57 6 5.5 50 ¥50
ASB-318E 3 18 全ネジ 5.5 50 ¥22 ASB-358E 3 58 6 5.5 50 ¥50
ASB-318.5E 3 18.5 全ネジ 5.5 50 ¥22 ASB-359E 3 59 6 5.5 50 ¥50
ASB-319E 3 19 全ネジ 5.5 50 ¥24 ASB-360E 3 60 6 5.5 50 ¥46 パッキン
ASB-319.5E 3 19.5 全ネジ 5.5 50 ¥24 ASB-365E 3 65 6 5.5 50 ¥58
ASB-320E 3 20 全ネジ 5.5 50 ¥18 ASB-370E 3 70 6 5.5 50 ¥69
ASB-321E 3 21 6 5.5 50 ¥26 ASB-375E 3 75 6 5.5 50 ¥74
ASB-322E 3 22 6 5.5 50 ¥26 ASB-380E 3 80 6 5.5 50 ¥81 スライドレール
ASB-323E 3 23 6 5.5 50 ¥26 ASB-385E 3 85 6 5.5 50 ¥84
ASB-324E 3 24 6 5.5 50 ¥26 ASB-390E 3 90 6 5.5 50 ¥86
ASB-325E 3 25 6 5.5 50 ¥25 ASB-395E 3 95 6 5.5 50 ¥91
ASB-326E 3 26 6 5.5 50 ¥30 ASB-3100E 3 100 6 5.5 50 ¥95 バンド
ASB-327E 3 27 6 5.5 50 ¥30 金 具
アジャスター
キャスター
328
p322_332_hoshimoto.indd 328 2023/09/14 13:12
M
M
Page7
板
金
部 六角ボス(黄銅) SEMI STOCK RoHS
材 HEXAGONAL TAPPED BOSSES(BRASS)
ASB-300E~600E(BS)
材 質 ⃝快削黄銅(C3604BD)
ハンドル 表面処理 ⃝ニッケルメッキ
△K L
ロック Material ⃝Free-cutting brass(C3604BD)
F i n i s h ⃝Nickel plating
20° 20° ※市販品につき、ケース単位(入数)でのご注文をお願い致します。
取 手
ローレット
ノ ブ
ℓ1 ℓ1
スペーサー
支 柱 Lの公差/L=60迄±0.1、L=61以上~100迄±0.2、L=110以上±0.3
ステー
配線部品
品 番
Product No. M L ℓ1 △K 入 数 単 価 品 番 単
Product No. M L ℓ1 △K 入 数 価
Lot Price Lot Price
ASB-405E 4 5 全ネジ 7 50 ¥22 ASB-427E 4 27 8 7 50 ¥42
主幹バー ASB-405.5E 4 5.5 全ネジ 7 50 ¥22 ASB-428E 4 28 8 7 50 ¥42
分岐バー ASB-406E 4 6 全ネジ 7 50 ¥22 ASB-429E 4 29 8 7 50 ¥43
グリーンボルト
ASB-406.5E 4 6.5 全ネジ 7 50 ¥22 ASB-430E 4 30 8 7 50 ¥37
ASB-407E 4 7 全ネジ 7 50 ¥23 ASB-431E 4 31 8 7 50 ¥43
蝶 番 ASB-407.5E 4 7.5 全ネジ 7 50 ¥23 ASB-432E 4 32 8 7 50 ¥43
ピ ン ASB-408E 4 8 全ネジ 7 50 ¥23 ASB-433E 4 33 8 7 50 ¥43
カラー ASB-408.5E 4 8.5 全ネジ 7 50 ¥23 ASB-434E 4 34 8 7 50 ¥43
ASB-409E 4 9 全ネジ 7 50 ¥23 ASB-435E 4 35 8 7 50 ¥40
ASB-409.5E 4 9.5 全ネジ 7 50 ¥23 ASB-436E 4 36 8 7 50 ¥44
止め金 ASB-410E 4 10 全ネジ 7 50 ¥21 ASB-437E 4 37 8 7 50 ¥44
ロット棒 ASB-410.5E 4 10.5 全ネジ 7 50 ¥23 ASB-438E 4 38 8 7 50 ¥44
ASB-411E 4 11 全ネジ 7 50 ¥24 ASB-439E 4 39 8 7 50 ¥44
ASB-411.5E 4 11.5 全ネジ 7 50 ¥24 ASB-440E 4 40 8 7 50 ¥43
ボ ス ASB-412E 4 12 全ネジ 7 50 ¥25 ASB-441E 4 41 8 7 50 ¥49
ビ ス ASB-412.5E 4 12.5 全ネジ 7 50 ¥25 ASB-442E 4 42 8 7 50 ¥49
アイボルト
ASB-413E 4 13 全ネジ 7 50 ¥26 ASB-443E 4 43 8 7 50 ¥49
ASB-413.5E 4 13.5 全ネジ 7 50 ¥26 ASB-444E 4 44 8 7 50 ¥49
ASB-414E 4 14 全ネジ 7 50 ¥26 ASB-445E 4 45 8 7 50 ¥45
アース端子 ASB-414.5E 4 14.5 全ネジ 7 50 ¥26 ASB-446E 4 46 8 7 50 ¥52
ASB-415E 4 15 全ネジ 7 50 ¥23 ASB-447E 4 47 8 7 50 ¥52
ASB-415.5E 4 15.5 全ネジ 7 50 ¥26 ASB-448E 4 48 8 7 50 ¥52
ASB-416E 4 16 全ネジ 7 50 ¥28 ASB-449E 4 49 8 7 50 ¥52
サポーター ASB-416.5E 4 16.5 全ネジ 7 50 ¥28 ASB-450E 4 50 8 7 50 ¥50
ASB-417E 4 17 全ネジ 7 50 ¥30
ASB-417.5E 4 17.5 全ネジ 7 50 ¥30
ASB-418E 4 18 全ネジ 7 50 ¥29
キャッチ ASB-418.5E 4 18.5 全ネジ 7 50 ¥30
マグネット
ASB-419E 4 19 全ネジ 7 50 ¥32
パチン錠
ASB-419.5E 4 19.5 全ネジ 7 50 ¥32
ASB-420E 4 20 全ネジ 7 50 ¥29
ASB-421E 4 21 8 7 50 ¥35
パッキン ASB-422E 4 22 8 7 50 ¥35
ASB-423E 4 23 8 7 50 ¥35
ASB-424E 4 24 8 7 50 ¥35
ASB-425E 4 25 8 7 50 ¥33
スライドレール ASB-426E 4 26 8 7 50 ¥39
バンド
金 具
アジャスター
キャスター
329
p322_332_hoshimoto.indd 329 2023/09/14 13:12
M
M
Page8
六角ボス 板
(黄銅) 金
SEMI STOCK RoHS 部
HEXAGONAL TAPPED BOSSES(BRASS) 材
ASB-300E~600E(BS)
品 番 単 価
Product No. M L ℓ1 △K 入 数 品 番 単 価
Product No. M L ℓ1 △K 入 数
Lot Price Lot Price
ASB-451E 4 51 8 7 50 ¥56 ASB-5110E 5 110 10 8 10 ¥166 ハンドル
ASB-452E 4 52 8 7 50 ¥56 ASB-5120E 5 120 10 8 10 ¥176 ロック
ASB-453E 4 53 8 7 50 ¥56 ASB-5125E 5 125 10 8 10 ¥176
ASB-454E 4 54 8 7 50 ¥56 ASB-5130E 5 130 10 8 10 ¥186
ASB-455E 4 55 8 7 50 ¥55 ASB-5140E 5 140 10 8 10 ¥196 取 手
ASB-456E 4 56 8 7 50 ¥61 ASB-5150E 5 150 10 8 10 ¥211 ローレット
ノ ブ
ASB-457E 4 57 8 7 50 ¥61 ASB-610E 6 10 全ネジ 10 10 ¥72
ASB-458E 4 58 8 7 50 ¥61 ASB-615E 6 15 全ネジ 10 10 ¥77
ASB-459E 4 59 8 7 50 ¥61 ASB-620E 6 20 全ネジ 10 10 ¥82
スペーサー
ASB-460E 4 60 8 7 50 ¥57 ASB-625E 6 25 10 10 10 ¥87 支 柱
ASB-462E 4 62 8 7 50 ¥66 ASB-630E 6 30 14 10 10 ¥97
ASB-464E 4 64 8 7 50 ¥66 ASB-635E 6 35 14 10 10 ¥102
ASB-465E 4 65 8 7 50 ¥71 ASB-640E 6 40 14 10 10 ¥116
ASB-466E 4 66 8 7 50 ¥74 ASB-645E 6 45 14 10 10 ¥126 ステー
ASB-468E 4 68 8 7 50 ¥74 ASB-650E 6 50 14 10 10 ¥134 配線部品
ASB-470E 4 70 8 7 50 ¥83 ASB-655E 6 55 14 10 10 ¥141
ASB-472E 4 72 8 7 50 ¥86 ASB-660E 6 60 14 10 10 ¥146
ASB-474E 4 74 8 7 50 ¥86 ASB-665E 6 65 14 10 10 ¥149 主幹バー
ASB-475E 4 75 8 7 50 ¥85 ASB-670E 6 70 14 10 10 ¥151 分岐バー
グリーンボルト
ASB-476E 4 76 8 7 50 ¥91 ASB-675E 6 75 14 10 10 ¥156
ASB-478E 4 78 8 7 50 ¥91 ASB-680E 6 80 14 10 10 ¥161
ASB-480E 4 80 8 7 50 ¥87 ASB-685E 6 85 14 10 10 ¥166 蝶 番
ASB-485E 4 85 8 7 50 ¥90 ASB-690E 6 90 14 10 10 ¥169 ピ ン
ASB-490E 4 90 8 7 50 ¥92 ASB-695E 6 95 14 10 10 ¥172 カラー
ASB-495E 4 95 8 7 50 ¥97 ASB-6100E 6 100 14 10 10 ¥176
ASB-4100E 4 100 8 7 50 ¥101 ASB-6110E 6 110 14 10 10 ¥186
ASB-4110E 4 110 8 7 50 ¥149 ASB-6120E 6 120 14 10 10 ¥191 止め金
ASB-4120E 4 120 8 7 50 ¥159 ASB-6125E 6 125 14 10 10 ¥196 ロット棒
ASB-4130E 4 130 8 7 50 ¥179 ASB-6130E 6 130 14 10 10 ¥206
ASB-4140E 4 140 8 7 50 ¥189 ASB-6140E 6 140 14 10 10 ¥211
ASB-4150E 4 150 8 7 50 ¥229 ASB-6150E 6 150 14 10 10 ¥216 ボ ス
ASB-508E 5 8 全ネジ 8 10 ¥39 ビ ス
アイボルト
ASB-510E 5 10 全ネジ 8 10 ¥41
ASB-512E 5 12 全ネジ 8 10 ¥42
ASB-515E 5 15 全ネジ 8 10 ¥43
ASB-518E 5 18 全ネジ 8 10 ¥45 アース端子
ASB-520E 5 20 全ネジ 8 10 ¥47
ASB-525E 5 25 10 8 10 ¥51
ASB-530E 5 30 10 8 10 ¥55
ASB-535E 5 35 10 8 10 ¥58 サポーター
ASB-540E 5 40 10 8 10 ¥63
ASB-545E 5 45 10 8 10 ¥73
ASB-550E 5 50 10 8 10 ¥78
ASB-555E 5 55 10 8 10 ¥81 キャッチ
マグネット
ASB-560E 5 60 10 8 10 ¥83
パチン錠
ASB-565E 5 65 10 8 10 ¥91
ASB-570E 5 70 10 8 10 ¥93
ASB-575E 5 75 10 8 10 ¥101
ASB-580E 5 80 10 8 10 ¥103 パッキン
ASB-585E 5 85 10 8 10 ¥116
ASB-590E 5 90 10 8 10 ¥116
ASB-595E 5 95 10 8 10 ¥121
ASB-5100E 5 100 10 8 10 ¥121 スライドレール
バンド
金 具
アジャスター
キャスター
330
p322_332_hoshimoto.indd 330 2023/09/14 13:12
Page9
板
金
部 六角ボス(ジュラコン) SEMI STOCK RoHS
材 HEXAGONAL TAPPED BOSSES(POLYACETAL)
AS-300~500(POM)
材 質 ⃝ジュラコン(POM)
ハンドル 色 ⃝乳白色
△K L 熱変形温度 ⃝1.82MPa・・・110°
ロック UL規格 ⃝UL94-HB(材料)
Material ⃝Polyaceta(l POM)
Color⃝Milky-white
取 手 Heat deflection
temperature ⃝1.82MPa・・・110°ローレット UL standards ⃝UL94-HB(Material)
ノ ブ
※市販品につき、ケース単位(入数)でのご注文をお願い致します。
ℓ1 ℓ1
スペーサー
支 柱 Lの公差/L=15迄±0.1、L=16以上~100迄±0.2、L=110以上±0.3
ステー
配線部品
品 番 単 価
Product No. M L ℓ1 △K 入 数 品 番 単 価
Product No. M L ℓ1 △K 入 数
Lot Price Lot Price
AS-303 3 3 全ネジ 5.5 50 ¥13 AS-338 3 38 全ネジ 5.5 50 ¥26
主幹バー AS-303.5 3 3.5 全ネジ 5.5 50 ¥14 AS-339 3 39 全ネジ 5.5 50 ¥27
分岐バー AS-304 3 4 全ネジ 5.5 50 ¥11 AS-340 3 40 全ネジ 5.5 50 ¥26
グリーンボルト
AS-304.5 3 4.5 全ネジ 5.5 50 ¥12 AS-345 3 45 全ネジ 5.5 50 ¥29
AS-305 3 5 全ネジ 5.5 50 ¥11 AS-350 3 50 全ネジ 5.5 50 ¥31
蝶 番 AS-305.5 3 5.5 全ネジ 5.5 50 ¥12 AS-355 3 55 全ネジ 5.5 50 ¥36
ピ ン AS-306 3 6 全ネジ 5.5 50 ¥11 AS-360 3 60 全ネジ 5.5 50 ¥36
カラー AS-306.5 3 6.5 全ネジ 5.5 50 ¥12 AS-405 4 5 全ネジ 7 50 ¥14
AS-307 3 7 全ネジ 5.5 50 ¥11 AS-406 4 6 全ネジ 7 50 ¥14
AS-307.5 3 7.5 全ネジ 5.5 50 ¥14 AS-407 4 7 全ネジ 7 50 ¥13
止め金 AS-308 3 8 全ネジ 5.5 50 ¥9 AS-408 4 8 全ネジ 7 50 ¥13
ロット棒 AS-308.5 3 8.5 全ネジ 5.5 50 ¥13 AS-409 4 9 全ネジ 7 50 ¥14
AS-309 3 9 全ネジ 5.5 50 ¥12 AS-410 4 10 全ネジ 7 50 ¥14
AS-309.5 3 9.5 全ネジ 5.5 50 ¥14 AS-411 4 11 全ネジ 7 50 ¥15
ボ ス AS-310 3 10 全ネジ 5.5 50 ¥9 AS-412 4 12 全ネジ 7 50 ¥15
ビ ス AS-311 3 11 全ネジ 5.5 50 ¥15 AS-413 4 13 全ネジ 7 50 ¥15
アイボルト
AS-312 3 12 全ネジ 5.5 50 ¥10 AS-414 4 14 全ネジ 7 50 ¥16
AS-312.5 3 12.5 全ネジ 5.5 50 ¥16 AS-415 4 15 全ネジ 7 50 ¥16
AS-313 3 13 全ネジ 5.5 50 ¥13 AS-416 4 16 全ネジ 7 50 ¥18
アース端子 AS-314 3 14 全ネジ 5.5 50 ¥15 AS-417 4 17 全ネジ 7 50 ¥19
AS-315 3 15 全ネジ 5.5 50 ¥10 AS-418 4 18 全ネジ 7 50 ¥18
AS-316 3 16 全ネジ 5.5 50 ¥18 AS-419 4 19 全ネジ 7 50 ¥19
AS-316.5 3 16.5 全ネジ 5.5 50 ¥18 AS-420 4 20 全ネジ 7 50 ¥19
サポーター AS-317 3 17 全ネジ 5.5 50 ¥18
AS-317.5 3 17.5 全ネジ 5.5 50 ¥18
AS-318 3 18 全ネジ 5.5 50 ¥16
AS-319 3 19 全ネジ 5.5 50 ¥18
キャッチ AS-320 3 20 全ネジ 5.5 50 ¥13
マグネット
AS-321 3 21 全ネジ 5.5 50 ¥21
パチン錠
AS-322 3 22 全ネジ 5.5 50 ¥21
AS-323 3 23 全ネジ 5.5 50 ¥21
AS-324 3 24 全ネジ 5.5 50 ¥21
パッキン AS-325 3 25 全ネジ 5.5 50 ¥19
AS-326 3 26 全ネジ 5.5 50 ¥23
AS-327 3 27 全ネジ 5.5 50 ¥23
AS-328 3 28 全ネジ 5.5 50 ¥23
スライドレール AS-329 3 29 全ネジ 5.5 50 ¥23
AS-330 3 30 全ネジ 5.5 50 ¥21
AS-331 3 31 全ネジ 5.5 50 ¥23
AS-332 3 32 全ネジ 5.5 50 ¥23
バンド AS-333 3 33 全ネジ 5.5 50 ¥24
金 具 AS-334 3 34 全ネジ 5.5 50 ¥24
AS-335 3 35 全ネジ 5.5 50 ¥23
AS-336 3 36 全ネジ 5.5 50 ¥25
AS-337 3 37 全ネジ 5.5 50
アジャスター ¥26
キャスター
331
p322_332_hoshimoto.indd 331 2023/09/14 13:12
M
M
Page10
六角ボス 板
(ジュラコン) 金
SEMI STOCK RoHS 部
HEXAGONAL TAPPED BOSSES(POLYACETAL) 材
AS-300~500(POM)
品 番 単 価
Product No. M L ℓ1 △K 入 数 品 番 単 価
Product No. M L ℓ1 △K 入 数
Lot Price Lot Price
AS-421 4 21 全ネジ 7 50 ¥21 AS-508 5 8 全ネジ 8 10 ¥19 ハンドル
AS-422 4 22 全ネジ 7 50 ¥23 AS-510 5 10 全ネジ 8 10 ¥19 ロック
AS-423 4 23 全ネジ 7 50 ¥24 AS-512 5 12 全ネジ 8 10 ¥20
AS-424 4 24 全ネジ 7 50 ¥24 AS-515 5 15 全ネジ 8 10 ¥21
AS-425 4 25 全ネジ 7 50 ¥23 AS-518 5 18 全ネジ 8 10 ¥23 取 手
AS-426 4 26 全ネジ 7 50 ¥25 AS-520 5 20 全ネジ 8 10 ¥26 ローレット
ノ ブ
AS-427 4 27 全ネジ 7 50 ¥26 AS-525 5 25 全ネジ 8 10 ¥31
AS-428 4 28 全ネジ 7 50 ¥26 AS-530 5 30 全ネジ 8 10 ¥34
AS-429 4 29 全ネジ 7 50 ¥26 AS-535 5 35 全ネジ 8 10 ¥36
スペーサー
AS-430 4 30 全ネジ 7 50 ¥25 AS-540 5 40 全ネジ 8 10 ¥41 支 柱
AS-431 4 31 全ネジ 7 50 ¥29 AS-545 5 45 全ネジ 8 10 ¥46
AS-432 4 32 全ネジ 7 50 ¥29 AS-550 5 50 全ネジ 8 10 ¥51
AS-433 4 33 全ネジ 7 50 ¥29 AS-555 5 55 全ネジ 8 10 ¥56
AS-434 4 34 全ネジ 7 50 ¥29 AS-560 5 60 全ネジ 8 10 ¥56 ステー
AS-435 4 35 全ネジ 7 50 ¥27 AS-565 5 65 10 8 10 ¥61 配線部品
AS-436 4 36 全ネジ 7 50 ¥33 AS-570 5 70 10 8 10 ¥66
AS-437 4 37 全ネジ 7 50 ¥33 AS-575 5 75 10 8 10 ¥71
AS-438 4 38 全ネジ 7 50 ¥33 AS-580 5 80 10 8 10 ¥76 主幹バー
AS-439 4 39 全ネジ 7 50 ¥33 AS-585 5 85 10 8 10 ¥81 分岐バー
グリーンボルト
AS-440 4 40 全ネジ 7 50 ¥29 AS-590 5 90 10 8 10 ¥86
AS-441 4 41 全ネジ 7 50 ¥36 AS-595 5 95 10 8 10 ¥91
AS-442 4 42 全ネジ 7 50 ¥36 AS-5100 5 100 10 8 10 ¥101 蝶 番
AS-443 4 43 全ネジ 7 50 ¥36 AS-5110 5 110 10 8 10 ¥101 ピ ン
AS-444 4 44 全ネジ 7 50 ¥36 AS-5120 5 120 10 8 10 ¥106 カラー
AS-445 4 45 全ネジ 7 50 ¥34 AS-5125 5 125 10 8 10 ¥106
AS-446 4 46 全ネジ 7 50 ¥40 AS-5130 5 130 10 8 10 ¥111
AS-447 4 47 全ネジ 7 50 ¥40 AS-5140 5 140 10 8 10 ¥116 止め金
AS-448 4 48 全ネジ 7 50 ¥40 AS-5150 5 150 10 8 10 ¥123 ロット棒
AS-449 4 49 全ネジ 7 50 ¥40
AS-450 4 50 全ネジ 7 50 ¥37
AS-451 4 51 全ネジ 7 50 ¥43 ボ ス
AS-452 4 52 全ネジ 7 50 ¥43 ビ ス
アイボルト
AS-453 4 53 全ネジ 7 50 ¥43
AS-454 4 54 全ネジ 7 50 ¥43
AS-455 4 55 全ネジ 7 50 ¥42
AS-456 4 56 全ネジ 7 50 ¥47 アース端子
AS-457 4 57 全ネジ 7 50 ¥47
AS-458 4 58 全ネジ 7 50 ¥47
AS-459 4 59 全ネジ 7 50 ¥47
AS-460 4 60 全ネジ 7 50 ¥45 サポーター
AS-462 4 62 全ネジ 7 50 ¥49
AS-464 4 64 全ネジ 7 50 ¥49
AS-465 4 65 全ネジ 7 50 ¥51
AS-466 4 66 8 7 50 ¥55 キャッチ
マグネット
AS-468 4 68 8 7 50 ¥55
パチン錠
AS-470 4 70 8 7 50 ¥56
AS-472 4 72 8 7 50 ¥59
AS-474 4 74 8 7 50 ¥59
AS-475 4 75 8 7 50 ¥58 パッキン
AS-476 4 76 8 7 50 ¥67
AS-478 4 78 8 7 50 ¥67
AS-480 4 80 8 7 50 ¥66
AS-485 4 85 8 7 50 ¥69 スライドレール
AS-490 4 90 8 7 50 ¥71
AS-495 4 95 8 7 50 ¥76
AS-4100 4 100 8 7 50 ¥81
AS-4110 4 110 8 7 50 ¥91 バンド
AS-4120 4 120 8 7 50 ¥97 金 具
AS-4130 4 130 8 7 50 ¥101
AS-4140 4 140 8 7 50 ¥111
AS-4150 4 150 8 7 50 ¥121 アジャスター
キャスター
332
p322_332_hoshimoto.indd 332 2023/09/14 13:12
Page11
板
金
部 丸ボス SEMI STOCK RoHS
材 ROUND TAPPED BOSSES
ARB-300E~400E(BS)
材 質 ⃝快削黄銅(C3604BD)
ハンドル 表面処理 ⃝ニッケルメッキ
ロック Material ⃝Free-cuttingbrass(C3604BD)
F i n i s h ⃝Nickelplating
φD L±0.1 ※市販品につき、ケース単位(入数)でのご注文をお願い致します。
取 手
ローレット
ノ ブ
スペーサー
C0.3 ℓ1 ℓ1
支 柱 C0.3
ステー
配線部品
品 番 入 数 単 価 品 番 単 価
ProductNo. M L ℓ1 φD Lot Price ProductNo. M L ℓ1 φD 入 数
Lot Price
ARB-304E 3 4 全ネジ 6 50 ¥17 ARB-405E 4 5 全ネジ 8 50 ¥30
主幹バー ARB-304.5E 3 4.5 全ネジ 6 50 ¥17 ARB-406E 4 6 全ネジ 8 50 ¥30
分岐バー ARB-305E 3 5 全ネジ 6 50 ¥17 ARB-407E 4 7 全ネジ 8 50 ¥30
グリーンボルト
ARB-305.5E 3 5.5 全ネジ 6 50 ¥17 ARB-408E 4 8 全ネジ 8 50 ¥30
ARB-306E 3 6 全ネジ 6 50 ¥17 ARB-409E 4 9 全ネジ 8 50 ¥31
蝶 番 ARB-306.5E 3 6.5 全ネジ 6 50 ¥17 ARB-410E 4 10 全ネジ 8 50 ¥32
ピ ン ARB-307E 3 7 全ネジ 6 50 ¥17 ARB-411E 4 11 全ネジ 8 50 ¥33
カラー ARB-307.5E 3 7.5 全ネジ 6 50 ¥17 ARB-412E 4 12 全ネジ 8 50 ¥34
ARB-308E 3 8 全ネジ 6 50 ¥17 ARB-413E 4 13 全ネジ 8 50 ¥34
ARB-308.5E 3 8.5 全ネジ 6 50 ¥18 ARB-414E 4 14 全ネジ 8 50 ¥35
止め金 ARB-309E 3 9 全ネジ 6 50 ¥18 ARB-415E 4 15 全ネジ 8 50 ¥35
ロット棒 ARB-309.5E 3 9.5 全ネジ 6 50 ¥18 ARB-416E 4 16 全ネジ 8 50 ¥38
ARB-310E 3 10 全ネジ 6 50 ¥18 ARB-417E 4 17 8 8 50 ¥40
ARB-311E 3 11 全ネジ 6 50 ¥19 ARB-418E 4 18 8 8 50 ¥41
ボ ス ARB-312E 3 12 全ネジ 6 50 ¥20 ARB-419E 4 19 8 8 50 ¥42
ビ ス ARB-312.5E 3 12.5 全ネジ 6 50 ¥21 ARB-420E 4 20 8 8 50 ¥43
アイボルト
ARB-313E 3 13 全ネジ 6 50 ¥21 ARB-421E 4 21 8 8 50 ¥46
ARB-314E 3 14 全ネジ 6 50 ¥21 ARB-422E 4 22 8 8 50 ¥50
ARB-315E 3 15 全ネジ 6 50 ¥21 ARB-423E 4 23 8 8 50 ¥50
アース端子 ARB-316E 3 16 6 6 50 ¥22 ARB-424E 4 24 8 8 50 ¥50
ARB-316.5E 3 16.5 6 6 50 ¥23 ARB-425E 4 25 8 8 50 ¥51
ARB-317E 3 17 6 6 50 ¥23 ARB-426E 4 26 8 8 50 ¥53
ARB-317.5E 3 17.5 6 6 50 ¥24 ARB-427E 4 27 8 8 50 ¥55
サポーター ARB-318E 3 18 6 6 50 ¥25 ARB-428E 4 28 8 8 50 ¥56
ARB-319E 3 19 6 6 50 ¥26 ARB-429E 4 29 8 8 50 ¥56
ARB-320E 3 20 6 6 50 ¥27 ARB-430E 4 30 8 8 50 ¥56
ARB-321E 3 21 6 6 50 ¥28 ARB-435E 4 35 8 8 50 ¥58
キャッチ ARB-322E 3 22 6 6 50 ¥29 ARB-440E 4 40 8 8 50 ¥61
マグネット ARB-323E 3 23 6 6 50 ¥30 ARB-445E 4 45 8 8 50 ¥67
パチン錠
ARB-324E 3 24 6 6 50 ¥31 ARB-450E 4 50 8 8 50 ¥70
ARB-325E 3 25 6 6 50 ¥33 ARB-455E 4 55 8 8 50 ¥77
ARB-326E 3 26 6 6 50 ¥34 ARB-460E 4 60 8 8 50 ¥79
パッキン ARB-327E 3 27 6 6 50 ¥35
ARB-328E 3 28 6 6 50 ¥36
ARB-329E 3 29 6 6 50 ¥36
ARB-330E 3 30 6 6 50 ¥36
スライドレール ARB-335E 3 35 6 6 50 ¥38
ARB-340E 3 40 6 6 50 ¥41
ARB-345E 3 45 6 6 50 ¥48
ARB-350E 3 50 6 6 50 ¥53
バンド ARB-355E 3 55 6 6 50 ¥58
金 具 ARB-360E 3 60 6 6 50 ¥63
アジャスター
キャスター
333
p333_338_hoshimoto.indd 333 2023/09/14 13:14
M
M
Page12
丸ボス 板
(スリ割付) 金
SEMI STOCK RoHS 部
ROUND TAPPED BOSSES( SLOTTED) 材
ARB-300SE~400SE(BS)
材 質 ⃝快削黄銅(C3604BD)
表面処理 ⃝ニッケルメッキ ハンドル
Material ⃝Free-cuttingbrass(C3604BD) ロック
F i n i s h ⃝Nickelplating
φD L±0.1 ※市販品につき、ケース単位(入数)でのご注文をお願い致します。
ℓ2 取 手
ローレット
ノ ブ
C0.3 ℓ1 ℓ1 C0.3 スペーサー
支 柱
ステー
配線部品
品 番 単 価
ProductNo. M L ℓ1 φD d ℓ2 入 数 品 番 単
ProductNo. M L ℓ1 φD d ℓ2 入 数 価
Lot Price Lot Price
ARB-304SE 3 4 全ネジ 6 1.0 1.0 50 ¥30 ARB-405SE 4 5 全ネジ 8 1.5 1.5 50 ¥32
ARB-304.5SE 3 4.5 全ネジ 6 1.0 1.0 50 ¥30 ARB-406SE 4 6 全ネジ 8 1.5 1.5 50 ¥32 主幹バー
ARB-305SE 3 5 全ネジ 6 1.0 1.0 50 ¥30 ARB-407SE 4 7 全ネジ 8 1.5 1.5 50 ¥32 分岐バー
グリーンボルト
ARB-305.5SE 3 5.5 全ネジ 6 1.0 1.0 50 ¥30 ARB-408SE 4 8 全ネジ 8 1.5 1.5 50 ¥32
ARB-306SE 3 6 全ネジ 6 1.0 1.0 50 ¥30 ARB-409SE 4 9 全ネジ 8 1.5 1.5 50 ¥33
ARB-306.5SE 3 6.5 全ネジ 6 1.0 1.0 50 ¥30 ARB-410SE 4 10 全ネジ 8 1.5 1.5 50 ¥34 蝶 番
ARB-307SE 3 7 全ネジ 6 1.0 1.0 50 ¥30 ARB-411SE 4 11 全ネジ 8 1.5 1.5 50 ¥35 ピ ン
ARB-307.5SE 3 7.5 全ネジ 6 1.0 1.0 50 ¥30 ARB-412SE 4 12 全ネジ 8 1.5 1.5 50 ¥36 カラー
ARB-308SE 3 8 全ネジ 6 1.0 1.0 50 ¥30 ARB-413SE 4 13 全ネジ 8 1.5 1.5 50 ¥36
ARB-308.5SE 3 8.5 全ネジ 6 1.0 1.0 50 ¥31 ARB-414SE 4 14 全ネジ 8 1.5 1.5 50 ¥37
ARB-309SE 3 9 全ネジ 6 1.0 1.0 50 ¥31 ARB-415SE 4 15 全ネジ 8 1.5 1.5 50 ¥37 止め金
ARB-309.5SE 3 9.5 全ネジ 6 1.0 1.0 50 ¥32 ARB-416SE 4 16 全ネジ 8 1.5 1.5 50 ¥40 ロット棒
ARB-310SE 3 10 全ネジ 6 1.0 1.0 50 ¥32 ARB-417SE 4 17 8 8 1.5 1.5 50 ¥42
ARB-311SE 3 11 全ネジ 6 1.0 1.0 50 ¥32 ARB-418SE 4 18 8 8 1.5 1.5 50 ¥43
ARB-312SE 3 12 全ネジ 6 1.0 1.0 50 ¥32 ARB-419SE 4 19 8 8 1.5 1.5 50 ¥44 ボ ス
ARB-312.5SE 3 12.5 全ネジ 6 1.0 1.0 50 ¥33 ARB-420SE 4 20 8 8 1.5 1.5 50 ¥45 ビ ス
アイボルト
ARB-313SE 3 13 全ネジ 6 1.0 1.0 50 ¥33 ARB-421SE 4 21 8 8 1.5 1.5 50 ¥48
ARB-314SE 3 14 全ネジ 6 1.0 1.0 50 ¥33 ARB-422SE 4 22 8 8 1.5 1.5 50 ¥52
ARB-315SE 3 15 全ネジ 6 1.0 1.0 50 ¥35 ARB-423SE 4 23 8 8 1.5 1.5 50 ¥52
ARB-316SE 3 16 6 6 1.0 1.0 50 ¥35 ARB-424SE 4 24 8 8 1.5 1.5 50 ¥52 アース端子
ARB-316.5SE 3 16.5 6 6 1.0 1.0 50 ¥36 ARB-425SE 4 25 8 8 1.5 1.5 50 ¥53
ARB-317SE 3 17 6 6 1.0 1.0 50 ¥37 ARB-426SE 4 26 8 8 1.5 1.5 50 ¥55
ARB-317.5SE 3 17.5 6 6 1.0 1.0 50 ¥38 ARB-427SE 4 27 8 8 1.5 1.5 50 ¥57
ARB-318SE 3 18 6 6 1.0 1.0 50 ¥39 ARB-428SE 4 28 8 8 1.5 1.5 50 ¥58 サポーター
ARB-319SE 3 19 6 6 1.0 1.0 50 ¥39 ARB-429SE 4 29 8 8 1.5 1.5 50 ¥58
ARB-320SE 3 20 6 6 1.0 1.0 50 ¥39 ARB-430SE 4 30 8 8 1.5 1.5 50 ¥58
ARB-321SE 3 21 6 6 1.0 1.0 50 ¥40 ARB-435SE 4 35 8 8 1.5 1.5 50 ¥60
ARB-322SE 3 22 6 6 1.0 1.0 50 ¥41 ARB-440SE 4 40 8 8 1.5 1.5 50 ¥63 キャッチ
ARB-323SE 3 23 6 6 1.0 1.0 50 ¥42 マグネット
ARB-445SE 4 45 8 8 1.5 1.5 50 ¥69
パチン錠
ARB-324SE 3 24 6 6 1.0 1.0 50 ¥43 ARB-450SE 4 50 8 8 1.5 1.5 50 ¥72
ARB-325SE 3 25 6 6 1.0 1.0 50 ¥44 ARB-455SE 4 55 8 8 1.5 1.5 50 ¥79
ARB-326SE 3 26 6 6 1.0 1.0 50 ¥45 ARB-460SE 4 60 8 8 1.5 1.5 50 ¥81
ARB-327SE 3 27 6 6 1.0 1.0 50 ¥46 パッキン
ARB-328SE 3 28 6 6 1.0 1.0 50 ¥47
ARB-329SE 3 29 6 6 1.0 1.0 50 ¥47
ARB-330SE 3 30 6 6 1.0 1.0 50 ¥47
ARB-335SE 3 35 6 6 1.0 1.0 50 ¥48 スライドレール
ARB-340SE 3 40 6 6 1.0 1.0 50 ¥51
ARB-345SE 3 45 6 6 1.0 1.0 50 ¥56
ARB-350SE 3 50 6 6 1.0 1.0 50 ¥62
ARB-355SE 3 55 6 6 1.0 1.0 50 ¥66 バンド
ARB-360SE 3 60 6 6 1.0 1.0 50 ¥70 金 具
アジャスター
キャスター
334
p333_338_hoshimoto.indd 334 2023/09/14 13:14
M
d
M
Page13
板
金
部 丸ボス(ステンレス) SEMI STOCK RoHS
材 ROUND TAPPED BOSSES( STAINLESS)
ARU-300(SUS)
材 質 ⃝快削ステンレス鋼(SUS303)
ハンドル 表面処理 ⃝脱脂
ロック Material ⃝Free-cuttingstainlessstee(l SUS303)
F i n i s h ⃝Degreasing
φD L±0.1 ※市販品につき、ケース単位(入数)でのご注文をお願い致します。
取 手
ローレット
ノ ブ
スペーサー
支 柱 C0.3 ℓ1 ℓ1 C0.3
ステー
配線部品
品 番 品 番 単
ProductNo. M L ℓ1 φD 入 数 単 価
Lot Price ProductNo. M L ℓ1 φD 入 数 価
Lot Price
ARU-304 3 4 全ネジ 6 50 ¥40 ARU-317 3 17 6 6 50 ¥69
主幹バー ARU-304.5 3 4.5 全ネジ 6 50 ¥40 ARU-317.5 3 17.5 6 6 50 ¥69
分岐バー ARU-305 3 5 全ネジ 6 50 ¥40 ARU-318 3 18 6 6 50 ¥69
グリーンボルト
ARU-305.5 3 5.5 全ネジ 6 50 ¥40 ARU-319 3 19 6 6 50 ¥71
ARU-306 3 6 全ネジ 6 50 ¥45 ARU-320 3 20 6 6 50 ¥71
蝶 番 ARU-306.5 3 6.5 全ネジ 6 50 ¥45 ARU-321 3 21 6 6 50 ¥72
ピ ン ARU-307 3 7 全ネジ 6 50 ¥48 ARU-322 3 22 6 6 50 ¥73
カラー ARU-307.5 3 7.5 全ネジ 6 50 ¥48 ARU-323 3 23 6 6 50 ¥74
ARU-308 3 8 全ネジ 6 50 ¥48 ARU-324 3 24 6 6 50 ¥75
ARU-308.5 3 8.5 全ネジ 6 50 ¥48 ARU-325 3 25 6 6 50 ¥76
止め金 ARU-309 3 9 全ネジ 6 50 ¥51 ARU-326 3 26 6 6 50 ¥78
ロット棒 ARU-309.5 3 9.5 全ネジ 6 50 ¥51 ARU-327 3 27 6 6 50 ¥80
ARU-310 3 10 全ネジ 6 50 ¥52 ARU-328 3 28 6 6 50 ¥82
ARU-311 3 11 全ネジ 6 50 ¥54 ARU-329 3 29 6 6 50 ¥82
ボ ス ARU-312 3 12 全ネジ 6 50 ¥54 ARU-330 3 30 6 6 50 ¥84
ビ ス ARU-312.5 3 12.5 全ネジ 6 50 ¥54 ARU-335 3 35 6 6 50 ¥89
アイボルト
ARU-313 3 13 全ネジ 6 50 ¥65 ARU-340 3 40 6 6 50 ¥95
ARU-314 3 14 6 6 50 ¥65 ARU-345 3 45 6 6 50 ¥98
ARU-315 3 15 6 6 50 ¥65 ARU-350 3 50 6 6 50 ¥100
アース端子 ARU-316 3 16 6 6 50 ¥69 ARU-355 3 55 6 6 50 ¥106
ARU-316.5 3 16.5 6 6 50 ¥69 ARU-360 3 60 6 6 50 ¥122
サポーター
キャッチ
マグネット
パチン錠
パッキン
スライドレール
バンド
金 具
アジャスター
キャスター
335
p333_338_hoshimoto.indd 335 2023/09/14 13:14
M
M
Page14
丸ボス 板
(ステンレス)(スリ割付) 金
SEMI STOCK RoHS 部
ROUND TAPPED BOSSES( STAINLESS)(SLOTTED) 材
ARU-300S(SUS)
材 質 ⃝快削ステンレス鋼(SUS303)
表面処理 ⃝脱脂 ハンドル
Material ⃝Free-cuttingstainlessstee(l SUS303) ロック
F i n i s h ⃝Degreasing
φD L±0.1 ※市販品につき、ケース単位(入数)でのご注文をお願い致します。
ℓ2 取 手
ローレット
ノ ブ
C0.3 ℓ1 ℓ1 C0.3 スペーサー
支 柱
ステー
配線部品
品 番 品 番 単
ProductNo. M L ℓ1 φD d ℓ2 入 数 単 価
Lot Price ProductNo. M L ℓ1 φD d ℓ2 入 数 価
Lot Price
ARU-304S 3 4 全ネジ 6 1.0 1.0 50 ¥56 ARU-317S 3 17 6 6 1.0 1.0 50 ¥86
ARU-304.5S 3 4.5 全ネジ 6 1.0 1.0 50 ¥56 ARU-317.5S 3 17.5 6 6 1.0 1.0 50 ¥86 主幹バー
ARU-305S 分岐バー
3 5 全ネジ 6 1.0 1.0 50 ¥56 ARU-318S 3 18 6 6 1.0 1.0 50 ¥86
グリーンボルト
ARU-305.5S 3 5.5 全ネジ 6 1.0 1.0 50 ¥56 ARU-319S 3 19 6 6 1.0 1.0 50 ¥86
ARU-306S 3 6 全ネジ 6 1.0 1.0 50 ¥62 ARU-320S 3 20 6 6 1.0 1.0 50 ¥88
ARU-306.5S 3 6.5 全ネジ 6 1.0 1.0 50 ¥62 ARU-321S 3 21 6 6 1.0 1.0 50 ¥88 蝶 番
ARU-307S 3 7 全ネジ 6 1.0 1.0 50 ¥65 ARU-322S 3 22 6 6 1.0 1.0 50 ¥90 ピ ン
ARU-307.5S 3 7.5 全ネジ 6 1.0 1.0 50 ¥65 ARU-323S 3 23 6 6 1.0 1.0 50 ¥90 カラー
ARU-308S 3 8 全ネジ 6 1.0 1.0 50 ¥65 ARU-324S 3 24 6 6 1.0 1.0 50 ¥92
ARU-308.5S 3 8.5 全ネジ 6 1.0 1.0 50 ¥65 ARU-325S 3 25 6 6 1.0 1.0 50 ¥92
ARU-309S 3 9 全ネジ 6 1.0 1.0 50 ¥67 ARU-326S 3 26 6 6 1.0 1.0 50 ¥94 止め金
ARU-309.5S 3 9.5 全ネジ 6 1.0 1.0 50 ¥67 ARU-327S 3 27 6 6 1.0 1.0 50 ¥96 ロット棒
ARU-310S 3 10 全ネジ 6 1.0 1.0 50 ¥69 ARU-328S 3 28 6 6 1.0 1.0 50 ¥97
ARU-311S 3 11 全ネジ 6 1.0 1.0 50 ¥70 ARU-329S 3 29 6 6 1.0 1.0 50 ¥98
ARU-312S 3 12 全ネジ 6 1.0 1.0 50 ¥70 ARU-330S 3 30 6 6 1.0 1.0 50 ¥100 ボ ス
ARU-312.5S ビ ス
3 12.5 全ネジ 6 1.0 1.0 50 ¥70 ARU-335S 3 35 6 6 1.0 1.0 50 ¥106
アイボルト
ARU-313S 3 13 全ネジ 6 1.0 1.0 50 ¥81 ARU-340S 3 40 6 6 1.0 1.0 50 ¥111
ARU-314S 3 14 6 6 1.0 1.0 50 ¥81 ARU-345S 3 45 6 6 1.0 1.0 50 ¥114
ARU-315S 3 15 6 6 1.0 1.0 50 ¥81 ARU-350S 3 50 6 6 1.0 1.0 50 ¥117
ARU-316S 3 16 6 6 1.0 1.0 50 ¥86 ARU-355S 3 55 6 6 1.0 1.0 50 ¥122 アース端子
ARU-316.5S 3 16.5 6 6 1.0 1.0 50 ¥86 ARU-360S 3 60 6 6 1.0 1.0 50 ¥139
サポーター
キャッチ
マグネット
パチン錠
パッキン
スライドレール
バンド
金 具
アジャスター
キャスター
336
p333_338_hoshimoto.indd 336 2023/09/14 13:14
M
d
M
Page15
板
金
部 丸ボス(ジュラコン) SEMI STOCK RoHS
材 ROUND TAPPED BOSSES( POLYACETAL)
AR-300~500(POM)
材 質 ⃝ジュラコン(POM)
ハンドル 色 ⃝乳白色
熱変形温度 ⃝1.82MPa・・・110°
ロック φD L UL規格 ⃝UL94-HB(材料)
Material ⃝Polyaceta(l POM)
Color⃝Milky-white
取 手 Heat deflection
temperature ⃝1.82MPa・・・110°ローレット UL standards ⃝UL94-HB(Material)
ノ ブ
※市販品につき、ケース単位(入数)でのご注文をお願い致します。
ℓ1 ℓ1
スペーサー
支 柱
Lの公差/L=15迄±0.1、L=16以上~100迄±0.2、L=110以上±0.3
ステー
配線部品
品 番 品 番 単
ProductNo. M L ℓ1 φD 入 数 単 価
Lot Price ProductNo. M L ℓ1 φD 入 数 価
Lot Price
AR-303 3 3 全ネジ 6 50 ¥17 AR-337 3 37 6 6 50 ¥35
主幹バー AR-303.5 3 3.5 全ネジ 6 50 ¥17 AR-338 3 38 6 6 50 ¥39
分岐バー AR-304 3 4 全ネジ 6 50 ¥15 AR-339 3 39 6 6 50 ¥39
グリーンボルト
AR-304.5 3 4.5 全ネジ 6 50 ¥15 AR-340 3 40 6 6 50 ¥36
AR-305 3 5 全ネジ 6 50 ¥15 AR-345 3 45 6 6 50 ¥39
蝶 番 AR-305.5 3 5.5 全ネジ 6 50 ¥15 AR-350 3 50 6 6 50 ¥41
ピ ン AR-306 3 6 全ネジ 6 50 ¥15 AR-355 3 55 6 6 50 ¥44
カラー AR-306.5 3 6.5 全ネジ 6 50 ¥15 AR-360 3 60 6 6 50 ¥46
AR-307 3 7 全ネジ 6 50 ¥15 AR-326R 3 26 全ネジ 6 50 ¥24
AR-307.5 3 7.5 全ネジ 6 50 ¥15 AR-327R 3 27 全ネジ 6 50 ¥24
止め金 AR-308 3 8 全ネジ 6 50 ¥16 AR-328R 3 28 全ネジ 6 50 ¥26
ロット棒 AR-308.5 3 8.5 全ネジ 6 50 ¥16 AR-329R 3 29 全ネジ 6 50 ¥26
AR-309 3 9 全ネジ 6 50 ¥16 AR-330R 3 30 全ネジ 6 50 ¥26
AR-309.5 3 9.5 全ネジ 6 50 ¥16 AR-331R 3 31 全ネジ 6 50 ¥29
ボ ス AR-310 3 10 全ネジ 6 50 ¥16 AR-332R 3 32 全ネジ 6 50 ¥29
ビ ス AR-311 3 11 全ネジ 6 50 ¥17 AR-333R 3 33 全ネジ 6 50 ¥30
アイボルト
AR-312 3 12 全ネジ 6 50 ¥17 AR-334R 3 34 全ネジ 6 50 ¥30
AR-312.5 3 12.5 全ネジ 6 50 ¥17 AR-335R 3 35 全ネジ 6 50 ¥28
AR-313 3 13 全ネジ 6 50 ¥17 AR-336R 3 36 全ネジ 6 50 ¥31
アース端子 AR-314 3 14 全ネジ 6 50 ¥18 AR-337R 3 37 全ネジ 6 50 ¥31
AR-315 3 15 全ネジ 6 50 ¥18 AR-338R 3 38 全ネジ 6 50 ¥34
AR-316 3 16 全ネジ 6 50 ¥18 AR-339R 3 39 全ネジ 6 50 ¥34
AR-316.5 3 16.5 全ネジ 6 50 ¥19 AR-340R 3 40 全ネジ 6 50 ¥34
サポーター AR-317 3 17 全ネジ 6 50 ¥19 AR-345R 3 45 全ネジ 6 50 ¥35
AR-317.5 3 17.5 全ネジ 6 50 ¥19 AR-350R 3 50 全ネジ 6 50 ¥36
AR-318 3 18 全ネジ 6 50 ¥19 AR-355R 3 55 全ネジ 6 50 ¥39
AR-319 3 19 全ネジ 6 50 ¥22 AR-360R 3 60 全ネジ 6 50 ¥40
キャッチ AR-320 3 20 全ネジ 6 50 ¥24 AR-405 4 5 全ネジ 8 50 ¥18
マグネット AR-321 3 21 全ネジ 6 50 ¥25 AR-406 4 6 全ネジ 8 50 ¥17
パチン錠
AR-322 3 22 全ネジ 6 50 ¥25 AR-407 4 7 全ネジ 8 50 ¥17
AR-323 3 23 全ネジ 6 50 ¥26 AR-408 4 8 全ネジ 8 50 ¥17
AR-324 3 24 全ネジ 6 50 ¥26 AR-409 4 9 全ネジ 8 50 ¥17
パッキン AR-325 3 25 全ネジ 6 50 ¥26 AR-410 4 10 全ネジ 8 50 ¥17
AR-326 3 26 6 6 50 ¥29 AR-411 4 11 全ネジ 8 50 ¥18
AR-327 3 27 6 6 50 ¥29 AR-412 4 12 全ネジ 8 50 ¥18
AR-328 3 28 6 6 50 ¥30 AR-413 4 13 全ネジ 8 50 ¥18
スライドレール AR-329 3 29 6 6 50 ¥31 AR-414 4 14 全ネジ 8 50 ¥19
AR-330 3 30 6 6 50 ¥30 AR-415 4 15 全ネジ 8 50 ¥19
AR-331 3 31 6 6 50 ¥33 AR-416 4 16 全ネジ 8 50 ¥21
AR-332 3 32 6 6 50 ¥33 AR-417 4 17 全ネジ 8 50 ¥22
バンド AR-333 3 33 6 6 50 ¥34 AR-418 4 18 全ネジ 8 50 ¥22
金 具 AR-334 3 34 6 6 50 ¥34 AR-419 4 19 全ネジ 8 50 ¥24
AR-335 3 35 6 6 50 ¥32 AR-420 4 20 全ネジ 8 50 ¥24
AR-336 3 36 6 6 50 ¥35
アジャスター
キャスター
337
p333_338_hoshimoto.indd 337 2023/09/14 13:14
M
M
Page16
丸ボス 板
(ジュラコン) 金
SEMI STOCK RoHS 部
ROUND TAPPED BOSSES( POLYACETAL) 材
AR-300~500(POM)
品 番 入 数 単 価
ProductNo. M L ℓ1 φD 品 番 単 価
ProductNo. M L ℓ1 φD 入 数
Lot Price Lot Price
AR-421 4 21 全ネジ 8 50 ¥25 AR-4150 4 150 8 8 50 ¥121 ハンドル
AR-422 4 22 全ネジ 8 50 ¥26 AR-508 5 8 全ネジ 10 10 ¥22 ロック
AR-423 4 23 全ネジ 8 50 ¥26 AR-510 5 10 全ネジ 10 10 ¥22
AR-424 4 24 全ネジ 8 50 ¥27 AR-512 5 12 全ネジ 10 10 ¥24
AR-425 4 25 全ネジ 8 50 ¥27 AR-515 5 15 全ネジ 10 10 ¥26 取 手
AR-426 4 26 全ネジ 8 50 ¥30 AR-518 5 18 全ネジ 10 10 ¥29 ローレット
ノ ブ
AR-427 4 27 全ネジ 8 50 ¥30 AR-520 5 20 全ネジ 10 10 ¥32
AR-428 4 28 8 8 50 ¥31 AR-525 5 25 全ネジ 10 10 ¥36
AR-429 4 29 8 8 50 ¥31 AR-530 5 30 10 10 10 ¥40
スペーサー
AR-430 4 30 8 8 50 ¥31 AR-535 5 35 10 10 10 ¥43 支 柱
AR-431 4 31 8 8 50 ¥36 AR-540 5 40 10 10 10 ¥46
AR-432 4 32 8 8 50 ¥36 AR-545 5 45 10 10 10 ¥51
AR-433 4 33 8 8 50 ¥36 AR-550 5 50 10 10 10 ¥56
AR-434 4 34 8 8 50 ¥36 AR-555 5 55 10 10 10 ¥61 ステー
AR-435 4 35 8 8 50 ¥33 AR-560 5 60 10 10 10 ¥66 配線部品
AR-436 4 36 8 8 50 ¥39 AR-565 5 65 10 10 10 ¥71
AR-437 4 37 8 8 50 ¥39 AR-570 5 70 10 10 10 ¥76
AR-438 4 38 8 8 50 ¥39 AR-575 5 75 10 10 10 ¥78 主幹バー
AR-439 4 39 8 8 50 ¥39 AR-580 5 80 10 10 10 ¥81 分岐バー
グリーンボルト
AR-440 4 40 8 8 50 ¥36 AR-585 5 85 10 10 10 ¥86
AR-441 4 41 8 8 50 ¥41 AR-590 5 90 10 10 10 ¥91
AR-442 4 42 8 8 50 ¥41 AR-595 5 95 10 10 10 ¥94 蝶 番
AR-443 4 43 8 8 50 ¥41 AR-5100 5 100 10 10 10 ¥96 ピ ン
AR-444 4 44 8 8 50 ¥41 AR-5110 5 110 10 10 10 ¥101 カラー
AR-445 4 45 8 8 50 ¥40 AR-5120 5 120 10 10 10 ¥106
AR-446 4 46 8 8 50 ¥46 AR-5125 5 125 10 10 10 ¥111
AR-447 4 47 8 8 50 ¥46 AR-5130 5 130 10 10 10 ¥116 止め金
AR-448 4 48 8 8 50 ¥46 AR-5140 5 140 10 10 10 ¥121 ロット棒
AR-449 4 49 8 8 50 ¥46 AR-5150 5 150 10 10 10 ¥126
AR-450 4 50 8 8 50 ¥45
AR-451 4 51 8 8 50 ¥51 ボ ス
AR-452 4 52 8 8 50 ¥51 ビ ス
アイボルト
AR-453 4 53 8 8 50 ¥51
AR-454 4 54 8 8 50 ¥51
AR-455 4 55 8 8 50 ¥49
AR-456 4 56 8 8 50 ¥56 アース端子
AR-457 4 57 8 8 50 ¥56
AR-458 4 58 8 8 50 ¥56
AR-459 4 59 8 8 50 ¥56
AR-460 4 60 8 8 50 ¥55 サポーター
AR-462 4 62 8 8 50 ¥61
AR-464 4 64 8 8 50 ¥63
AR-465 4 65 8 8 50 ¥65
AR-466 4 66 8 8 50 ¥67 キャッチ
マグネット
AR-468 4 68 8 8 50 ¥69
パチン錠
AR-470 4 70 8 8 50 ¥66
AR-472 4 72 8 8 50 ¥71
AR-474 4 74 8 8 50 ¥73
AR-475 4 75 8 8 50 ¥75 パッキン
AR-476 4 76 8 8 50 ¥77
AR-478 4 78 8 8 50 ¥79
AR-480 4 80 8 8 50 ¥76
AR-485 4 85 8 8 50 ¥81 スライドレール
AR-490 4 90 8 8 50 ¥81
AR-495 4 95 8 8 50 ¥86
AR-4100 4 100 8 8 50 ¥86
AR-4110 4 110 8 8 50 ¥91 バンド
AR-4120 4 120 8 8 50 ¥97 金 具
AR-4130 4 130 8 8 50 ¥101
AR-4140 4 140 8 8 50 ¥111
アジャスター
キャスター
338
p333_338_hoshimoto.indd 338 2023/09/14 13:14
Page17
板
金
部 六角サポーター SEMI STOCK RoHS
材 HEXAGONAL SPACER
BSF-300E~800E(SS)
材 質 ⃝快削鋼(SUM)
ハンドル 表面処理 ⃝三価クロメート
ロック Material ⃝Free-cutting stee(l SUM)
△K L2 L1 F i n i s h ⃝Trivalent chromate plating
※市販品につき、ケース単位(入数)でのご注文をお願い致します。
30° 30°
取 手
ローレット
ノ ブ
ℓ1
スペーサー
支 柱
Lの公差/L=60迄±0.1、L=61以上~100迄±0.2、L=110以上±0.3
ステー
配線部品
品 番 単 価
Product No. M L1 L2 ℓ1 △K 入 数 品 番 単
Product No. M L1 L2 ℓ1 △K 入 数 価
Lot Price Lot Price
BSF-304E 3 4 6 2 5.5 50 ¥27 BSF-385E 3 85 6 6 5.5 50 ¥89
主幹バー BSF-304.5E 3 4.5 6 2 5.5 50 ¥27 BSF-390E 3 90 6 6 5.5 50 ¥94
分岐バー BSF-305E 3 5 6 3 5.5 50 ¥27 BSF-395E 3 95 6 6 5.5 50 ¥97
グリーンボルト
BSF-305.5E 3 5.5 6 3 5.5 50 ¥27 BSF-3100E 3 100 6 6 5.5 50 ¥99
BSF-306E 3 6 6 4 5.5 50 ¥27 BSF-406E 4 6 7 3.5 7 50 ¥24
蝶 番 BSF-306.5E 3 6.5 6 4 5.5 50 ¥28 BSF-407E 4 7 7 4.5 7 50 ¥24
ピ ン BSF-307E 3 7 6 5 5.5 50 ¥28 BSF-408E 4 8 7 5.5 7 50 ¥24
カラー BSF-307.5E 3 7.5 6 5 5.5 50 ¥28 BSF-409E 4 9 7 6 7 50 ¥24
BSF-308E 3 8 6 6 5.5 50 ¥28 BSF-410E 4 10 7 7.5 7 50 ¥29
BSF-308.5E 3 8.5 6 6 5.5 50 ¥29 BSF-411E 4 11 7 7.5 7 50 ¥29
止め金 BSF-309E 3 9 6 6 5.5 50 ¥29 BSF-412E 4 12 7 7.5 7 50 ¥29
ロット棒 BSF-309.5E 3 9.5 6 6 5.5 50 ¥29 BSF-413E 4 13 7 7.5 7 50 ¥29
BSF-310E 3 10 6 6 5.5 50 ¥29 BSF-414E 4 14 7 7.5 7 50 ¥29
BSF-311E 3 11 6 6 5.5 50 ¥31 BSF-415E 4 15 7 7.5 7 50 ¥29
ボ ス BSF-312E 3 12 6 6 5.5 50 ¥30 BSF-416E 4 16 7 7.5 7 50 ¥29
ビ ス BSF-312.5E 3 12.5 6 6 5.5 50 ¥30 BSF-417E 4 17 7 7.5 7 50 ¥29
アイボルト
BSF-313E 3 13 6 6 5.5 50 ¥30 BSF-418E 4 18 7 7.5 7 50 ¥34
BSF-314E 3 14 6 6 5.5 50 ¥31 BSF-419E 4 19 7 7.5 7 50 ¥34
BSF-315E 3 15 6 6 5.5 50 ¥32 BSF-420E 4 20 7 7.5 7 50 ¥34
アース端子 BSF-316E 3 16 6 6 5.5 50 ¥34 BSF-421E 4 21 7 7.5 7 50 ¥34
BSF-316.5E 3 16.5 6 6 5.5 50 ¥34 BSF-422E 4 22 7 7.5 7 50 ¥34
BSF-317E 3 17 6 6 5.5 50 ¥34 BSF-423E 4 23 7 7.5 7 50 ¥34
BSF-317.5E 3 17.5 6 6 5.5 50 ¥34 BSF-424E 4 24 7 7.5 7 50 ¥34
サポーター BSF-318E 3 18 6 6 5.5 50 ¥34 BSF-425E 4 25 7 7.5 7 50 ¥39
BSF-319E 3 19 6 6 5.5 50 ¥35 BSF-426E 4 26 7 7.5 7 50 ¥39
BSF-320E 3 20 6 6 5.5 50 ¥35 BSF-427E 4 27 7 7.5 7 50 ¥39
BSF-321E 3 21 6 6 5.5 50 ¥37 BSF-428E 4 28 7 7.5 7 50 ¥39
キャッチ BSF-322E 3 22 6 6 5.5 50 ¥37 BSF-429E 4 29 7 7.5 7 50 ¥39
マグネット
BSF-323E 3 23 6 6 5.5 50
パチン錠 ¥38 BSF-430E 4 30 7 7.5 7 50 ¥39
BSF-324E 3 24 6 6 5.5 50 ¥38 BSF-431E 4 31 7 7.5 7 50 ¥39
BSF-325E 3 25 6 6 5.5 50 ¥34 BSF-432E 4 32 7 7.5 7 50 ¥39
BSF-326E 3 26 6 6 5.5 50 ¥39 BSF-433E 4 33 7 7.5 7 50 ¥41
パッキン BSF-327E 3 27 6 6 5.5 50 ¥42 BSF-434E 4 34 7 7.5 7 50 ¥44
BSF-328E 3 28 6 6 5.5 50 ¥44 BSF-435E 4 35 7 7.5 7 50 ¥44
BSF-329E 3 29 6 6 5.5 50 ¥49 BSF-436E 4 36 7 7.5 7 50 ¥49
BSF-330E 3 30 6 6 5.5 50 ¥34 BSF-437E 4 37 7 7.5 7 50 ¥51
スライドレール BSF-335E 3 35 6 6 5.5 50 ¥39 BSF-438E 4 38 7 7.5 7 50 ¥54
BSF-340E 3 40 6 6 5.5 50 ¥39 BSF-439E 4 39 7 7.5 7 50 ¥56
BSF-345E 3 45 6 6 5.5 50 ¥44 BSF-440E 4 40 7 7.5 7 50 ¥59
BSF-350E 3 50 6 6 5.5 50 ¥44 BSF-441E 4 41 7 7.5 7 50 ¥61
バンド BSF-355E 3 55 6 6 5.5 50 ¥49 BSF-442E 4 42 7 7.5 7 50 ¥62
金 具 BSF-360E 3 60 6 6 5.5 50 ¥66 BSF-443E 4 43 7 7.5 7 50 ¥64
BSF-365E 3 65 6 6 5.5 50 ¥74 BSF-444E 4 44 7 7.5 7 50 ¥64
BSF-370E 3 70 6 6 5.5 50 ¥79 BSF-445E 4 45 7 7.5 7 50 ¥69
アジャスター BSF-375E 3 75 6 6 5.5 50 ¥82 BSF-446E 4 46 7 7.5 7 50 ¥69
キャスター BSF-380E 3 80 6 6 5.5 50 ¥84 BSF-447E 4 47 7 7.5 7 50 ¥69
339
p339_348_hoshimoto.indd 339 2023/09/14 14:05
M
M
Page18
六角サポーター 板
金
SEMI STOCK RoHS 部
HEXAGONAL SPACER 材
BSF-300E~800E(SS)
品 番 単 価
Product No. M L1 L2 ℓ1 △K 入 数 品 番 単
Product No. M L1 L2 ℓ1 △K 入 数 価
Lot Price Lot Price
BSF-448E 4 48 7 7.5 7 50 ¥69 BSF-610E 6 10 13 7 10 10 ¥77 ハンドル
BSF-449E 4 49 7 7.5 7 50 ¥71 BSF-615E 6 15 13 12 10 10 ¥82 ロック
BSF-450E 4 50 7 7.5 7 50 ¥74 BSF-620E 6 20 13 14 10 10 ¥87
BSF-451E 4 51 7 7.5 7 50 ¥76 BSF-625E 6 25 13 14 10 10 ¥90
BSF-452E 4 52 7 7.5 7 50 ¥79 BSF-630E 6 30 13 14 10 10 ¥99 取 手
BSF-453E 4 53 7 7.5 7 50 ¥79 BSF-635E 6 35 13 14 10 10 ¥104 ローレット
ノ ブ
BSF-454E 4 54 7 7.5 7 50 ¥79 BSF-640E 6 40 13 14 10 10 ¥112
BSF-455E 4 55 7 7.5 7 50 ¥79 BSF-645E 6 45 13 14 10 10 ¥122
BSF-456E 4 56 7 7.5 7 50 ¥84 BSF-650E 6 50 13 14 10 10 ¥127
スペーサー
BSF-457E 4 57 7 7.5 7 50 ¥84 BSF-655E 6 55 13 14 10 10 ¥132 支 柱
BSF-458E 4 58 7 7.5 7 50 ¥84 BSF-660E 6 60 13 14 10 10 ¥142
BSF-459E 4 59 7 7.5 7 50 ¥89 BSF-665E 6 65 13 14 10 10 ¥144
BSF-460E 4 60 7 7.5 7 50 ¥89 BSF-670E 6 70 13 14 10 10 ¥147
BSF-462E 4 62 7 7.5 7 50 ¥89 BSF-675E 6 75 13 14 10 10 ¥154 ステー
BSF-464E 4 64 7 7.5 7 50 ¥94 BSF-680E 6 80 13 14 10 10 ¥164 配線部品
BSF-465E 4 65 7 7.5 7 50 ¥94 BSF-685E 6 85 13 14 10 10 ¥167
BSF-466E 4 66 7 7.5 7 50 ¥94 BSF-690E 6 90 13 14 10 10 ¥169
BSF-468E 4 68 7 7.5 7 50 ¥94 BSF-695E 6 95 13 14 10 10 ¥172 主幹バー
BSF-470E 4 70 7 7.5 7 50 ¥94 BSF-6100E 6 100 13 14 10 10 ¥174 分岐バー
グリーンボルト
BSF-472E 4 72 7 7.5 7 50 ¥99 BSF-6110E 6 110 13 14 10 10 ¥179
BSF-474E 4 74 7 7.5 7 50 ¥99 BSF-6120E 6 120 13 14 10 10 ¥184
BSF-475E 4 75 7 7.5 7 50 ¥99 BSF-6125E 6 125 13 14 10 10 ¥194 蝶 番
BSF-476E 4 76 7 7.5 7 50 ¥99 BSF-6130E 6 130 13 14 10 10 ¥204 ピ ン
BSF-478E 4 78 7 7.5 7 50 ¥99 BSF-6140E 6 140 13 14 10 10 ¥209 カラー
BSF-480E 4 80 7 7.5 7 50 ¥104 BSF-6150E 6 150 13 14 10 10 ¥214
BSF-485E 4 85 7 7.5 7 50 ¥109 BSF-850E 8 50 15 17 13 10 ¥214
BSF-490E 4 90 7 7.5 7 50 ¥114 BSF-860E 8 60 15 17 13 10 ¥234 止め金
BSF-495E 4 95 7 7.5 7 50 ¥124 BSF-870E 8 70 15 17 13 10 ¥254 ロット棒
BSF-4100E 4 100 7 7.5 7 50 ¥134 BSF-880E 8 80 15 17 13 10 ¥274
BSF-4110E 4 110 7 7.5 7 50 ¥169 BSF-890E 8 90 15 17 13 10 ¥294
BSF-4120E 4 120 7 7.5 7 50 ¥174 BSF-8100E 8 100 15 17 13 10 ¥314 ボ ス
BSF-4130E 4 130 7 7.5 7 50 ¥189 BSF-8125E 8 125 15 17 13 10 ¥344 ビ ス
アイボルト
BSF-4140E 4 140 7 7.5 7 50 ¥194 BSF-8150E 8 150 15 17 13 10 ¥384
BSF-4150E 4 150 7 7.5 7 50 ¥199
BSF-508E 5 8 10 5 8 10 ¥64
BSF-510E 5 10 10 7 8 10 ¥64 アース端子
BSF-512E 5 12 10 9 8 10 ¥74
BSF-515E 5 15 10 10 8 10 ¥74
BSF-518E 5 18 10 10 8 10 ¥79
BSF-520E 5 20 10 10 8 10 ¥79 サポーター
BSF-525E 5 25 10 10 8 10 ¥79
BSF-530E 5 30 10 10 8 10 ¥94
BSF-535E 5 35 10 10 8 10 ¥99
BSF-540E 5 40 10 10 8 10 ¥104 キャッチ
マグネット
BSF-545E 5 45 10 10 8 10 ¥114
パチン錠
BSF-550E 5 50 10 10 8 10 ¥119
BSF-555E 5 55 10 10 8 10 ¥124
BSF-560E 5 60 10 10 8 10 ¥134
BSF-565E 5 65 10 10 8 10 ¥139 パッキン
BSF-570E 5 70 10 10 8 10 ¥144
BSF-575E 5 75 10 10 8 10 ¥152
BSF-580E 5 80 10 10 8 10 ¥157
BSF-585E 5 85 10 10 8 10 ¥159 スライドレール
BSF-590E 5 90 10 10 8 10 ¥162
BSF-595E 5 95 10 10 8 10 ¥164
BSF-5100E 5 100 10 10 8 10 ¥167
BSF-5110E 5 110 10 10 8 10 ¥174 バンド
BSF-5120E 5 120 10 10 8 10 ¥179 金 具
BSF-5125E 5 125 10 10 8 10 ¥189
BSF-5130E 5 130 10 10 8 10 ¥194
BSF-5140E 5 140 10 10 8 10 ¥199 アジャスター
BSF-5150E 5 150 10 10 8 10 ¥204 キャスター
340
p339_348_hoshimoto.indd 340 2023/09/14 14:05
Page19
板
金
部 六角サポーター(ステンレス) SEMI STOCK RoHS
材 HEXAGONAL SPACER( STAINLESS)
BSU-300~800(SUS)
材 質 ⃝快削ステンレス鋼(SUS303)
ハンドル 表面処理 ⃝脱脂
ロック Material ⃝Free-cutting stainless stee(l SUS303)
△K L2 L1 F i n i s h ⃝Degreasing
※市販品につき、ケース単位(入数)でのご注文をお願い致します。
30° 30°
取 手
ローレット
ノ ブ
ℓ1
スペーサー
支 柱
Lの公差/L=60迄±0.1、L=61以上~100迄±0.2、L=110以上±0.3
ステー
配線部品
主幹バー 品 番 単 価
Product No. M L1 L2 ℓ1 △K 入 数 品 番 単
Product No. M L1 L2 ℓ1 △K 入 数 価
Lot Price Lot Price
分岐バー
BSU-304 3 4 6 2 5.5 50
グリーンボルト ¥56 BSU-329 3 29 6 6 5.5 50 ¥81
BSU-304.5 3 4.5 6 2 5.5 50 ¥56 BSU-330 3 30 6 6 5.5 50 ¥89
BSU-305 3 5 6 3 5.5 50 ¥56 BSU-331 3 31 6 6 5.5 50 ¥95
蝶 番 BSU-305.5 3 5.5 6 3 5.5 50 ¥56 BSU-332 3 32 6 6 5.5 50 ¥95
ピ ン BSU-306 3 6 6 4 5.5 50 ¥56 BSU-333 3 33 6 6 5.5 50 ¥95
カラー BSU-306.5 3 6.5 6 4 5.5 50 ¥56 BSU-334 3 34 6 6 5.5 50 ¥95
BSU-307 3 7 6 5 5.5 50 ¥56 BSU-335 3 35 6 6 5.5 50 ¥95
BSU-307.5 3 7.5 6 5.5 5.5 50 ¥56 BSU-336 3 36 6 6 5.5 50 ¥100
止め金 BSU-308 3 8 6 6 5.5 50 ¥51 BSU-337 3 37 6 6 5.5 50 ¥100
ロット棒 BSU-308.5 3 8.5 6 6 5.5 50 ¥56 BSU-338 3 38 6 6 5.5 50 ¥100
BSU-309 3 9 6 6 5.5 50 ¥56 BSU-339 3 39 6 6 5.5 50 ¥100
BSU-309.5 3 9.5 6 6 5.5 50 ¥56 BSU-340 3 40 6 6 5.5 50 ¥100
ボ ス BSU-310 3 10 6 6 5.5 50 ¥51 BSU-341 3 41 6 6 5.5 50 ¥109
ビ ス
アイボルト BSU-310.5 3 10.5 6 6 5.5 50 ¥56 BSU-342 3 42 6 6 5.5 50 ¥109
BSU-311 3 11 6 6 5.5 50 ¥62 BSU-343 3 43 6 6 5.5 50 ¥109
BSU-311.5 3 11.5 6 6 5.5 50 ¥62 BSU-344 3 44 6 6 5.5 50 ¥109
BSU-312 3 12 6 6 5.5 50 ¥62 BSU-345 3 45 6 6 5.5 50 ¥106
アース端子 BSU-312.5 3 12.5 6 6 5.5 50 ¥67 BSU-346 3 46 6 6 5.5 50 ¥113
BSU-313 3 13 6 6 5.5 50 ¥67 BSU-347 3 47 6 6 5.5 50 ¥113
BSU-313.5 3 13.5 6 6 5.5 50 ¥67 BSU-348 3 48 6 6 5.5 50 ¥113
BSU-314 3 14 6 6 5.5 50 ¥67 BSU-349 3 49 6 6 5.5 50 ¥113
サポーター BSU-314.5 3 14.5 6 6 5.5 50 ¥67 BSU-350 3 50 6 6 5.5 50 ¥111
BSU-315 3 15 6 6 5.5 50 ¥65 BSU-351 3 51 6 6 5.5 50 ¥124
BSU-315.5 3 15.5 6 6 5.5 50 ¥67 BSU-352 3 52 6 6 5.5 50 ¥124
BSU-316 3 16 6 6 5.5 50 ¥73 BSU-353 3 53 6 6 5.5 50 ¥124
キャッチ BSU-316.5 3 16.5 6 6 5.5 50 ¥73 BSU-354 3 54 6 6 5.5 50 ¥124
マグネット
パチン錠 BSU-317 3 17 6 6 5.5 50 ¥73 BSU-355 3 55 6 6 5.5 50 ¥122
BSU-317.5 3 17.5 6 6 5.5 50 ¥73 BSU-356 3 56 6 6 5.5 50 ¥141
BSU-318 3 18 6 6 5.5 50 ¥73 BSU-357 3 57 6 6 5.5 50 ¥141
BSU-318.5 3 18.5 6 6 5.5 50 ¥73 BSU-358 3 58 6 6 5.5 50 ¥141
パッキン BSU-319 3 19 6 6 5.5 50 ¥73 BSU-359 3 59 6 6 5.5 50 ¥141
BSU-319.5 3 19.5 6 6 5.5 50 ¥73 BSU-360 3 60 6 6 5.5 50 ¥139
BSU-320 3 20 6 6 5.5 50 ¥69 BSU-365 3 65 6 6 5.5 50 ¥155
BSU-321 3 21 6 6 5.5 50 ¥71 BSU-370 3 70 6 6 5.5 50 ¥166
スライドレール BSU-322 3 22 6 6 5.5 50 ¥71 BSU-375 3 75 6 6 5.5 50 ¥177
BSU-323 3 23 6 6 5.5 50 ¥74 BSU-380 3 80 6 6 5.5 50 ¥183
BSU-324 3 24 6 6 5.5 50 ¥74 BSU-385 3 85 6 6 5.5 50 ¥188
BSU-325 3 25 6 6 5.5 50 ¥75 BSU-390 3 90 6 6 5.5 50 ¥199
バンド BSU-326 3 26 6 6 5.5 50 ¥78 BSU-395 3 95 6 6 5.5 50 ¥205
金 具 BSU-327 3 27 6 6 5.5 50 ¥78 BSU-3100 3 100 6 6 5.5 50 ¥216
BSU-328 3 28 6 6 5.5 50 ¥81
アジャスター
キャスター
341
p339_348_hoshimoto.indd 341 2023/09/14 14:05
M
M
Page20
六角サポーター 板
(ステンレス) 金
SEMI STOCK RoHS 部
HEXAGONAL SPACER( STAINLESS) 材
BSU-300~800(SUS)
品 番 単 価 品 番 単
Product No. M L1 L2 ℓ1 △K 入 数
Lot Price Product No. M L1 L2 ℓ1 △K 入 数 価
Lot Price
BSU-406 4 6 7 3.5 7 50 ¥67 BSU-451 4 51 7 8 7 50 ¥161 ハンドル
BSU-406.5 4 6.5 7 3.5 7 50 ¥67 BSU-452 4 52 7 8 7 50 ¥161 ロック
BSU-407 4 7 7 4.5 7 50 ¥67 BSU-453 4 53 7 8 7 50 ¥161
BSU-407.5 4 7.5 7 4.5 7 50 ¥67 BSU-454 4 54 7 8 7 50 ¥161
BSU-408 4 8 7 5.5 7 50 ¥67 BSU-455 4 55 7 8 7 50 ¥161 取 手
BSU-408.5 4 8.5 7 5.5 7 50 ¥67 BSU-456 4 56 7 8 7 50 ¥177 ローレット
ノ ブ
BSU-409 4 9 7 6 7 50 ¥73 BSU-457 4 57 7 8 7 50 ¥177
BSU-409.5 4 9.5 7 6 7 50 ¥73 BSU-458 4 58 7 8 7 50 ¥177
BSU-410 4 10 7 7 7 50 ¥67 BSU-459 4 59 7 8 7 50 ¥177
スペーサー
BSU-410.5 4 10.5 7 7 7 50 ¥73 BSU-460 4 60 7 8 7 50 ¥177 支 柱
BSU-411 4 11 7 8 7 50 ¥73 BSU-462 4 62 7 8 7 50 ¥194
BSU-411.5 4 11.5 7 8 7 50 ¥73 BSU-464 4 64 7 8 7 50 ¥194
BSU-412 4 12 7 8 7 50 ¥73 BSU-465 4 65 7 8 7 50 ¥194
BSU-412.5 4 12.5 7 8 7 50 ¥73 BSU-466 4 66 7 8 7 50 ¥205 ステー
BSU-413 4 13 7 8 7 50 ¥84 BSU-468 4 68 7 8 7 50 ¥205 配線部品
BSU-413.5 4 13.5 7 8 7 50 ¥84 BSU-470 4 70 7 8 7 50 ¥199
BSU-414 4 14 7 8 7 50 ¥89 BSU-472 4 72 7 8 7 50 ¥210
BSU-414.5 4 14.5 7 8 7 50 ¥89 BSU-474 4 74 7 8 7 50 ¥210 主幹バー
BSU-415 4 15 7 8 7 50 ¥84 BSU-475 4 75 7 8 7 50 ¥210 分岐バー
グリーンボルト
BSU-415.5 4 15.5 7 8 7 50 ¥89 BSU-476 4 76 7 8 7 50 ¥227
BSU-416 4 16 7 8 7 50 ¥95 BSU-478 4 78 7 8 7 50 ¥227
BSU-416.5 4 16.5 7 8 7 50 ¥95 BSU-480 4 80 7 8 7 50 ¥216 蝶 番
BSU-417 4 17 7 8 7 50 ¥95 BSU-485 4 85 7 8 7 50 ¥221 ピ ン
BSU-417.5 4 17.5 7 8 7 50 ¥95 BSU-490 4 90 7 8 7 50 ¥232 カラー
BSU-418 4 18 7 8 7 50 ¥95 BSU-495 4 95 7 8 7 50 ¥243
BSU-418.5 4 18.5 7 8 7 50 ¥95 BSU-4100 4 100 7 8 7 50 ¥265
BSU-419 4 19 7 8 7 50 ¥95 BSU-4110 4 110 7 8 7 50 ¥287 止め金
BSU-419.5 4 19.5 7 8 7 50 ¥95 BSU-4120 4 120 7 8 7 50 ¥309 ロット棒
BSU-420 4 20 7 8 7 50 ¥89 BSU-4130 4 130 7 8 7 50 ¥326
BSU-421 4 21 7 8 7 50 ¥106 BSU-4140 4 140 7 8 7 50 ¥353
BSU-422 4 22 7 8 7 50 ¥106 BSU-4150 4 150 7 8 7 50 ¥364 ボ ス
BSU-423 4 23 7 8 7 50 ¥106 BSU-508 5 8 10 5 8 10 ¥100 ビ ス
アイボルト
BSU-424 4 24 7 8 7 50 ¥106 BSU-510 5 10 10 7 8 10 ¥100
BSU-425 4 25 7 8 7 50 ¥106 BSU-512 5 12 10 9 8 10 ¥100
BSU-426 4 26 7 8 7 50 ¥122 BSU-515 5 15 10 10 8 10 ¥111
BSU-427 4 27 7 8 7 50 ¥122 BSU-518 5 18 10 10 8 10 ¥111 アース端子
BSU-428 4 28 7 8 7 50 ¥122 BSU-520 5 20 10 10 8 10 ¥111
BSU-429 4 29 7 8 7 50 ¥128 BSU-525 5 25 10 10 8 10 ¥144
BSU-430 4 30 7 8 7 50 ¥117 BSU-530 5 30 10 10 8 10 ¥155
BSU-431 4 31 7 8 7 50 ¥128 BSU-535 5 35 10 10 8 10 ¥172 サポーター
BSU-432 4 32 7 8 7 50 ¥128 BSU-540 5 40 10 10 8 10 ¥172
BSU-433 4 33 7 8 7 50 ¥128 BSU-545 5 45 10 10 8 10 ¥183
BSU-434 4 34 7 8 7 50 ¥128 BSU-550 5 50 10 10 8 10 ¥194
BSU-435 4 35 7 8 7 50 ¥128 BSU-555 5 55 10 10 8 10 ¥199 キャッチ
マグネット
BSU-436 4 36 7 8 7 50 ¥139 BSU-560 5 60 10 10 8 10 ¥210
パチン錠
BSU-437 4 37 7 8 7 50 ¥139 BSU-565 5 65 10 10 8 10 ¥232
BSU-438 4 38 7 8 7 50 ¥139 BSU-570 5 70 10 10 8 10 ¥265
BSU-439 4 39 7 8 7 50 ¥139 BSU-575 5 75 10 10 8 10 ¥276
BSU-440 4 40 7 8 7 50 ¥139 BSU-580 5 80 10 10 8 10 ¥309 パッキン
BSU-441 4 41 7 8 7 50 ¥139 BSU-585 5 85 10 10 8 10 ¥320
BSU-442 4 42 7 8 7 50 ¥139 BSU-590 5 90 10 10 8 10 ¥331
BSU-443 4 43 7 8 7 50 ¥139 BSU-595 5 95 10 10 8 10 ¥364
BSU-444 4 44 7 8 7 50 ¥139 BSU-5100 5 100 10 10 8 10 ¥386 スライドレール
BSU-445 4 45 7 8 7 50 ¥139 BSU-5110 5 110 10 10 8 10 ¥419
BSU-446 4 46 7 8 7 50 ¥150 BSU-5120 5 120 10 10 8 10 ¥441
BSU-447 4 47 7 8 7 50 ¥150 BSU-5125 5 125 10 10 8 10 ¥496
BSU-448 4 48 7 8 7 50 ¥150 BSU-5130 5 130 10 10 8 10 ¥529 バンド
BSU-449 4 49 7 8 7 50 ¥150 BSU-5140 5 140 10 10 8 10 ¥584 金 具
BSU-450 4 50 7 8 7 50 ¥150 BSU-5150 5 150 10 10 8 10 ¥606
アジャスター
キャスター
342
p339_348_hoshimoto.indd 342 2023/09/14 14:05
