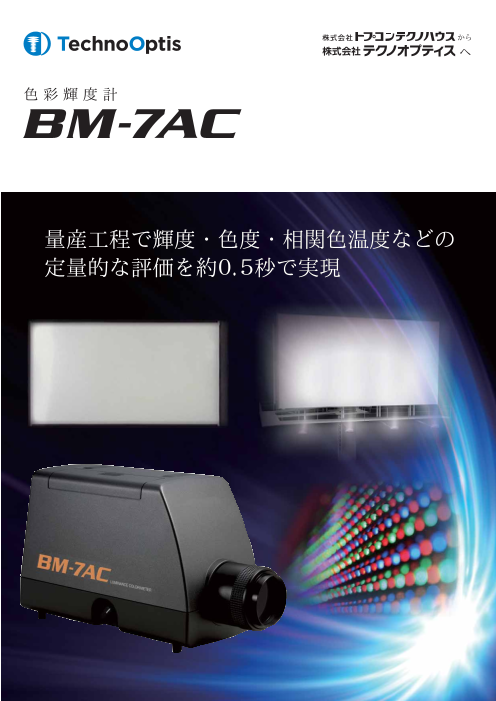

【Topcon】色彩輝度計 BM-7AC

量産⼯程で輝度・⾊度・相関⾊温度などの 定量的な評価を約0.5秒で実現

製造ラインで使⽤できる測定スピードを実現 ⾊ 彩 輝 度 計 ■BM-7ACの主な⽤途 FPD関連の光学特性評価、ランプなどの各種光源の 輝度、⾊度、⾊温度特性 FPD 光学フィルム LEDバックライト ストップランプ ライセンスランプ LED 主な特⻑ Point.1 ⾼速測定を実現 Point.6 アナログ出⼒〔特注オプション BM　-7A　C A　NA〕 測定スピード約0.5秒の⾼速測定。量産ラインでの測定に⼒を発揮します。 XYZに対応した3チャンネルのアナログ出⼒は、レコーダやオシロスコープ などによる記録、波形観測が可能です。 例）ディスプレイのフリッカ測定や点滅光源の⽴ち上り、⽴ち下り応答特性など。 Point.2 ⾼耐久性 測定レンジ FAST ⾮回転構造フィルタ⽅式の採⽤により⾼耐久性を有しています。 X Y Z 1 30ms 30ms 30ms 90% 2 30ms 30ms 30ms 3 30ms 30ms 30ms 0% Point.3 輝度精度 4 0.3ms 0.3ms 0.3ms 5 0.3ms 0.3ms 0.3ms 輝度精度±2％以内（測定⾓2°、5cd/m2以上、オートレンジ動作時、 ※応答速度とは、ファンクションジェネレータによる⽅形波で駆動したLEDを測定した場合に A光源）を実現しました。 おいて、本器のアナログ出⼒がピーク値の90％に到達するまでの時間をいいます。 ※点滅光源などの特性をアナログ出⼒で観測する場合には、FASTに設定してください。 ○出⼒インピーダンスは、約100Ωです。記録計は、⼊⼒インピーダンスが10kΩ以上のものを ご使⽤ください。 ○アナログ出⼒電圧︓ 0〜3.0Ｖ Point.4 オート測定 測定サンプルの明るさに合わせて最適なレンジが⾃動的に選択されるオート モード機能搭載しています。 Point.5 インターフェース内蔵 USBとRS-232Cの2系統の出⼒を 備えています。 ■【参考値】A 光源と弊社所有⾊ガラスフィルタの組合せに対する⾊度精度  ⊿x、⊿y: ±0.03 以内（オートレンジ動作時 A 光源） (画像はアナログ出⼒タイプになります。)

安定性を追及したローコストベーシックモデル 標準付属のアプリケーションソフトで本体制御やデータ管理・分析も簡単。 測⾊プログラムCS-900A（標準付属） ⾊彩輝度計 BM-7AC をサポートする Windows ⽤ アプリケーションソフト CS-900A。 パソコンで BM-7AC 本体の制御や、測定データの 収集、保存、グラフ化などが簡単にでき、豊富なデータ 処理により応⽤範囲が広がります。 任意の⾊度範囲を設定することで、測定したデータが ⾊度範囲内か否か管理する事も可能です。 ⾊度グラフ 測定条件・メモ 測⾊データ ○⾊度グラフ xy ⾊度図 uʼvʼ⾊度図 a*b* ⾊度図 u*v* ⾊度図 表 ⽰ ︓各種⾊度グラフなど 動作環境（推奨） 表 ⽰ モ ー ド ︓L, xy, XYZ, uʼv,̓ u*v*, L*a*b*,⾊温度,偏差,主波⻑,刺激純度,⾊度統計 ■OS : Windows® 7 Ultimate / Professional (32bit/64bit) 測定条件設定︓AUTO︓ 各フィルタの最適な測定レンジを⾃動設定し測定します。 Windows® 8.1 Pro 以上 (32bit/64bit) MANUAL︓各フィルタ各々に測定レンジを⼿動設定し測定します。 Windows® 10 Pro 以上 (32bit/64bit) 測定種別︓ Single / Interval / Continue ■CPU : Intel® Core™ i3 2.4GHz 以上 ※64bit の場合はamd64 のみ対応 ⾊範囲設定︓⾊度図で設定している⾊範囲の判定を表⽰します。 ■HDD : 1GB 以上 ■Memory : 1GB 以上 ■Ports : USB2.0ポート(1個)またはRS-232C シリアルポート(1個) *RS-232Cケーブルは、DOS/Vパソコン対応ストレートケーブルを別途ご⽤意下さい。 ※Microsoft及びWindowsは、⽶国Microsoft Corporation社の⽶国およびその他の国における  登録商標または商標です。 ※Intelは、インテル社の登録商標です。 ※その他記載された社名、製品名などは、⼀般に各社の登録商標および商標です。 ■システム図 減光フィルタ 標準⽩⾊板 MF-10 アタッチメントレンズ WS-3 MF-100 AL-6、AL-11、AL-12 ファイバープローブ FP-3P ITVアダプタ IA-1A 1/2型CCDカメラ（★） 測⾊プログラム CS-900A 微動台 S-4 三脚 5N型 オシロスコープ（★） レコーダ（★） パソコン（★） （★）市販品 ■各部の名称 内部操作スイッチ ■⼨法図 ⾊度基準試料による校正や、内蔵インターフェースの ハンドル 各種パラメータの設定等に使⽤します。 対物レンズ （焦点調節リング） （55.5） 234.8 （33〜40） 120 インタフェースコネクタ アナログ出⼒コネクタ 測定⾓切換スイッチ （USB/RS-232C） （X・Y・Z）オプション （2°・1°・0.2°・0.1°） ファインダ パネルスイッチ ○AUTO/MANU ○MODE 25 142 4-M4X0.7 A 4-ø9 （⼯具⽤） 三脚座基準⾯  オートレンジ・マニュアル  表⽰モードの切り換え 表⽰部  レンジの切り換え 電源 ○CAL ○RUN/HOLD スイッチ  キャリブレーションを⾏う場合に使⽤します。 フリーラン・表⽰ホールドの切り換え ○FAST/SLOW  応答速度の切り換え  表⽰部の照明のON・OFF切り換え A DC⼊⼒コネクタ 110 1/4-20 UNC（深さ 6） カメラ⽤三脚ネジ（JIS B 7103） 41 33 51 120 126 161 205.5

■仕様・性能 ■別売付属品 光 学 系 対物レンズ:焦点距離 f = 80mm、F2.5／接眼レンズ:観測視界5ﾟ、視度調整範囲 ±5diopter ●アタッチメントレンズ3種 AL-6/AL-11/AL-12 分 光 感 度 特 性 CIE 1931 等⾊関数に近似 本体の対物レンズにセットして、合焦距離を短縮し、 受 光 素 ⼦ シリコンフォトダイオード 3素⼦式 (X,Ｙ,Ｚ) 最⼩測定⾯積を⼩さくします。微⼩な対象物の測定を 測 定 ⾓ 2ﾟ/1ﾟ/0.2ﾟ/0.1ﾟ 切換式 可能にするレンズです。 測 定 距 離 350mm〜∞ （対物レンズ前⾯より） 測定⾓ 測定距離(mm) 350 500 1000 5000 10000 （微⼩⾯を測定する場合） AL-6 AL-11 AL-12 測定径(mmφ) 2ﾟ 10 15.4 32.8 169 341 （測定距離 52〜67mm） （測定距離 20.4〜24.8mm） （測定距離 165〜197mm） 1ﾟ 5 7.7 16.4 85 170 2° 1.98〜2.75 1.22〜1.49 3.11〜3.97 0.2ﾟ 1 1.5 3.3 17 34 1° 0.99〜1.37 0.61〜0.74 1.56〜1.99 0.1ﾟ 0.5 0.8 1.6 8 17 0.2° 0.20〜0.27 0.12〜0.15 0.31〜0.40 x,y,L(x,y:⾊度座標、L:輝度)±⊿、 u',v',L(u'、v':⾊度座標、L:輝度)±⊿ 0.1° 0.10〜0.13 0.06〜0.07 0.16〜0.20 測 定 内 容 ※測定径はアパーチヤーミラーの加⼯精度により多少変化します。 X,Y,Z(X,Y,Z:三刺激値)±⊿、 Tc,duv,L(Tc:相関⾊温度、duv:偏差)±⊿ ※測定距離の定義は、アタッチメントレンズ⾦物先端からの距離で⽰されています。 CIE 1976 L*a*b* ⊿Eab*±⊿、 CIE 1976 L*u*v* ⊿Euv*±⊿ 測 定 レ ン ジ オート/マニュアル 5段切換 ●標準⽩⾊板 WS-3 0.01〜12,000,000cd/m2 物体⾊や指向性のある光源を測定する際に使⽤します。 測定⾓ ●輝度率︓90％以上（測定条件︓0°⼊射、45°観測） 2ﾟ 1ﾟ 0.2ﾟ 0.1ﾟ ●材質︓硫酸バリウム（BaSO4）●外形︓ø78mm t＝12.5mm 測 定 範 囲 レンジ1 0.01〜30 0.04〜120 1〜3,000 4〜12,000 ●有効⽩⾊⾯︓ø40mm（中⼼部） (精度保証範囲ではありません) 測 定 レンジ2 0.03〜90 0.12〜360 3〜9,000 12〜36,000 レ レンジ3 0.1〜300 0.4〜1,200 10〜30,000 40〜120,000 ●ファイバープローブ FP-3P ン レンジ4 1〜3,000 4〜12,000 100〜300,000 400〜1,200,000 ジ 測定物の発する光を対物レンズ側に導くためのライト レンジ5 10〜30,000 40〜120,000 1,000〜3,000,000 4,000〜12,000,000 ガイドです。 精    度* ○輝度1︓1〜5cd/m2 ︓±4%以内 (測定⾓2ﾟ、オートレンジ動作時、A光源) ●有効測定⾓︓2° ●測定径︓ø3mm〜φ10mm ○輝度2︓5cd/m2以上︓±2%以内 (測定⾓2ﾟ、オートレンジ動作時、A光源) ●測定距離︓31.0mm〜84.9mm ●ファイバー⻑さ︓約1m ○⾊度 ︓10cd/m2以上︓dx,dy : ±0.002以内 (測定⾓2ﾟ、オートレンジ動作時、A光源) 繰 返 し 精 度 ○輝度1︓1〜5cd/m2︓1%以下 (測定⾓2ﾟ、2σ、SLOWモード、オートレンジ、Ａ光源) ●ITVアダプタ IA-1A ○輝度2︓5cd/m2以上︓0.5%以下 (測定⾓2ﾟ、2σ、SLOWモード、オートレンジ、Ａ光源) CCDカメラと本機を接続するためのアダプタです。 ○⾊度1︓1〜5cd/m2︓⾊度xy 0.005以内 (測定⾓2ﾟ、SLOWモード、オートレンジ、Ａ光源) ○⾊度2︓5cd/m2以上︓⾊度xy 0.002以内 (測定⾓2ﾟ、SLOWモード、オートレンジ、Ａ光源) 測 定 時 間 FAST/SLOWいずれの場合も約0.5秒 表 ⽰ ドットマトリクス液晶表⽰ 20⽂字×4⾏ 照明機能付 最 ⼩ 輝 度 表 ⽰ 0.01cd/m2 ●減光フィルタ2種 MF-10/MF-100 インタフェース USB/RS-232C切換式 電 源 専⽤ACアダプタ (AC100V,50/60Hz) 本機の測定範囲を超える明るい対象物の測定に⽤いる メッシュタイプの減光フィルタです。 消 費 電 ⼒ 約2.5W 使 ⽤ 条 件 温度 : 0〜40℃/湿度 : 85％R.H.以下 (ただし、結露なきこと) 保 存 条 件 温度 : -20〜60℃/湿度 : 85％R.H.以下 (ただし、結露なきこと) 外 形 ⼨ 法 約325mm (⻑さ)×120mm (幅)×162mm (⾼さ) ●三脚 5N型 質 量 約3kg (本体のみ) *本カタログ内の精度値（輝度・⾊度）は、弊社の定める基準光源・測定条件における規格値です。 測定物の視準が容易に⾏えます。 *本製品の特性上、光源や測定条件、測定環境などの違いにより、記載の規格値を上まわる誤差が⽣じる場合があります。 ●最⾼⾼さ︓1835mm ●最低⾼さ︓585mm ●収納⻑さ︓810mm  ●三脚⾜段数︓3段 ■BM-7AC 標準構成 ●質量︓約4.8kg、雲台付 ○BM-7AC本体...................................1台 ○ACアダプタ....................................1個 ○対物レンズキャップ..........................1個 ●微動台 S-4 ○接眼レンズキャップ..........................1個 ○クイックマニュアル..........................1冊 三脚5N型の雲台を外し、本ユニットを取り付けることで 上下左右の視準が容易に⾏えます。 ○CD-ROM（取扱説明書/測⾊プログラムCS-900A)......1枚 ●仰⾓︓40°  ●俯⾓︓80° ○アナログ出⼒プラグ.........................３個 ●回転︓360°  ●質量︓約1.7kg ※アナログ出⼒プラグはアナログ出⼒仕様のみ  同梱となります。 ●キャリングケース ※キャリングケースは別売となります。 未使⽤時の保管や移動時の持運びに便利な格納ケースです。 ※画⾯は⼀部はめ込み合成です。 ※カタログの掲載商品の仕様及び外観は改良のため予告なく変更されることがあります。 ※カタログ掲載商品には別売品が含まれている場合があります。 ※カタログと実際の商品の⾊は、撮影・印刷の関係で多少ことなる場合があります。 安全に関するご注意 正しく安全にお使いいただくため、ご使⽤の前に必ず「取扱説明書」をよくお読み下さい。 ・必ず指定の電源電圧に接続してご使⽤下さい。 接続を誤ると、⽕災や感電の原因となります。 ⽇本製 M a d e i n J a p a n © 2018 Printed in Japan 2022 10 3
