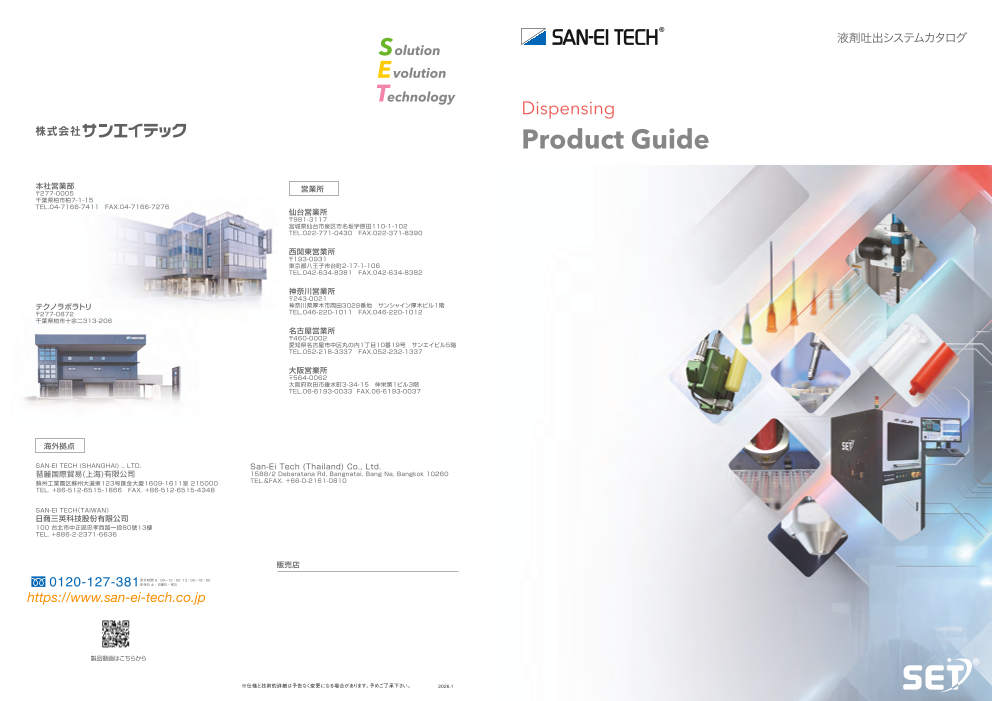

液剤吐出システムカタログ olution volution echnology Dispensing Product Guide 本社営業部 〒277-0005 営業所 千葉県柏市柏7-1-15　 TEL.04-7166-7411　FAX.04-7166-7276 仙台営業所 〒981-3117　 宮城県仙台市泉区市名坂字原田110-1-102 TEL.022-771-0430　FAX.022-371-8390 西関東営業所 〒193-0931 東京都八王子市台町2-17-1-106 TEL.042-634-8381　FAX.042-634-8382 神奈川営業所 〒243-0021 テクノラボラトリ 神奈川県厚木市岡田3028番地　サンシャイン厚木ビル1階 〒277-0872 TEL.046-220-1011　FAX.046-220-1012 千葉県柏市十余二313-206 名古屋営業所 〒460-0002 愛知県名古屋市中区丸の内1丁目１０番１９号　サンエイビル5階 TEL.052-218-3337　FAX.052-232-1337 大阪営業所 〒564-0062 大阪府吹田市垂水町3-34-15　伸栄第1ビル3階 TEL.06-6193-0033 FAX.06-6193-0037 海外拠点 SAN-EI TECH (SHANGHAI) ., LTD. San-Ei Tech (Thailand) Co., Ltd. 1588/2 Debaratana Rd, Bangnatai, Bang Na, Bangkok 10260 蘇州工業園区蘇州大道東123号匯金大厦1609-1611室 215000 TEL.&FAX. ＋66-0-2161-0810 TEL. ＋86-512-6515-1866　FAX. ＋86-512-6515-4348 SAN-EI TECH（TAIWAN） 日商三英科技股份有限公司 100 台北市中正區忠孝西路一段80號13樓 TEL. +886-2-2371-6636 販売店 0120-127-381受付時間 9：00～12：00 13：00～18：00 定休日 土・日曜日・祝日 https://www.san-ei-tech.co.jp 製品動画はこちらから ※仕様と技術的詳細は予告なく変更になる場合があります。予めご了承下さい。 2026.1

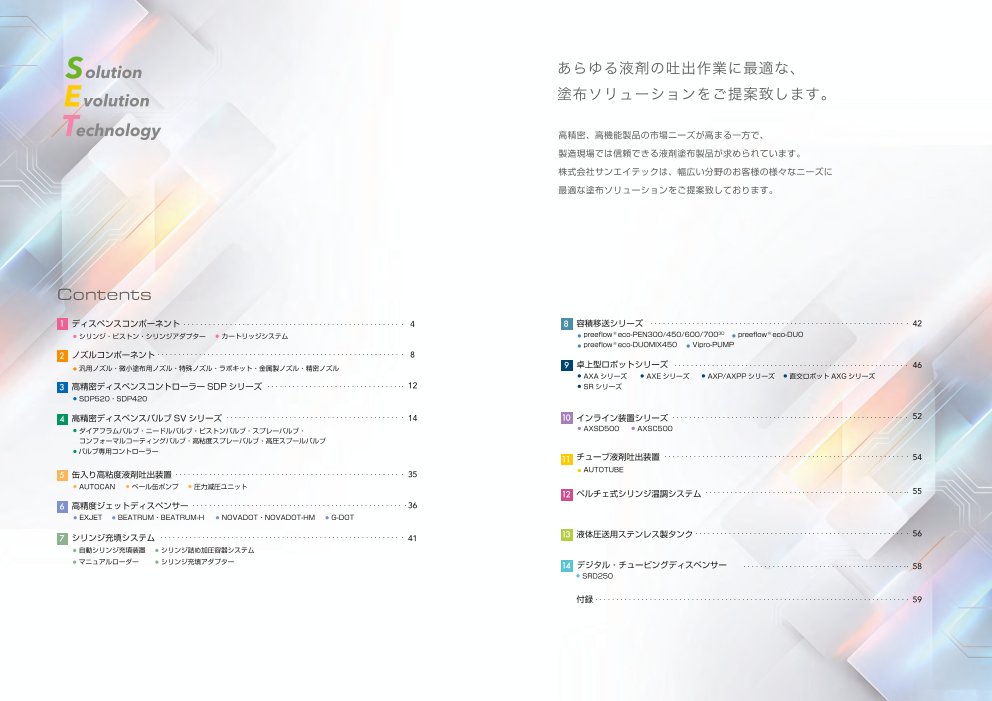

olution あらゆる液剤の吐出作業に最適な、 volution 塗布ソリューションをご提案致します。 echnology 高精密、高機能製品の市場ニーズが高まる一方で、 製造現場では信頼できる液剤塗布製品が求められています。 株式会社サンエイテックは、幅広い分野のお客様の様々なニーズに 最適な塗布ソリューションをご提案致しております。 Contents 1 ディスペンスコンポーネント 4 8 容積移送シリーズ 42 シリンジ・ピストン・シリンジアダプター カートリッジシステム preeflow® eco-PEN300/450/600/7003D preeflow® eco-DUO preeflow® eco-DUOMIX450 Vipro-PUMP 2 ノズルコンポーネント 8 汎用ノズル・微小塗布用ノズル・特殊ノズル・ラボキット・金属製ノズル・精密ノズル 9 卓上型ロボットシリーズ 46 AXAシリーズ AXEシリーズ AXP/AXPPシリーズ 直交ロボットAXGシリーズ 3 高精密ディスペンスコントローラーSDPシリーズ 12 SRシリーズ SDP520・SDP420 4 高精密ディスペンスバルブSVシリーズ 14 10 インライン装置シリーズ 52 ダイアフラムバルブ・ニードルバルブ・ピストンバルブ・スプレーバルブ・ AXSD500 AXSC500 コンフォーマルコーティングバルブ・高粘度スプレーバルブ・高圧スプールバルブ バルブ専用コントローラー 11 チューブ液剤吐出装置 54 AUTOTUBE 5 缶入り高粘度液剤吐出装置 35 AUTOCAN ペール缶ポンプ 圧力減圧ユニット 12 ペルチェ式シリンジ温調システム 55 6 高精度ジェットディスペンサー 36 EXJET BEATRUM・BEATRUM-H NOVADOT・NOVADOT-HM G-DOT 7 シリンジ充填システム 41 13 液体圧送用ステンレス製タンク 56 自動シリンジ充填装置 シリンジ詰め加圧容器システム マニュアルローダー シリンジ充填アダプター 14 デジタル・チュービングディスペンサー 58 SRD250 付録 59

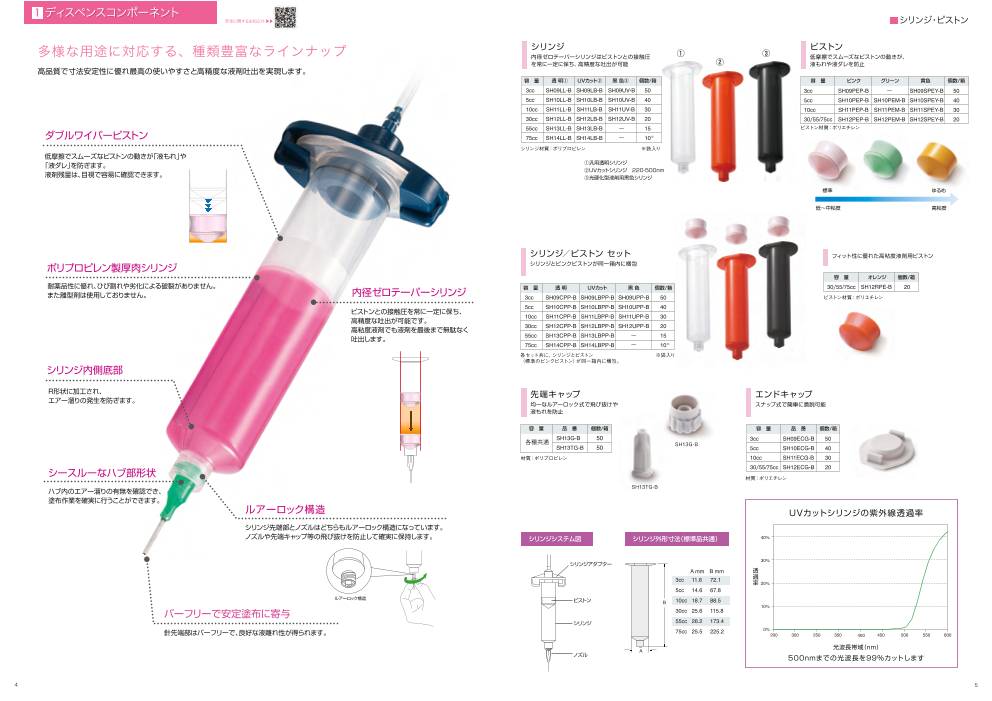

1 ディスペンスコンポーネント 安全に関するお知らせ ▶▶ シリンジ・ピストン 多様な用途に対応する、種類豊富なラインナップ シリンジ ピストン 内径ゼロテーパーシリンジはピストンとの接触圧 ① ③ 低摩擦でスムーズなピストンの動きが、 を常に一定に保ち、高精度な吐出が可能 ② 液もれや液ダレを防止 高品質で寸法安定性に優れ最高の使いやすさと高精度な液剤吐出を実現します。 容　量 透 明① UVカット② 黒 色③ 個数/箱 容　量 ピンク グリーン 黄色 個数/箱 3cc SH09LL-B SH09LB-B SH09UV-B 50 3cc SH09PEP-B ー SH09SPEY-B 50 5cc SH10LL-B SH10LB-B SH10UV-B 40 5cc SH10PEP-B SH10PEM-B SH10SPEY-B 40 10cc SH11LL-B SH11LB-B SH11UV-B 30 10cc SH11PEP-B SH11PEM-B SH11SPEY-B 30 30cc SH12LL-B SH12LB-B SH12UV-B 20 30/55/75cc SH12PEP-B SH12PEM-B SH12SPEY-B 20 55cc SH13LL-B SH13LB-B ー 15 ピストン材質：ポリエチレン ダブルワイパーピストン 75cc SH14LL-B SH14LB-B ー 10※ シリンジ材質：ポリプロピレン ※袋入り 低摩擦でスムーズなピストンの動きが「液もれ」や 「液ダレ」を防ぎます。 ①汎用透明シリンジ ②UVカットシリンジ　220-500nm 液剤残量は、目視で容易に確認できます。 ③光硬化型液剤用黒色シリンジ 標準 ゆるめ 低～中粘度 高粘度 シリンジ／ピストン セット フィット性に優れた高粘度液剤用ピストン ポリプロピレン製厚肉シリンジ シリンジとピンクピストンが同一箱内に梱包 容　量 オレンジ 個数/箱 耐薬品性に優れ、ひび割れや劣化による破裂がありません。 また離型剤は使用しておりません。 内径ゼロテーパーシリンジ 容　量 透 明 UVカット 黒 色 個数/箱 30/55/75cc SH12RPE-B 20 3cc SH09CPP-B SH09LBPP-B SH09UPP-B 50 ピストン材質：ポリエチレン 5cc SH10CPP-B SH10LBPP-B SH10UPP-B 40 ピストンとの接触圧を常に一定に保ち、 高精度な吐出が可能です。 10cc SH11CPP-B SH11LBPP-B SH11UPP-B 30 高粘度液剤でも液剤を最後まで無駄なく 30cc SH12CPP-B SH12LBPP-B SH12UPP-B 20 吐出します。 55cc SH13CPP-B SH13LBPP-B ー 15 75cc SH14CPP-B SH14LBPP-B ー 10※ 各セット共に、シリンジとピストン ※袋入り （標準のピンクピストン）が同一箱内に梱包。 シリンジ内側底部 R形状に加工され、 先端キャップ エンドキャップ エアー溜りの発生を防ぎます。 均一なルアーロック式で飛び抜けや スナップ式で簡単に着脱可能 液もれを防止 容　量 品　番 個数/箱 容　量 品　番 個数/箱 各種共通 SH13G-B 50 3cc SH09ECG-B 50 SH13TG-B 50 SH13G-B 5cc SH10ECG-B 40 材質：ポリプロピレン 10cc SH11ECG-B 30 30/55/75cc SH12ECG-B 20 シースルーなハブ部形状 材質：ポリエチレン SH13TG-B ハブ内のエアー溜りの有無を確認でき、 塗布作業を確実に行うことができます。 ルアーロック構造 UVカットシリンジの紫外線透過率 シリンジ先端部とノズルはどちらもルアーロック構造になっています。 ノズルや先端キャップ等の飛び抜けを防止して確実に保持します。 シリンジシステム図 シリンジ外形寸法（標準品共通） 40% 30% シリンジアダプター A mm B mm 透 3cc 11.6 72.1 過 率20% 5cc 14.6 67.8 ルアーロック構造 ピストン B 10cc 18.7 88.5 10% バーフリーで安定塗布に寄与 30cc 25.6 115.8 シリンジ 55cc 26.2 173.4 針先端部はバーフリーで、良好な液離れ性が得られます。 75cc 25.5 225.2 0% 200 300 250 350 400 450 500 550 600 A 光波長帯域（nm） ノズル 500nmまでの光波長を99%カットします 4 5

シリンジアダプター カートリッジシステム シリンジアダプター カートリッジシステム 一体成型のアダプターにOリングがセット カートリッジは75cc、180cc、360cc、600cc、910ccの5種類 チューブ外径φ4mm仕様には安全クリップが装着され、2種類のコネクター形状をラインナップ カートリッジ外容器の耐久性は最大0.69MPa クイックコネクター仕様（標準品） メタルコネクター仕様 種　　　類 75cc（2.5oz） 180cc（6oz） 360cc（12oz） 600cc（20oz） 910cc（32oz） 入数 容　量 φ4mm φ6mm φ4mm φ6mm 個数/箱 0.9m 1.8m 0.9m 1.8m 0.9m カートリッジ内容器 5190C 5192C 5194C 3704 3705 10 3cc 1000BSH48 1000BSH48-6 1000DSH48 1000DSH48-6 1000BSH48-ST 1000DSH48-ST 1 標準（黒） 5196 − 10 5cc 1000BSH49 1000BSH49-6 1000DSH49 1000DSH49-6 1000BSH49-ST 1000DSH49-ST 1 10cc 1000BSH50 1000BSH50-6 1000DSH50 1000DSH50-6 1000BSH50-ST 1000DSH50-ST 1 プランジャー ワイパータイプ（半透明） 5196WP-LD 3709 10 30/55/75cc 1000BSH52 1000BSH52-6 1000DSH52 1000DSH52-6 1000BSH52-ST 1000DSH52-ST 1 スカートタイプ（半透明） 5196PRS − 10 アダプター部材質：ポリアセタール　ホース部材質：ポリウレタン　Oリング：BUNA　メタルコネクター用はチューブの長さ0.9mです。　※メタルコネクター用は他社製ディスペンサーとの互換性があります。 エンドキャップ A605 3703 10 先端キャップ 5192RT 10 キャップ SAR65R SAR95R SAR3700CAP 1 外容器 キャップ用ガスケット 560066 SAR95G SC40222（Oリング） 1 本体 SAR90R SAR92R SAR94R SAR3720R SAR3732R 1 インターコネクトホース ST10 1 チップアダプター SF86 1 クイックコネクター仕様（標準品） メタルコネクター仕様 インターコネクトホース 交換用Oリング（シリンジアダプター用） BUNAは標準品で多くの液剤に適用 溶剤や反応性液剤をご使用の場合はVITON、EPRが選択可能 BUNA VITON EPR 容　量 ニトリルゴム フッ素ゴム エチレンプロピレンゴム 個数/箱 外容器（キャップ） 3cc SH48R-B SH48RV-B SH48RE-B 10 5cc SH49R-B SH49RV-B SH49RE-B 10 10cc SH50R-B SH50RV-B SH50RE-B 10 30/55/75cc SH52R-B SH52RV-B SH52RE-B 10 カートリッジ内容器 カートリッジリザーバー プランジャー 外容器（本体） リテーナー（外容器）寸法 カートリッジ A B 75cc 95mm 46mm ホットメルト (PUR）用シリンジ ※シリンジアダプター（別売）をご購入の際はお問い合わせください 180cc 178mm 49mm 360cc 308mm 49mm ホットメルト（PUR）用耐熱シリンジ ホットメルト（PUR）用耐高温シリンジ 600cc 268mm 71mm 耐熱温度135℃（圧力Max:0.4MPa） 耐熱温度180℃（圧力Max:0.5MPa） 910cc 370mm 71mm 容　量 透明PP 個数/箱 容　量 透明PP 個数/箱 30cc SI-30LH-B 20 30cc SI-30LT-B 20 チップアダプター テーパーノズル A A A スペシャルノズル ※各種ノズル：ノズルコンポーネント（P9）をご参照ください B B B 75cc 180cc/360cc 600cc/910cc 6 7

2 ノズルコンポーネント 安全に関するお知らせ ▶▶ 汎用ノズル・微小塗布用ノズル 正確な液剤吐出はノズル選定で決まります ・ 針の先端をバーフリーとし、安定塗布に寄与 GPニードルノズル TTテーパーノズル ・ 豊富なラインナップは多様な液剤の特性、ワークの形状に適合 針長、口径のサイズが豊富です。多くの液剤に対応 汎用 汎用 テーパー状の内径形状は高粘度液剤をスムーズに 針の先端をバーフリーとし安定塗布に寄与します ノズル 吐出 ノズル ジェル状の瞬間接着剤の塗布にも最適 針　　　長 ゲージ カラー 本数/箱 内径 外径 材　質 ゲージ 6.4mm 12.7mm 25.4mm 38.1mm （mm)（mm) カラー 本数/箱 標準 硬質 14 SH14-0.25-B SH14-B SH14-1-B SH14-1.5-B オリーブ 50 14 1.60 2.03 SH14TT-B SH14RTT-B オリーブ 50 15 SH15-0.25-B SH15-B SH15-1-B SH15-1.5-B アンバー 50 16 1.19 1.63 SH16TT-B SH16RTT-B グレー 50 18 SH18-0.25-B SH18-B SH18-1-B SH18-1.5-B グリーン 50 18 0.84 1.25 SH18TT-B SH18RTT-B グリーン 50 20 SH20-0.25-B SH20-B SH20-1-B SH20-1.5-B ピンク 50 20 0.59 1.02 SH20TT-B SH20RTT-B ピンク 50 21 SH21-0.25-B SH21-B SH21-1-B SH21-1.5-B パープル 50 22 0.41 0.81 SH22TT-B SH22RTT-B ブルー 50 22 SH22-0.25-B SH22-B SH22-1-B SH22-1.5-B ブルー 50 25 0.25 0.79 SH25TT-B SH25RTT-B レッド 50 段差のないハブ部と針部の接合部分 SETノズルバーフリー先端部 23 SH23-0.25-B SH23-B SH23-1-B SH23-1.5-B オレンジ 50 27 0.20 0.41 ー SH27RTT-B ホワイト 50 25 SH25-0.25-B SH25-B SH25-1-B SH25-1.5-B レッド 50 標準材質：ポリエチレン 27 SH27-0.25-B SH27-B ー ー クリアー 50 硬質材質：ポリプロピレン 30 SH30-0.25-B SH30-B ー ー ラベンダー 50 32 SH32-0.25-B 　ー ー ー イエロー 25 ノズル色別チャート（GP ニードルノズル、アングルノズル） ハブ部材質：ポリプロピレン 針部材質：ステンレス カラー ゲージ ID（内径）mm OD（外径）mm オリーブ 14 1.55 1.83 アンバー（琥珀色） 15 1.37 1.65 グリーン 18 0.91 1.27 アングルノズル ピンク 20 0.61 0.91 PPフレキシブルノズル ワークの内側へのアプローチが可能。角度は45度、 汎用 汎用 90度の2種類 ノズル 差込みが難しい部位や溶剤の塗布に最適 パープル 21 0.51 0.81 ポリプロピレンの針部はワークを傷つけずに塗布可能 ノズル ブルー 22 0.41 0.71 針　　　長 ゲージ カラー 本数/箱 外径 針　　　長 ゲージ 内径 オレンジ 23 0.33 0.64 12.7mm/45° 12.7mm/90° （mm)（mm) カラー 本数/箱 12.7mm 38.1mm 14 SH14-B-45 SH14-B-90 オリーブ 50 15 1.35 1.65 SH15PPS-B SH15PP-B アンバー 50 レッド（赤） 25 0.25 0.51 15 SH15-B-45 SH15-B-90 アンバー 50 18 0.80 1.21 SH18PPS-B SH18PP-B グリーン 50 クリアー（透明） 27 0.21 0.41 18 SH18-B-45 SH18-B-90 グリーン 50 20 0.47 0.85 SH20PPS-B SH20PP-B ピンク 50 20 SH20-B-45 SH20-B-90 ピンク 50 25 0.40 0.80 SH25PPS-B SH25PP-B レッド ラベンダー 30 0.16 0.31 50 21 SH21-B-45 SH21-B-90 パープル 50 ハブ部材質：ポリプロピレン イエロー 32 0.11 0.23 22 SH22-B-45 SH22-B-90 ブルー 50 針部材質：ポリプロピレン 23 SH23-B-45 SH23-B-90 オレンジ 50 25 SH25-B-45 SH25-B-90 レッド 50 27 SH27-B-45 SH27-B-90 クリアー 50 柔軟な針部は製品を傷つけません 30 SH30-B-45 SH30-B-90 ラベンダー 50 実寸図（例） ハブ部材質：ポリプロピレン 単位：mm 針部材質：ステンレス シャンファーニードルノズル 微少 針部先端がくさび型に精密加工され、液剤との付着面積を最小化 塗布用 より安定した微量塗布が可能 ノズル 先端 針　　　長 ゲージ 内径 外径 カラー 本数/箱 （mm)（mm) 6.4mm 7.0mm 9.5mm 12.7mm 23 0.34 0.64 ー ー ー SH23CH-B オレンジ 50 25 0.26 0.51 ー ー ー SH25CH-B レッド 50 27 0.21 0.41 SH27CH-0.25-B ー ー ー クリアー 25 30 0.17 0.51 ー ー SH30CH-B ー レッド 25 33 0.11 0.41 ー SH33CH-B ー ー クリアー 25 GP GP GP GP TT シャンファー TLC ブラシ （先端部イメージ図） ハブ部材質：ポリプロピレン 針部材質：ステンレス ※内径・外径は針部先端径 8 9 6.4 23.8 12.7 30.1 25.4 42.8 38.1 55.5 31.3 7.0 24.4 27.0 2.2 46.6 41.0 50.2

特殊ノズル・ラボキット 金属製ノズル TLCテフロンノズル 金属ノズル セラミック製超微量塗布用ノズル 硬化性が早く、目詰まりを起こしやすい瞬間接着剤塗布に最適 針長13mmを標準仕様 （発注単位：1本） ノズル内径0.005mmより5μ毎に製作可能 先端 先端 針部 針　　　長 ゲージ テフロン内径 テフロン外径 外径 カラー 本数/箱 型　番 内径(mm) 外径(mm) 本数/箱 （mm) （mm) （mm) 16.5mm 29.2mm SSN-20 0.65 0.89 12 21 0.68 1.18 1.65 SH21TLCS-B SH21TLC-B グレー 50 SSN-21 0.53 0.81 12 材質：ボディ／SUS　 25 0.30 0.76 1.27 SH25TLCS-B SH25TLC-B ピンク 50 針／セラミック（ジルコニア） SSN-22 0.47 0.71 12 針元：２条ネジ ハブ部材質：ポリプロピレン SSN-23 0.38 0.64 12 針部材質：ステンレス SSN-24 0.34 0.56　 12 針内部：テフロン（剥離性） SSN-25 0.33 0.51 12 SSN-26 0.25 0.45 12 SSN-27 0.21 0.41 12 楕円ノズル 光硬化型、UV硬化型液剤用 SSN-28 0.18 0.38 12 中～高粘度液剤をリボン状に線引き塗布する場合に最適 ノズルシールドキャップ 約2mmの幅の塗布が可能 材質：針元／真鍮（Niメッキ） 針／SUS304 適用シリンジ 品　番 カラー 個数/箱 針　　　長 ゲージ カラー 本数/箱 3cc SH03 レッド 10 12.7mm 5～55cc SH06 ブラック 10 15 SH15OVAL-B アンバー 50 精密ノズル（発注単位：1本） 滑らかな先端部内面はノズルの目詰まりを防ぎ 吐出口径（内寸）：1.98×0.41mm 高精度加工の一体形状で塗布が安定 液剤の流動性を確保します ハブ部材質：ポリプロピレン 針部材質：ステンレス 型　番 内径(mm) 外径(mm) ・針元２条ネジによりシリンジとの確実な装着 当社ノズル形状（標準） ブラシノズル（発注単位：1本） SPN-40 0.40 0.50 を可能にし、高い気密性を保持 ワークの表面を傷付けることなく広範囲に薄く均一に塗布可能 SPN-35 0.35 0.45 ・シャンファー形状の先端部は、ペースト材な SPN-30 0.30 0.40 どの液剤付着を軽減し、精密微小塗布に効 果大 ブラシのかたさ 標準 高流量タイプ SPN-25 0.25 0.35 軟質 SH40A SH40HF SPN-20 0.20 0.30 硬質 SH41A SH41HF SPN-15 0.15 0.25 ブラシ部材質：ナイロン SPN-10 0.10 0.20 滑らかな先端部内面はノズルの目詰まりを防ぎ 液剤の流動性を確保します。 材質：SUS303 針元：２条ネジ 大流量ノズル カートリッジシステムやディスペンスバルブSV35シリーズ、SV46にて大流量または高圧液送する場合に適合 実寸図（例） 単位：mm 取付：1/4 NPT マルチノズル ■ スペシャルノズル ■ 高耐圧ノズル 中～高粘度液剤の塗布作業に最適な多針ノズル 品番 長さ×吐出部口径(mm) 個/パック 品番 内径(mm) 外径(mm) 本/箱 針数や針長をカスタム製作 「マルチシャンファーノズル」は針先をテーパー状に加工 SN80 63.5×φ3.2 10 SH008-1/4NPT 3.64 4.20 1 SN81 63.5×φ1.6 10 SH010-1/4NPT 2.84 3.40 1 SN82 101.6×φ1.6 10 SH012-1/4NPT 2.40 2.76 1 SN83 101.6×φ0.8 10 SH016-1/4NPT 1.25 1.61 1 金属 精密 セラミック ラボキットSH100-SK ディスペンサーを初めてご使用になる場合や、塗布条件に合ったシリンジ および吐出用ノズルを選定する際に大変便利です。14ゲージから微少 スリットノズル 吐出用の30ゲージの各種ノズルをパッケージした※ノズルキットも含ま 幅広い表面に、液剤を均一な薄膜状に塗布することが可能 れます。 梱包内容 ・ノズルキット…1個 ・3cc/5cc/10cc/30cc/55cc シリンジ（透明・UVカット）…各4本 ・3cc/5cc/10cc ピストン…各8個 ・30cc&55cc ピストン… 16個 ・3cc/5cc/10cc/30cc&55cc シリンジアダプター…各1本 ※ノズルキットのみご使用の場合は「SH100」をご指定ください。 10 11 13.0 13.0 23.2 23.2

3 高精密ディスペンスコントローラーSDPシリーズ 製品仕様 様々な液剤吐出作業をサポートする SDP520 SDP420 信頼のディスペンスコントローラー 電源 DC24V（AC100～240Vアダプター） 消費電力 18W ディスペンスコントローラーSDPシリーズは、接着剤、潤滑剤、 入力圧力範囲 0.7MPa以下　※無潤滑ドライエアー、及びエアーフィルター（5μ）を使用してください。　 その他の各種液剤を高精度に吐出することを可能にします。 バキューム制御・便利なティーチ機能が標準装備され、 圧力設定範囲 0～0.60MPa 0～0.50MPa 安定した定量吐出作業が簡単に行えます。 吐出時間設定範囲 0.005～999.9sec 吐出開始入力 フットペダル、バンドスイッチ、DC5～24Vの信号（I/O） I / O 入出力 D-Sub9 ピンコネクター 設置環境 5℃～40℃（結露無きこと） 外形寸法 ( ) 内は突起部含む W250×D139(187)×H76(78) W160×D139(176)×H76(78) SDP520 重量 1.6ｋｇ 1.0ｋｇ オールデジタル化により、簡単操作、 高精度・高再現性を実現 付属品 ACアダプター、フットペダルスイッチ SDP520は手作業から自動機搭載まで幅広く対応する 特　　　　　長 ハイクラスディスペンサーです。 吐出用レギュレーター 精密タイプ デジタル化により条件設定が容易で高精度、連続安定吐出を実現します。 吐出完了信号を標準装備し、手作業から自動機搭載まで対応します。 バキューム機能 あり 表示機能 吐出時間 デジタル 吐出エアー圧力 デジタル バキューム圧力 デジタル 表示なし ティーチング機能 あり SDP420 吐出エアー安定回路 ○ ー 様々な液剤塗布環境をサポートする 単位：mm オールデジタルディスペンサー 外形寸法図（単位：mm） SDP420は、接着剤、潤滑剤、その他の各種液剤を高精度にディスペンス 可能な高機能精密ディスペンサーです。 SDP520 SDP420 バキューム制御・便利なティーチ機能が標準装備され、安定した定量塗布 作業が簡単に行えます。 生産性の向上、生産効率の改善、製造コストの低減を実現します。 250 160 SDP420 VACUUM VACUUM PRESSURE PRESSURE SHOT MODE POINT Fn SHOT MODE POINT Fn VACUUM PRESSURE MPa OPERATING OPERATING KPa MPa SDP520 12 13 (78) (178) 76 139 (8.5) (78) (167) 76 139 (8.5)

4 高精密バルブSVシリーズ バルブ ▶▶ スプレーシリーズ ▶▶ スプレーバルブ 各種低粘度液剤を使用した薄膜コーティングやマーキングに最適 P26～P31 耐久性に優れ、メンテナンスが容易な高精密バルブ吐出システム SV91 各種液剤の粘度・ 特性・ 吐出量に合わせたバルブ選定で、高品質な液剤吐出を実現します。 ・ 微量微圧スプレー塗布により 高い付着効率を実現 ・ オーバースプレー、ミストがない SV59MS ダイアフラムバルブ ・ 安定した超微量塗布が可能 低粘度液剤を迅速で確実にシャットオフし優れた液切れ性を保持 P20, 21 ・ 液剤に気泡の混入がない SV62-B ・ 嫌気性UV接着剤の塗布に最適 ＜高粘度スプレーバルブ＞ ・ 接液部は全て樹脂製で反応性液剤に 適用 SV01S SV01VR ・中・高粘度液剤のスプレー塗布が可能 ・飛散が少なく薄膜～厚膜形成が可能 ・50,000mPa・sの高粘度液剤を非接 触で塗布可能 ・高速移動でも連続渦巻塗布により膜厚 の確保が可能 SV62 SV12 ・ 小型軽量で設置スペースをとらない ・ 超小型（全長：63.2mm 重量：85g） ・ UHMW製液剤チャンバーは反応性液剤に最適 ・ 狭いスペースへの取付けが可能 ニードルバルブ 各種接着剤、溶剤、潤滑剤等の低～中粘度液剤の安定した塗布に最適 P22, 23 SV01CS SV92FL ・中高粘度液剤のスプレー塗布が可能 ・幅 1.0mm 以下での細線スプレー塗布 ・飛散抑制対応でマスキング処理無し が可能 でのコーティングが可能 ・低粘度液剤の飛散を抑制しつつ安定し たスプレー塗布が可能 SV59MD コンフォーマルコーティングバルブ 高速レスポンスで安定した防湿剤塗布が可能 P32, 33 ・ 安定した超微小ドット塗布が可能 ・ 液だれがなく確実なシャットオフ SV91CD ・ 非接触ドット、スプレー、ライン塗布を 対象ワークによって選択可能 SV51 ・ 独自のパッキン構造により優れた耐久性 ・ 優れた液切れ性 SV70 ・ 防湿剤等をフィルム状にパターン形成 ・ スクウェアノズルの搭載で液詰まりを軽減 ピストンバルブ ・ 低流量で幅広いコーティングが可能 確実な液切れでシリコン剤等の中高粘度液剤を正確に塗布 P24, 25 SV35DA SV35HF 高圧スプールバルブ グリスやシリコン等高粘度液剤の高圧液送が可能 P34 ・ 流量制御が可能 ・ SV35DAと比較し高流量 ・ 吐出完了時のサックバック動作 ・ 充填塗布に最適 で液ダレ防止 SV47 ・ 最大液剤加圧17.2MPaまで対応 ・ メンテナンスが容易 ・ 高圧圧送ポンプからの液剤供給が可能 14 15

バルブ専用コントローラー バルブシステム図 標準バルブシステム（シリンジ供給仕様） 標準バルブシステム（タンク供給仕様） 5μフィルター レギュレーター バルブ標準コントローラー スプレーバルブ用コントローラー 5μフィルター 液送チューブ 駆動エアー用ホース（黒） レギュレーター 駆動エアー用ホース（黒） （適用バルブ：SV91・SV59MS） SVC720V SVC620S VALVE PRESSURE FLUID PRESSURE SHOT MODE POINT Fn VALVE FLUID VALVE PRESSURE FLUID PRESSURE SHOT MODE POINT Fn MPa MPa VALVE FLUID SVC720V MPa MPa SVC720V バルブ標準コントローラー バルブ標準コントローラー SVC720V SVC720V SV51 SV51 液剤タンク SV35DA SV62 より正確で安定した液剤塗布を可能にする 高精度標準バルブコントローラー 正確で安定したスプレー塗布を可能 スプレーバルブシステム（シリンジ供給仕様） スプレーバルブシステム（タンク供給仕様） シリンジ加圧 5μフィルター レギュレーター レギュレーター 5μフィルター レギュレーター コーティングドットバルブSV91CD用 コンフォーマルコーティングバルブSV70用 コントローラー コントローラー 駆動エアー用ホース（黒） 液送チューブ 駆動エアー用ホース（黒） SVC620CD SVC720F 霧化エアー用ホース（白） 霧化エアー用ホース（白） VALVE PRESSURE SPRAY PRESSURE SHOT MODE POINT Fn VALVE SPRAY SV91 VALVE PRESSURE SPRAY PRESSURE SHOT MODE POINT Fn VALVE SPRAY MPa MPa SV91 SVC620S 液剤タンク MPa MPa SVC620S スプレーバルブコントローラー SVC620S スプレーバルブコントローラー SVC620S 電磁弁 電磁弁 電磁弁 電磁弁 SVEM720 SVEM800 SVEM720 SVEM800 高圧バルブシステム バルブシステム（カートリッジ供給仕様） 操作性に優れたオールデジタル仕様 高速で安定した防湿剤塗布を可能 ※専用電磁弁SVEM720 または SVEM800を別途ご購入下さい。 ※専用電磁弁SVEM720 または SVEM800を別途ご購入下さい。 5μフィルター 5μフィルター 駆動エアー用ホース（黒） レギュレーター レギュレーター 製品仕様 駆動エアー用ホース（黒） SVC720V SVC620S SVC620CD SVC720F 液送チューブ 電源 DC24V（AC100～240V AC アダプター付属） VALVE PRESSURE FLUID PRESSURE SHOT MODE POINT Fn VALVE FLUID 消費電力 18W MPa MPa SVC720V バルブ標準コントローラー VALVE PRESSURE FLUID PRESSURE SHOT MODE POINT Fn 入力圧力範囲 0.4MPa～0.7MPa SVC720V 液剤圧送装置 VALVE FLUID MPa MPa 液送チューブ SVC720V 圧力設定範囲 0～0.50MPa(バルブ駆動圧は0.40MPa～) バルブ標準コントローラー SV47 SVC720V 霧化圧力設定範囲 ー 0～0.50MPa ー コンフォーマルコーティングSV70システム（タンク供給仕様） コーティングバルブSV01CSシステム（タンク供給仕様） 吐出時間設定範囲 0.005～999.9sec 吐出開始入力 フットペダル、バンドスイッチ、DC5～24Vの信号（I/O） 5μフィルター 5μフィルター レギュレーター レギュレーター I / O 入出力 D-Sub9 ピンコネクター 駆動エアー用ホース（黒） 液送チューブ 液送チューブ 設置環境 5℃～40℃（結露無きこと） 専用電磁弁 SVEM720 外形寸法 （別売品） ( ) 内は突起部含む W250×D139(177)×H76(78) W160×D139(176)×H76(78) 霧化エアー用ホース（白） SVC720F VALVE PRESSURE 重量 1.5kg 1.4kg 0.8kg SHOT MODE POINT Fn VALVE PRESSURE SPRAY PRESSURE MPa SHOT MODE POINT Fn VALVE SPRAY MPa MPa SVC620S 付属品 AC アダプター フットペダルスイッチ 液剤タンク 液剤タンク SV70 バルブ専用コントローラー SV01CS SVC720F スプレーバルブコントローラー SVC620S 単位：mm 16 17 SV91 SV51 SV91 SV62

バルブ仕様 用　途 低粘度液剤塗布用 低～中粘度液剤塗布用 中～高粘度液剤塗布用 スプレー塗布用 コンフォーマルコーティング用 高粘度 液剤塗布用 SV62 SV62-B SV12 SV51 SV59MD SV35DA SV35HF SV91 SV92FL SV59MS SV01S SV01VR SV01CS SV70 SV47 型　式 バルブ構造 ダイアフラム式 ニードル式 ピストンバルブ式 ニードル式2流体微量微圧スプレー ニードル式 高圧スプール式 重量 154g 154g 85g 312g 244g 379ｇ 333ｇ 294ｇ 150g 280g 312ｇ 312ｇ 312ｇ 334g 850g サイズ φ26.9×79.0mm φ26.9×79.0mm φ18.9×63.2mm φ26.9×113.0mm φ27mm×79mm φ28.5×141.0mm φ31.1×100.0mm φ26.9×105mm φ21×57mm φ27mm×91mm φ26.9×105mm φ26.9×105mm φ26.9×143mm φ26.9×141mm φ38.1X 135mm UHMW テフロンまたは 接液部材質 UHMW UHMW PTFE,FKM,PP UHMW UHMW テフロンまたは SUS303 PTFE,FKM,PP SUS303 SUS303 SUS303 テフロンまたは UHMW ステンレス UHMW ステンレス ステンレス ステンレス UHMW FKM ステンレス テフロン セラミック テフロン UHMW ステンレス ステンレス ステンレス ステンレス バルブ種別適応粘度表 各バルブの流量（参考） バルブ／アプリケーション適応表 500 1~70 SV59MS 液　剤 微少ドット ドット ポッティング、封止 線、ストライプ 充填、パッケージング マイクロスプレー スプレー SV35HF 防湿コーティング剤 SV59MD SV51 ー SV70、SV51 ー SV59MS SV01CS 1~100 SV91 400 嫌気性接着剤 SV22 SV62、SV22 ー SV62、SV22 ー ー ー SV92FL SV35DA 300 ろう付けペースト ー SV35DA ー SV35DA SV35HF ー SV01S 1~160 SV70 瞬間接着剤 SV22 SV62、SV22 ー SV62、SV22 ー ー ー 200 1~10,000 SV62 電解液 SV51 SV62、SV22 ー ー SV62 SV59MS SV91 1~10,000 SV12 エポキシ接着剤 SV59MD SV51 SV35DA SV35DA SV35HF ー SV01S 100 SV62 SV12 SV51 フラックス SV59MD SV51 1~10,000 SV91CD ー SV51 ー SV59MS SV91 0 グリス SV51 SV35DA ー SV35DA SV35HF ー SV01S 1~10,000 SV01CS 0.0 0.1 0.2 0.3 0.4 0.5 0.6 0.7 液剤圧力[MPa] 高粘度グリス ー SV47 ー SV47 SV47 ー ー ■条件　ノズル： 未使用　バルブ駆動圧： 0.5 MPa　液剤： 水 1~20,000 SV22 オイル SV59MD SV51 ー SV51 SV35HF SV59MS SV91 1~25,000 SV51MD インク SV59MD SV51 ー SV51 ー SV59MS SV91 1~25,000 SV59MD 試薬 SV59MD SV51 ー ー ー SV59MS SV91 1~30,000 SV01S RTV、シーラント SV51 SV35DA SV35DA SV35DA SV35HF ー SV01S レジスト ー SV35DA ー SV35DA SV35HF ー SV01S 1~50,000 SV51 溶剤 SV59MD SV51 ー SV51 SV35HF SV59MS SV91 1,000~300,000 SV35DA ソルダーペースト ー SV35DA ー SV35DA ー ー ー 5,000~500,000 SV35HF UV硬化型接着剤 SV59MD SV51 SV62-B SV62-B SV35HF SV59MS SV01S 50,000~1,000,000 SV47 UV硬化型接着剤（嫌気） SV22 SV62-B、SV22 SV62-B SV62-B、SV22 SV62-B ー ー エマルジョン系接着剤 ー SV35DA ー SV35DA SV35HF ー SV01S １ 100 1,000 5,000 10,000 50,000 100,000 500,000 1,000,000 (mPas) ※上記は参考例です。実際の液剤との適合については当社に問い合わせるか十分テストしてご使用下さい。 18 19 SV62 SV62 SV12 SV51 流量[mL/sec] SV59 SV35 SV35 SV91 SV59 SV01S

ダイアフラムバルブ SV62 SV62-B　SV12 SV62-B 液剤流量をスムーズに制御するダイアフラムバルブ 高精度ダイアフラムバルブ SV62-B は、液剤耐性に優れ遮光性の高い 黒色 UHMW※樹脂を採用し、UV 接着剤、UV 嫌気性接着剤等の低粘 度液剤を液ダレなく定量塗布することが可能です。 高精度ダイアフラムバルブ SV62 は、液剤と反応しない UHMW※樹脂 を採用し、瞬間接着剤、嫌気性接着剤、フラックス等の低粘度液剤を 製品仕様 液ダレなく定量塗布することが可能です。 寸法 φ26.9mm（液剤チャンバー部）×79.0mm長 重量 154g 製品仕様 エアーシリンダー本体材質 SUS303 寸法 φ26.9mm（液剤チャンバー部）×79.0mm長 ダイアフラム材質 UHMW※ 重量 154g バルブヘッド材質 UHMW※ エアーシリンダー本体材質 SUS303 チップアダプター材質 ポリプロピレン ダイアフラム材質 UHMW※ 液剤供給口 1/8NPT雌ねじ バルブヘッド材質 UHMW※ 取付穴 M5 雌ねじ チップアダプター材質 ポリプロピレン バルブ駆動エアー圧力 0.4～0.62MPa 液剤供給口 1/8NPT雌ねじ 最大液剤圧力 0.48MPa 取付穴 M5 雌ねじ ※Ultra High Molecular Weight（超高分子ポリエチレン） バルブ駆動エアー圧力 0.4～0.62MPa 最大液剤圧力 0.48MPa ※Ultra High Molecular Weight（超高分子ポリエチレン） 超小型・軽量で狭いスペースや狭ピッチでの 複数のバルブ搭載が可能 動作概要 図1. バルブ駆動エアー圧力が入力されるとダイアフラムが引き上げられ、液剤が吐出されます。 超小型ダイアフラムバルブSV12 は、SV62より約60%小型化しています。 図2. 吐出が完了すると、スプリングによってダイアフラムが押し戻され液剤を遮断します。 超小型・軽量バルブながら、優れた液切れ性を発揮します。 SV62・SV62-B 動作概要 図1. バルブ駆動エアー圧力が入力されるとダイアフラムが引き上げられ、液剤が吐 出されます。 図2. 吐出が完了すると、スプリングによってダイアフラムが押し戻され液剤を遮断 します。 製品仕様 寸法 φ18.9mm（液剤チャンバー部）×63.2mm長 重量 85g エアーシリンダー本体材質 SUS303 ダイアフラム材質 UHMW※ バルブヘッド材質 SUS303 液剤供給口 M5×0.8 雌ねじ 取付穴 M4雌ねじ 供給エアー圧 0.4～0.62MPa 図1 図2 最大液剤圧力 0.48MPa ※Ultra High Molecular Weight（超高分子ポリエチレン） 図1 図2 20 21

ニードルバルブ SV51 SV59MD SV59MD 高速レスポンスで優れた液切れ性を実現 極小サイズまで安定した超微小塗布が可能 超微小塗布用ニードルバルブ SV59MDは、最小1ナノリットルまでの液量を吐出可能です。 ニードルバルブSV51は、微少量を正確に吐出することが可能です。 独自のシール構造により、超微小塗布においても液切れ性が抜群です。 独自のパッキン構造は、優れた耐久性を実現します。 製品仕様 製品仕様 寸法 H79mm×φ27mm 重量 244g（326g）※（）内は電磁弁搭載時 寸法 φ26.9mm（液剤チャンバー部）x 113mm長 エアーシリンダー本体材質 SUS303 重量 312g（ 液剤供給継手除く） ニードル材質 SUS303 エアーシリンダー本体材質 SUS303 ニードルパッキン材質 PTFE、FKM ピストンニードル材質 SUS303 液剤チャンバー材質 SUS303、PTFE ニードルパッキン材質 SUS303、テフロン 液剤供給用継手材質 液剤チャンバー材質 SUS303 SUS303、FKM、PP 液剤供給用口 チップアダプター材質 SUS303 M5 取付穴 液剤供給口 1/8NPT雌ねじ M6 取付穴 M6雌ねじ バルブ駆動エアー圧力 0.4 ～ 0.62Mpa バルブ駆動エアー圧力 0.4～0.62MPa 最大液剤圧力 0.7Mpa 最大液剤圧力 2.0MPa 適用ノズル GPニードル　 23G（ID：φ0.33mm）～33G（ID：φ0.11mm） 動作概要 図1. バルブ駆動エアー圧力が入力されるとピストンニードルが GP ニードルノズルのハブ部 から引き上げられ液剤が吐出されます。 図2. 吐出が完了すると、スプリングによってピストンニードルが押し戻され、液剤を遮断し 動作概要 ます。 図1. バルブ駆動エアー圧力が入力されるとピストンニードルがシート部から引き上げられ、液剤が吐出されます。 図2. 吐出が完了するとピストンスプリングによってピストンニードルが押し戻され、液剤を遮断します。 図1 図2 バルブコントローラー シリンジ加圧レギュレータを内蔵し、より正確で安定した連続 吐出を可能にします。 図1 図2 ・デジタル化により細かな設定が可能 特 長 ・精密レギュレーター搭載で安定吐出　　　　　　　　　　　　　　　 ・吐出応答速度1０％向上（従来品と比較して） SVC720V 22 23

ピストンバルブ SV35DA SV35HF 確実な液切れで中～高粘度液剤を正確に塗布する 中～高粘度液剤を高速、高精度に塗布する ピストンバルブ ハイフローピストンバルブ ピストンバルブ SV35DA は、グリスやシリコン等の中～高粘度液剤をサックバック機構 ハイフローピストンバルブSV35HF は、SV35DAと比較して高流量でスムーズな により液ダレなく安定塗布することが可能です。 流量レートとサックバック機構による確実な液切れ性により、中～高粘度液剤を高速 UHMWダイアフラムとシーリングヘッドは、高いシール性を維持し長期間の動作が可能です。 で定量に塗布します。 製品仕様 製品仕様 寸法 φ28.5mm（液剤チャンバー部）×141.0mm長 寸法 φ31.1mm（液剤チャンバー）×100.0mm長 重量 379g 重量 333g エアーシリンダー本体材質 SUS303 エアーシリンダー本体材質 SUS303 ダイアフラム材質 UHMW※ ダイアフラム材質 UHMW※ シーリングヘッド材質 SUS303、UHMW シーリングヘッド材質 SUS303、UHMW 液剤チャンバー SUS303 液剤チャンバー SUS303 チップアダプター材質 ポリプロピレン 液剤供給用口 1/4 NPT雌ねじ 液剤供給用口 1/8 NPT雌ねじ 液剤吐出口 1/4 NPT 雌ねじ 液剤吐出口 1/4 NPT 雌ねじ 取付穴 M8 雌ねじ 取付穴 M8 雌ねじ バルブ駆動用エアー圧力 0.4～0.62MPa バルブ駆動用エアー圧力 0.4～0.62MPa 最大液剤圧力 0.7MPa 最大液剤圧力 0.7MPa ※Ultra High Molecular Weight（超高分子ポリエチレン） ※Ultra High Molecular Weight（超高分子ポリエチレン） 動作概要 動作概要 図1. バルブ駆動エアー圧力が入力されると、シーリングヘッドが押し下げられ液剤が吐出 図1. バルブ駆動エアー圧力が入力されると、シーリングヘッドが押し下げられ液剤が吐出 されます。 されます。 図2. 吐出が完了すると、スプリングによってシーリングヘッドが引き戻され、液剤を遮断 図2. 吐出が完了すると、スプリングによってシーリングヘッドが引き戻され、液剤を遮断 します。サックバック機構により液切れは良好です。 します。サックバック機構により液切れは良好です。 図1 図2 図1 図2 24 25

スプレーバルブ SV91 SV59MS SV59MS 微量微圧スプレー方式による高い塗布効率を実現 2μｍの非接触薄膜スプレー塗布が可能 スプレーバルブSV91 は、微量微圧エアーにより、オーバースプレーや飛散が無い 超微小塗布用スプレーバルブ SV59MSは、細径ノズルを使用して非接触・ 均一なスプレー塗布が可能です。 薄膜でのスプレー塗布が可能です。優れた液切れ性で飛散も軽減します。 各種ノズルラインナップによりワークに適合する高精度なスプレーコントロールが行えます。 狭いスペースでも安定した薄膜スプレーコーティングが可能です。 製品仕様 製品仕様 寸法 φ26.9mm( 液剤チャンバー部 )×105mm長 寸法 H91mm×φ27mm 重量 294g 重量 280g（362g）※（）内は電磁弁搭載時 エアーシリンダー本体材質 SUS303 エアーシリンダー本体材質 SUS303 ピストンニードル材質 SUS303 ニードル材質 SUS303 ニードルパッキン材質 SUS303、テフロン ニードルパッキン材質 PTFE、FKM 液剤チャンバー材質 SUS303 液剤チャンバー材質 SUS303、PTFE ノズル・エアーキャップ材質 SUS303 液剤供給用継手材質 SUS303、FKM、PP 液剤供給用口 1/8NPT雌ねじ 液剤供給用口 M5 取付穴 M6雌ねじ 取付穴 M6 バルブ駆動エアー圧力 0.4～0.62MPa バルブ駆動エアー圧力 0.4 ～ 0.62Mpa 最大霧化エアー圧力 0.2MPa( 標準 ) 最大液剤圧力 0.7Mpa 最大液剤圧力 2.0MPa 適用ノズル GPニードル 適用ノズル（専用） #46、#28、#14 23G（ID：φ0.33mm）～33G（ID：φ0.11mm） 動作概要 スプレー塗布範囲 図1. バルブ駆動エアー圧力が入力されるとピストンニードルが GP ニードルノズルのハブから 引き上げられ、吐出されます。同時に霧化エアーがエアーキャップ内に流入し液剤が微細 円形パターンの塗布範囲（A） なスプレー状になります。 円形 図2. 吐出が完了するとスプリングによってピストンニードルが押し戻され、液剤を遮断します。 ノズル先端からワーク ノズルサイズ 表面までの距離　 #46 #28 #14 25mm 6mm 5mm 4mm 50mm 1３mm 10mm 8mm 7５mm 19mm 15mm 12mm 150mm 36mm 30mm 24mm A 動作概要 楕円パターンの塗布範囲（B） ノズル先端からワーク ノズルサイズ 楕円 図1. バルブ駆動エアー圧力が入力されるとピストンニードルが引 表面までの距離　 #46WF #46F #28F #14F 上げられ、液剤が吐出されます。同時に霧化エアーがエアー 25mm 40mm 25mm 10mm 8mm キャップ内に流入し液剤が微細なスプレー状になります。 50mm 60mm 40mm 20mm 16mm 図 2. 吐出が完了するとスプリングによってピストンニードルが 7５mm 80mm 50mm 30mm 24mm 強く押し戻され、液剤を遮断します。 150mm 165mm 80mm 60mm 50mm B 塗布幅の数値はイメージです。実際の塗布幅は液剤の粘度や塗布条件によって異なります。 図1 図2 スプレーバルブ用コントローラー スプレーバルブ用コントローラー 微圧エアーとバルブ制御用ソレノイドによって微量微圧スプレー 微圧エアーとバルブ制御用ソレノイドによって微量微圧スプレー 塗布を高効率に実現します。 塗布を高効率に実現します。 ・吐出応答速度10%向上 ・吐出応答速度10%向上 特 長 ・精密レギュレーター搭載で安定吐出 特 長 ・精密レギュレーター搭載で安定吐出 ・霧化圧塗布前、後ディレー機能付き 図1 図2 ・霧化圧塗布前、後ディレー機能付き SVC620S SVC620S 26 27

高粘度スプレーバルブ SV92FL SV01VR SV92FL SV01VR 業界最小細幅の FineLine 塗布が実現可能な高性能スプレーバルブ 渦巻型の非接触塗布を実現可能な高粘度用スプレーバルブ FineLineSpray SV92FLは、非接触スプレーで幅1.0mm以下での細幅ライン塗 Vortex SprayvalveSV01VRは、特殊機構により、液剤を渦巻状に非接触で塗布が 布を可能にしました。従来では困難だった低速度領域でも細幅スプレーを実現でき 可能です。 るようにセッティングされたバルブヘッドユニットです。ロボットの速度調整で塗 従来では困難だった高粘度の液剤の非接触塗布を実現し、10mmの距離でも幅広く 布幅の調整をすることなく誰にでも細線のスプレー塗布が実現可能です。 塗布することができるようにセッティングされたバルブヘッドユニットです。 シリコン系やグリス等の高粘度の液剤に対して、膜厚を厚く塗布することに最適な バルブです。 製品仕様 製品仕様 寸法 21 × 57mm 長 ( 継手を除く ) 重量 150g 寸法 Φ26.9ｍｍ（チャンバー部 ）×105mm 長 本体接液部 材質 SUS303/FKM 重量 312g ノズル /エアキャップ材質 SUS303/FKM 本体接液部 材質 SUS303 液剤供給用継手 ねじ M5 メス ノズル材質 SUS303 バルブ駆動用エア供給継手 ねじ M3 メス エアキャップ材質 セラミック 霧化エア供給継手 ねじ M3 メス 液剤供給用継手ねじ １/８NPT雌ねじ 取付穴ねじ 2-M3 深さ 6 ピッチ10mm バルブ駆動用エア供給継手ねじ M5×0.8 雌ねじ バルブ駆動エア圧力 0.4 ～ 0.62 MPa 取付穴ねじ M6×１タップ穴 最大霧化エア圧力 0.5 MPa バルブ駆動エア圧力 0.4 ～ 0.62 MPa 最大液剤圧力 0.7 MPa 最大霧化エア圧力 0.5 MPa 最大液剤圧力 0.7 MPa スプレー塗布範囲 スプレー塗布範囲 円形 円形 ノズル先端から ノズル先端から ワーク表面までの距離A 塗布範囲B ワーク表面までの距離A 塗布範囲B 5mm 0.7mm 20mm 12mm 7mm 1.0mm 15mm 10mm B 10mm 1.3mm A 10mm 9mm A 15mm 2.5mm B 塗布幅の数値はイメージです。実際の塗布幅は液剤の粘度や塗布条件によって異なります。 塗布幅の数値はイメージです。実際の塗布幅は液剤の粘度や塗布条件によって異なります。 動作概要 動作概要 図1. バルブ駆動エアーが供給されると、ピストンニードルがノズルシートから 図1. バルブ駆動エアー圧力が入力されるとピストンニードルが引上げられ、液剤が吐出 後退し、ノズル先端より液剤が吐出されます。同時に霧化エアーがエアー されます。同時に霧化エアーがエアーキャップ内に流入し液剤が微細なスプレー状 キャップ内に流入し、液剤は微細なスプレー状に霧化されます。 になります。 図2. スプレー量はノズルの吐出時間、液剤圧力、ピストンニードルのストロー 図2. 吐出が完了するとスプリングによってピストンニードルが強く押し戻され、液剤 ク量によって制御されます。また、スプレー範囲はノズル先端とワーク表 を遮断します。 面との距離、霧化エアー圧力、液剤の粘度条件によって変化します。 図1 図2 図1 図2 スプレーバルブ用コントローラー スプレーバルブ用コントローラー 微圧エアーとバルブ制御用ソレノイドによって微量微圧スプレー 微圧エアーとバルブ制御用ソレノイドによって微量微圧スプレー 塗布を高効率に実現します。 塗布を高効率に実現します。 ・吐出応答速度10%向上 ・吐出応答速度10%向上 特 長 ・精密レギュレーター搭載で安定吐出 特 長 ・精密レギュレーター搭載で安定吐出 ・霧化圧塗布前、後ディレー機能付き ・霧化圧塗布前、後ディレー機能付き SVC620S SVC620S 28 29

SV01S SV01CS SV01S SV01CS 高粘度材料でも飛散を抑えてスプレー制御可能なバルブ 高粘度材料でも飛散を抑えてスプレー制御可能なバルブ コーティングスプレーバルブSV01Sは、30,000mPa・ｓ程度までの高粘度液剤 コーティングスプレーバルブSV01CSは低粘度から、10,000mPa(s)程度 のスプレー塗布が可能です。 までの高粘度液剤のスプレー塗布が可能です。 これまで飛散抑制が困難であったシリコン・UV・グリスといった高粘度材料を非接 飛散抑制された直線的な塗布は無溶剤コーティング材を用いた基板防湿 触で幅広く塗布することが出来ます。 コーティング作業に最適です。 豊富なノズルやエアキャップで、ご希望の塗布サイズに最適なスプレー制御システ 特徴的な先端形状は背の高い部品が搭載れた基板部品面に対してもノズル ムをご提案致します。 のアプローチが容易です。 製品仕様 製品仕様 寸法 φ26.9mm( 液剤チャンバー部 )×105mm 長 寸法 φ26.9mm( 液剤チャンバー部 )×143mm 長 重量 312g 重量 312g エアーシリンダー本体材質 SUS303 エアーシリンダー本体材質 SUS303 ピストンニードル材質 SUS303 ピストンニードル材質 SUS303 ニードルパッキン材質 SUS303、テフロン ニードルパッキン材質 SUS303、テフロン 液剤チャンバー SUS303 液剤チャンバー /エクステンション材質 SUS303 ノズル・エアーキャップ材質 SUS303 ノズル・エアーキャップ材質 SUS303 液剤供給用継手部ネジピッチ 1/8NPT雌ねじ 液剤供給口 1/8NPT雌ねじ バルブ駆動用エアー供給継手ネジピッチ M5×0.8 雌ねじ 取付穴 M6雌ねじ 霧化エアー供給継手ネジピッチ M5×0.8 雌ねじ バルブ駆動エアー圧力 0.4～0.62MPa 取付穴 M6×1 タップ穴 最大霧化エアー圧力 0.4MPa バルブ駆動エアー圧力 0.4～0.62MPa 最大液剤圧力 0.7MPa 最大霧化エアー圧力 0.5MPa 適用ノズル（専用） #04　#07　#11 最大液剤圧力 0.7MPa ノズル乾燥保護キャップ 標準付属 ※ステンレスバルブの液送部はパシベート処理（不動態処理）を行っております。 SV01S 従来バルブ SV01CS 従来バルブ コーティング面積と各種塗布バルブの適正イメージ 動作概要 コーティング面積と各種塗布バルブの適正イメージ 動作概要 SV01S （スプレーバルブ） バルブ駆動エアー圧力が入力されるとピストンニードルが引上げら SV01S 図 1. （スプレーバルブ） 図 1. 霧化エアーがエアーキャップ内に流入し液剤が微細なスプレー状に SV01CS れ、液剤が吐出されます。同時に霧化エアーがエアーキャップ内に流入 SV01CS なります。 （スプレー） SV91CD し液剤が微細なスプレー状になります。 （スプレー） SV91CD 図 2. 吐出が完了するとピストンスプリングによってピストンニードルが （ドット・ライン） SV59MS 図 2. 吐出が完了するとスプリングによってピストンニードルが強く押し （ドット・ライン） SV59MS 押し戻され、液剤を遮断します。 （ マイクロスプレーバルブ） 戻され、液剤を遮断します。 （ マイクロスプレーバルブ） SV51 SV51 （ニードルバルブ） （ニードルバルブ） BEATRUM BEATRUM （ジェットバルブ） （ジェットバルブ） 広い 塗布面積 狭小 広い 塗布面積 狭小 スプレーバルブ用コントローラー スプレーバルブ用コントローラー 微圧エアーとバルブ制御用ソレノイドによって微量微圧スプレー 微圧エアーとバルブ制御用ソレノイドによって微量微圧スプレー 塗布を高効率に実現します。 塗布を高効率に実現します。 図1 図2 ・吐出応答速度10%向上 ・吐出応答速度10%向上 図1 図2 特 長 ・精密レギュレーター搭載で安定吐出 特 長 ・精密レギュレーター搭載で安定吐出 ・霧化圧塗布前、後ディレー機能付き ・霧化圧塗布前、後ディレー機能付き SVC620S SVC620S 30 31

コンフォーマルコーティングバルブ SV91CD SV70 3 種類の塗り分けが可能なコーティングバルブ 防湿剤をフィルム状にパターン形成 コーティングドットバルブ SV91CD は、非接触ドット、スプレー、狭いエリアへのライン塗布が併用できる コンフォーマルコーティング用バルブSV70 は、独自のスクウェアノズルを搭載 ニューコンセプトバルブです。 して、低流量で幅広いコーティングが可能な防湿コート専用バルブです。 飛び散りの無い安定したフィルム状の塗布軌跡を実現します。 塗布径φ5mmでの 幅3mmでのスプレー塗布 幅2mmでのライン塗布 非接触ドット塗布 製品仕様 寸法 φ26.9mm( 液剤チャンバー部 )×136.3mm長 重量 312g 塗布例 独自のスクウェアノズル エアーシリンダー本体材質 SUS303 ピストンニードル材質 SUS303 ニードルパッキン材質 SUS303、テフロン 製品仕様 液剤チャンバー /エクステンション材質 SUS303 寸法 φ26.9( 液剤チャンバー部）×141.0mm ノズル・エアーキャップ材質 SUS303 重量 334g（液剤供給継手除く） 液剤供給口 1/8NPT雌ねじ エアーシリンダー本体材質 SUS303 取付穴 M6雌ねじ ピストンニードル材質 SUS303 バルブ駆動エアー圧力 0.4～0.62MPa ニードルパッキン材質 SUS303、テフロン 最大霧化エアー圧力 0.2MPa（標準） 液剤チャンバー /エクステンション材質 SUS303 最大液剤圧力 0.7MPa チップアダプター材質 SUS303 適用ノズル径（専用） #14 液剤供給口 1/8NPT雌ねじ 取付穴 M6 バルブ駆動用エアー圧力 0.4～0.62MPa 動作概要 最大液剤圧力 0.7MPa 適用ノズル（専用） #9、#6、#4 ＜非接触ドット塗布＞ 図1. バルブ駆動エアー圧力が入力されるとピストン ニードルが引き上げられ吐出されます。 図3. 瞬時にOFFすることで非接触ドット塗布します。 動作概要 フィルムパターンの塗布範囲 ＜スプレー塗布＞ 図1. バルブ駆動エアー圧力が入力されるとピストンニードルがシー 図2. 図1と同時に霧化エアーがエアーキャップ内に流 ト部から引き上げられ、液剤が吐出されます。 ノズル先端からワーク ノズルサイズ 入し液剤が微細なスプレー状になります。 図2. 吐出が完了するとピストンスプリングによってピストンニード 表面までの距離　 #9 #6 #4 図 3. 吐出が完了するとピストンスプリングによってピ ルが元の位置に戻り、液剤を遮断します。 10mm 18mm 11mm 8mm ストンニードルが押し戻され、液剤を遮断します。 図1 図2 図3 10mm ＜ライン塗布＞ 図1. 駆動エアー圧力が入力されるとピストンニードル が引き上げられ吐出されます。その状態を維持す る事でライン塗布します。 図3. 吐出が完了するとピストンスプリングによってピ ストンニードルが押し戻され、液剤を遮断します。 SV91CD用コントローラー SV70用コントローラー 精密レギュレーター搭載で安定吐出します。 精密レギュレーター搭載で安定吐出します。 高速応答用に優れ、飛び散りのないフィルム状のパターン 非接触ドット、スプレー、ライン塗布の使い分けが可能です。 形成を得られます。 ・吐出応答速度10%向上 ・フラットな形状で装置搭載が容易 特 長 ・精密レギュレーター搭載で安定吐出 特 長 ・高速高次元塗布を実現 ・霧化圧塗布前、後ディレー機能付き 電磁弁 電磁弁 ・精密レギュレーター搭載で安定吐出 電磁弁 電磁弁 SVEM720 SVEM800 SVEM720 SVEM800 SVC620CD 図 1 図 2 SVC720F ※専用電磁弁SVEM720 またはSVEM800を別途ご購入下さい。 ※専用電磁弁SVEM720 またはSVEM800を別途ご購入下さい。 32 33

高圧スプールバルブ 5 SV47 缶入り高粘度液剤吐出装置 SV47 AUTOCAN（小型高圧圧送ポンプ） 市販のグリス・シリコン剤などの缶入り高粘度液剤を缶から直接高圧圧送して吐出します。 高圧スプールバルブSV47、バルブコントローラーSVC720Vと組み合わせることで、自動化にも適合します。 グリスやシリコンなどの高粘度液剤を高圧圧送で安定吐出 製品仕様 SV47バルブはエアー駆動式、高耐圧スプールバルブです。 17.2MPa までの高圧ポンプ等で圧送されたグリスやシリコンなどの高粘度液剤を吐出する 圧力比 5×1 10×1 20×1 ことが可能です。 吐出量（1サイクル） 11.0cc 6.6cc 3.2cc 最大吐出量（50サイクル） 550cc 330cc 160cc エアー消費量 38L/分（ANR（）0.4Mpa：50サイクル/分時） 製品仕様 外形寸法(W×D×H) 255×210×345mm 寸法 φ 38.1㎜（液剤チャンバー部）X 135mm 長 重量 850g 重量 6.5kg 液剤チャンバーと本体キャップ材質 ステンレス SV47高圧スプールバルブ：P34をご参照ください。 エアーシリンダー材質 ステンレス SVC720Vバルブコントローラー：P16をご参照ください。 エアシリンダーキャップ材質 アルミニウム ※3kg缶用、18kgペール缶用、カートリッジ容器用もございます。 スプールシャフト材質 ステンレス（硬質クロムメッキ） 上部／下部シールとOリング材質 UHMW-PE ※、EPDM 液剤供給用継手部ネジピッチ 3/8 NPT メス 液剤吐出口ネジピッチ 1/4 NPT メス バルブ駆動エアー供給継手部ネジピッチ 1/4 NPT メス ペール缶ポンプ 複動エアー供給継手部ネジピッチ 1/8 NPT メス オイル供給口ネジピッチ 1/8 NPT メス グリス・シリコンなどの高粘度液剤をペールから圧送します。 供給エアー圧 0.48～ 0.62MPa 最大液剤圧力 17.2MPa ※Ultra High Molecular Weight（超高分子量ポリエチレン） 製品仕様 動作概要 圧力比 30×１ 50×１ 吐出量（1サイクル） 75cc 図1. バルブ駆動エアー圧力が入力されるとスプールシャフトが押し下げられ、液剤が先端から吐出され ます。 最大吐出圧力 12Mpa 20Mpa 図2. 吐出が完了すると、スプリングによってスプールシャフトが引き戻され、液剤を遮断します。 最大吐出量 1.5L/min エアー消費量 12L/サイクル 20L/サイクル 外形寸法(W×D×H) 540×400×1520 540×400×1584 重量 78.5㎏ 83.5㎏ 圧力減圧ユニット 高圧圧送された液剤を塗布機直前で安定減圧します。 製品仕様 プランジャー圧力レシオ 3×１ プランジャー容量 20cc/サイクル 耐圧 12Mpa 駆動方式 エアー 外形寸法(W×D×H) 124×73.5×243.5 重量 3.4㎏ 図1 図2 34 35

（7.5°） (159) 6 高精度ジェットディスペンサー 製品については こちらから ▶▶ EXJET・EXJET-HS BEATRUM・BEATRUM-TH EXJET EXJET-HS -H BEATRUM（ビートラム） は、低～高粘度の幅広い液 剤を、高速で微少量塗布可能な「高精度ジェットディス EXJET（エクスジェット）は、製造現場の生産性向上 ペンサー」です。 を支える新世代ピエゾ JET ディスペンサーです。 ヒーター標準搭載で、液剤を常に安定した状態で塗布 開発されたアクチュエータ技術により、高粘度液剤に します。 対して微小領域でも高い吐出性を実現します。レーザー のようにシャープな液剤軌跡が、幅広い材料で安定し BEATRUＭ-H は、 従来では困難だった中～高粘度材 た塗布品質を提供します。 料を JET ディスペンスするためにセッティングされた新 高粘度材料への対応が求められる電子部品実装や精密 しい BEATRUM のラインナップです。先端ノズルの 組立工程において、歩留まり改善と省スペース化に貢 交換により塗布サイズの調整が可能で、ストライカー 献します。 シート部品の交換により様々なタイプの液剤に対応が 出来る仕様となっています。 製品仕様 ディスペンスバルブ ディスペンスコントローラー 型式 SJVH7000 SJVH7000-H SJVC7000 幅 53mm 250mm 基板上へ局所コーティング カメラモジュール封止 ダイアタッチ 寸法 高さ 95mm 113mm 奥行 106mm 188mm 製品仕様 重量 650g 1800g 吐出サイクル 最大250Hz ディスペンスバルブ ディスペンスコントローラー 対応粘度 ー ～300,000mPa・s 型式 SPJH1000 SPJH1000HS 型式 SPJC1000V 最小塗布径 φ0.3mm 幅 114.8mm 幅 電源 DC24V（AC100～ 240V アダプター） 外形 外形 106mm 寸法 高さ 84.6mm 寸法 高さ 128.4mm 奥行 24mm 奥行 231mm 対応液剤例 システム図 重量 800g 重量 725g アンダーフィル、ダム＆フィル、防湿コーティング剤、ＵＶ接着剤 吐出サイクル 最大1,000Hz（通常駆動500Hz） 最大2,500Hz　（通常駆動1,000Hz） ヒーター機能 有 グリス、オイル、銀ペースト、塗料、インク、プライマー、溶剤等 対応粘度 最大300,000ｍPa・ｓ ー 電圧電源 DC24V（100～240V ヒーター機能 有 ACアダプター付属） 本体接液部 材質 SUS303/FKM/FFKM マニュアルスイッチ パージボタン、ショットボタン 液剤供給用継手 ねじ M5 メス 取付 卓上設置orパネルマウント* 取付穴ねじ ピッチ10mm *ラックマウント対応（3U×21HP） ディスペンスバルブ 最大液剤圧力 0.7 MPa LED蛍光体塗布 アクリル2液接着剤塗布 グリス塗布 ディスペンスコントローラー 外形寸法図 外形寸法図 SJVC7000 ディスペンスバルブ ディスペンスバルブ ディスペンスコントローラー (φ20) (φ20) ディスペンスコントローラー φ5.9 φ4位置決めピン用穴 2×φ5.5 取り付け穴 2 × M4 深さ 4 φ4位置決めピン用穴 250 4 H8 深さ 4 91.5 φ4 H8 深さ 4 106 12 207.5 75 24 231 30 23 22.5 94.5 114.8 チルトレッグ 37.5 単位：mm 単位：mm 36 37 (62) 84.6 (500) 6 22.6 10 30 45 (3) 128.4 122.4 3.3 48.7 20 91 15 (113) 177.9 111 139 (10)

穴ン 6 ピ∅- め2 決置位 g e nl io nh o i tg i sni ot pn ru oo f m el oh 0 2. ni4 pØ 6- 4 Ø- 2 NOVADOT NOVADOT-HM -HM NOVADOT（ノバドット） は、低～中粘度液剤を高精度に非接触塗布する ホットメルト専用 JET ディスペンサー NOVADOT-HM は、 熱溶解性の液 「高速電磁制御式ジェットディスペンサー」です。 剤を搭載されたヒーターで溶かしながら JET 塗布が可能です。200℃まで 高出力コントローラーおよび高剛性のディスペンスバルブにより 加温でき、熱効率性に優れ、多様なホットメルト剤に対応します。 非接触で 高い吐出性能を実現します。 局所へのドットやライン塗布が可能です 。 製品仕様 ディスペンスバルブ ディスペンスコントローラー SJVH3000-HM SJVC3000-F 寸法mm(W×D×H） 53×102.5×278.5 250×220×107 重量 1400g 5700g 製品仕様 駆動方式 電磁直動型バルブ駆動 ディスペンスバルブ ディスペンスコントローラー エンジン冷却方式 空冷（エアー消費量30L/ 分） SJVH3000 SJVC3000 温調調節範囲 80～200℃ ※ヘッド空冷時 寸法mm(W×D×H） 40×61.0×244.0 250×220×107 ヒーターモジュール 日本国内仕様：100 V 250W　海外仕様：240V 250W 重量 720g 5700g 装着可能なシリンジサイズ 耐熱タイプ30cc 電源 100VAC、50/60Hz 装着可能ノズル PJニードル、ショートニードル、スーパーショートノズル 消費電流 3A/AC100V シリンジエアー圧力範囲 0～0.6Mpa（但し、シリンジ耐熱温度に依存する場合があります） 供給空気圧 最大0.6ＭPa 粘度範囲 1-50Pa・s (50kcps) 吐出サイクル 最大100Hz（但しオプションエンジンの場合300Hz） 昇温データ ノズル ヒーター 最大100℃まで加熱可能 設置環境 5℃～40℃（結露なきこと） システム図 (℃） 吐出ノズル径（専用） 0.11mm ～ 0.91mm 200 ディスペンスバルブ 200 液剤シリンジ 5,10,30cc（55cc オプション） SJVH3000 システム図 I/O Dsub15ピンコネクター （Dsub25ピンコネクター／外部時間制御） インパクトバルブ 100 シリンジ 耐熱シリンジ（30cc） ディスペンスコントローラー SJVC3000 ユニバーサル 0 アダプター シリンジサポート 0 10 20 30 (min) シリンジ ノズル 外形寸法図 リッド 外形寸法図 加熱部 耐熱シリンジ：SI-30LT ディスペンスバルブ 耐熱温度：180℃ ディスペンスバルブ SJノズル装着時 ディスペンスコントローラー ディスペンスコントローラー 4- ∅ 4.20 取付 穴 120.90 26 100.90 0 0 80.90 100 100 107 107 0 250 250 40 21.94 39 26 ∅43 63.50 39 ∅53 単位：mm 単位：mm 38 39 243.40 3000 32.10 220 22 1.24 278.50 102.50 300 115 40 20 32.10 220 22
