容積移送方式で粘度変化に関係なく定量塗布
大容量タイプディスペンサー「vipro-PUMP シリーズ」は、液剤を連続して容積移送する「エンドレスピストン原理」を採用し、高精度で安定した液剤塗布作業を実現します。液剤の粘度や密度が変化する場合でも優れた吐出精度を保持します。
・容積移送方式で粘度変化に関係なく定量塗布
・低粘度から高粘度の幅広い材料に適用
・特に研磨材、高密度材、せん断性材料に対応
・拡張性の高いモジュール式で体積流量を適正管理
・サックバック調整で液だれ防止
・吐出口はTri-Clamp DN 20接続で最適流量を迅速に供給
・ロッキングリングで駆動部を簡単、迅速に分解可能
・隙間なく動力伝達可能な駆動ユニット
・簡単に調整可能な取り付け用吐出ブラケット
・摩耗が少なく長寿命
・多様なローター、ステーター種類を選択可能
・脈動のない連続吐出が可能
・付着が少ない内部コーティング
・分解可能なローター部品は、簡単、迅速に交換可能。スペアパーツのコストを軽減。
・シンプル構造と多様なオプション部品で、クリーニングやメンテナンスが容易
・オプションのM6センサー部品で吐出圧と温度を適正管理
関連メディア
このカタログについて
| ドキュメント名 | 大容量高精度容積式ディスペンサー |
|---|---|
| ドキュメント種別 | 製品カタログ |
| ファイルサイズ | 292.8Kb |
| 取り扱い企業 | 株式会社サンエイテック (この企業の取り扱いカタログ一覧) |
この企業の関連カタログ
このカタログの内容

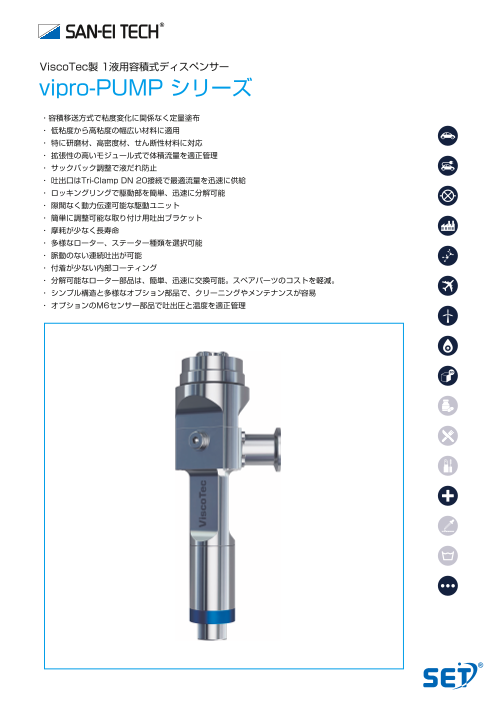

Page1
ViscoTec製 1液用容積式ディスペンサー
vipro-PUMP シリーズ
・容積移送方式で粘度変化に関係なく定量塗布
・ 低粘度から高粘度の幅広い材料に適用
・ 特に研磨材、高密度材、せん断性材料に対応
・ 拡張性の高いモジュール式で体積流量を適正管理
・ サックバック調整で液だれ防止
・ 吐出口はTri-Clamp DN 20接続で最適流量を迅速に供給
・ ロッキングリングで駆動部を簡単、迅速に分解可能
・ 隙間なく動力伝達可能な駆動ユニット
・ 簡単に調整可能な取り付け用吐出ブラケット
・ 摩耗が少なく長寿命
・ 多様なローター、ステーター種類を選択可能
・ 脈動のない連続吐出が可能
・ 付着が少ない内部コーティング
・ 分解可能なローター部品は、簡単、迅速に交換可能。スペアパーツのコストを軽減。
・ シンプル構造と多様なオプション部品で、クリーニングやメンテナンスが容易
・ オプションのM6センサー部品で吐出圧と温度を適正管理
Page2
技術データ vipro-PUMP14 vipro-PUMP40 vipro-PUMP100 vipro-PUMP180 vipro-PUMP500
吐出量(ml/回転) ~ 0.14 ~ 0.38 ~ 1.1 ~ 1.8 ~ 5.2
最大流量(ml/分) (2) 17 47 137 225 650
最少吐出量(ml) (1) 0.01 0.03 0.09 0.14 0.42
最大吐出圧 (MPa) (1) 30 30 30 30 20
入力圧 (MPa) (1) 20 20 20 20 15
吐出精度 (%) (3) ± 1 ± 1 ± 1 ± 1 ± 1
再現性 (%) (1) > 99 > 99 > 99 > 99 > 99
動作温度 (℃) 10 - 40 10 - 40 10 - 40 10 - 40 10 - 40
材料温度(℃) (1) 10 - 50 10 - 50 10 - 50 10 - 50 10 - 50
最大回転速度
(回転/分) (4) 125 125 125 125 125
重量 (kg)
(モーター部別) 1.6 1.6 1.9 1.9 1.9
（1）材料によって変わります。
（2）材料粘度と一時圧力によって変わります。
（3）1回転に対する絶対偏差としての吐出量。材料の粘度によって変わります。
（4）高速で摩耗が増加します。
