直交型ディスペンスロボット

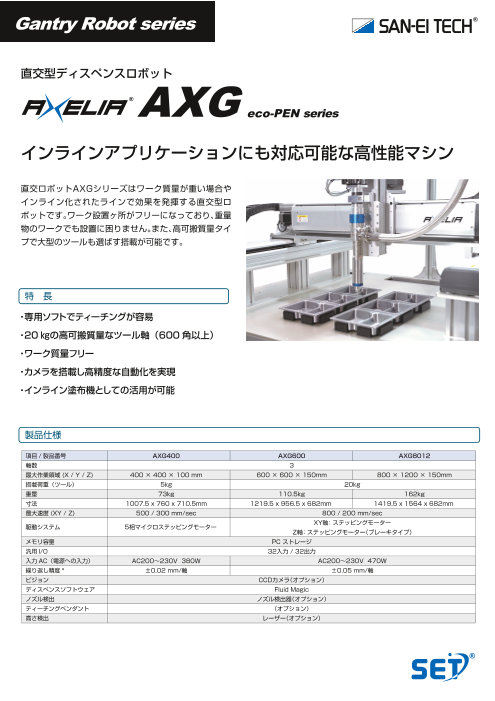

Gantry Robot series 直交型ディスペンスロボット AXG eco-PEN series インラインアプリケーションにも対応可能な高性能マシン 直交ロボットAXGシリーズはワーク質量が重い場合や インライン化されたラインで効果を発揮する直交型ロ ボットです。ワーク設置ヶ所がフリーになっており、重量 物のワークでも設置に困りません。また、高可搬質量タイ プで大型のツールも選ばす搭載が可能です。 特　長 ・専用ソフトでティーチングが容易 ・20㎏の高可搬質量なツール軸（600角以上） ・ワーク質量フリー ・カメラを搭載し高精度な自動化を実現 ・インライン塗布機としての活用が可能 製品仕様 項目 /製品番号 AXG400 AXG600 AXG8012 軸数 3 最大作業領域 (X / Y / Z) 400 × 400 × 100 mm 600 × 600 × 150mm 800 × 1200 × 150mm 搭載荷重（ツール） 5kg 20kg 重量 73kg 110.5kg 162kg 寸法 1007.5 x 760 x 710.5mm 1219.5 x 956.5 x 682mm 1419.5 x 1564 x 682mm 最大速度 (XY / Z) 500 / 300 mm/sec 800 / 200 mm/sec XY軸：ステッピングモーター 駆動システム 5相マイクロステッピングモーター Z軸：ステッピングモーター（ブレーキタイプ） メモリ容量 PC ストレージ 汎用 I/O 32入力 / 32出力 入力AC（電源への入力） AC200～230V 380W AC200～230V 470W 繰り返し精度 * ±0.02 mm/軸 ±0.05 mm/軸 ビジョン CCDカメラ（オプション） ディスペンスソフトウェア Fluid Magic ノズル検出 ノズル検出器（オプション） ティーチングペンダント （オプション） 高さ検出 レーザー（オプション）

システムラインナップ AXG400 AXG600 AXG8012 制御ソフト　Fluid magic coating オプショナルバルブセレクション SV59 SV51 SV35DA SV70 SV91 SJVH3000 SJVH7000 精密ニードルバルブ ニードルバルブ 高粘度対応 フィルムコートバルブ スプレーバルブ JETバルブ JETバルブ ピストンバルブ オプション CCDフロントカメラ ・ ノズルアジャスタ ・ ティーチングペンダント ・ ノズルディテクトセンサ ・ レーザーハイトセンサ ・タッチハイトセンサ　　 ※各種カスタマイズに対応いたします 仙台　神奈川　西関東　名古屋　大阪 海外拠点 中国／上海　東莞　タイ　台湾　 2024.12
