高精度非接触ディスペンサー

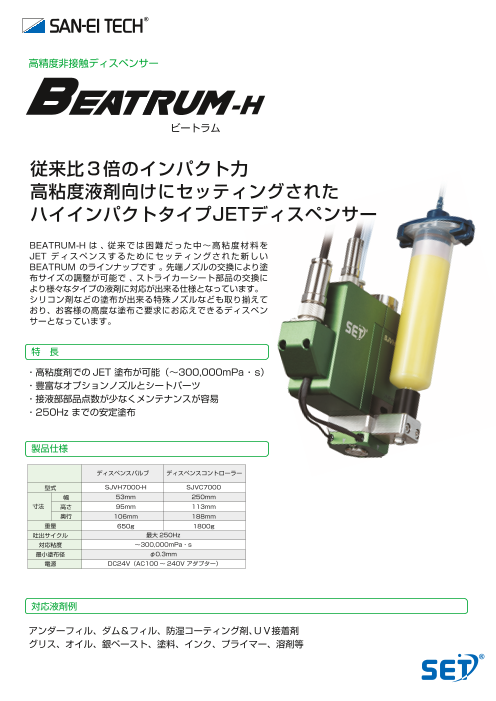

高精度非接触ディスペンサー -H ビートラム 従来比３倍のインパクト力 高粘度液剤向けにセッティングされた ハイインパクトタイプJETディスペンサー BEATRUＭ-H は 、 従来では困難だった中～高粘度材料を JET ディスペンスするためにセッティングされた新しい BEATRUM のラインナップです 。 先端ノズルの交換により塗 布サイズの調整が可能で 、 ストライカーシート部品の交換に より様々なタイプの液剤に対応が出来る仕様となっています。 シリコン剤などの塗布が出来る特殊ノズルなども取り揃えて おり、お客様の高度な塗布ご要求にお応えできるディスペン サーとなっています。 特　長 ・高粘度剤での JET 塗布が可能（～300,000mPa ・ s） ・豊富なオプションノズルとシートパーツ ・接液部部品点数が少なくメンテナンスが容易 ・250Hz までの安定塗布 製品仕様 ディスペンスバルブ ディスペンスコントローラー 型式 SJVH7000-H SJVC7000 幅 53mm 250mm 寸法 高さ 95mm 113mm 奥行 106mm 188mm 重量 650g 1800g 吐出サイクル 最大250Hz 対応粘度 ～300,000mPa・s 最小塗布径 φ0.3mm 電源 DC24V（AC100～ 240V アダプター） 対応液剤例 アンダーフィル、ダム＆フィル、防湿コーティング剤、ＵＶ接着剤 グリス、オイル、銀ペースト、塗料、インク、プライマー、溶剤等

専用コントローラー ディスペンスコントローラーSJVC7000 SJVC7000 は、コンパクトでありながら JET 塗布に 必要な機能は全て備えたコントローラーで、以下の機 能を有しています。 ・ショットタイマー機能 ・レシピ登録機能 ・外部制御 ・ヒーター機能 システム構成 エアー圧 5μフィルター レギュレーター 電気接続 ディスペンスバルブ SJVH7000-H エアー接続 ディスペンスコントローラー SJVC7000 外形寸法図 ディスペンスバルブ ディスペンスコントローラー φ4位置決めピン用穴 2×φ5.5 取り付け穴 φ4位置決めピン用穴 250 30 23 22.5 94.5 37.5 仙台　西関東　神奈川　名古屋　大阪 海外拠点 中国／上海　東莞　タイ　台湾　 2022.8 48.7 20 91 15 (113) 177.9 111 139 (10)
