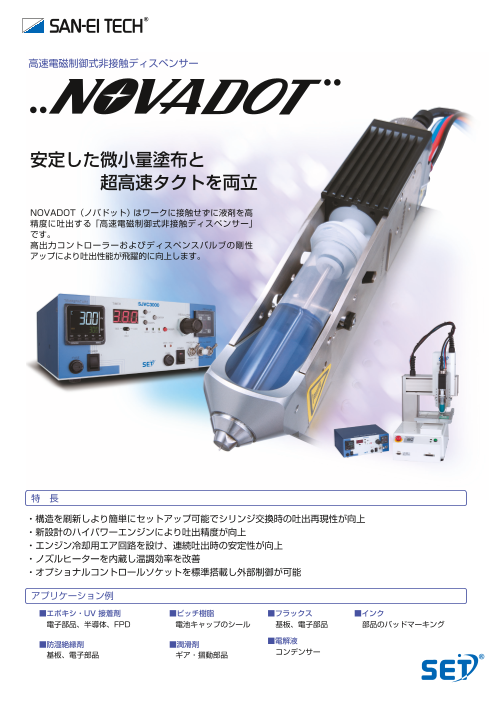

高速電磁制御式非接触ディスペンサー

高速電磁制御式非接触ディスペンサー 安定した微小量塗布と 　　　　超高速タクトを両立 NOVADOT（ノバドット） はワークに接触せずに液剤を高 精度に吐出する「高速電磁制御式非接触ディスペンサー」 です。 高出力コントローラーおよびディスペンスバルブの剛性 アップにより吐出性能が飛躍的に向上します。 特　長 ・構造を刷新しより簡単にセットアップ可能でシリンジ交換時の吐出再現性が向上 ・新設計のハイパワーエンジンにより吐出精度が向上 ・エンジン冷却用エア回路を設け、連続吐出時の安定性が向上 ・ノズルヒーターを内蔵し温調効率を改善 ・オプショナルコントロールソケットを標準搭載し外部制御が可能 アプリケーション例 ■エポキシ・UV 接着剤 ■ピッチ樹脂 ■フラックス ■インク 電子部品、半導体、FPD 電池キャップのシール 基板、電子部品 部品のバッドマーキング ■防湿絶縁剤 ■潤滑剤 ■電解液 基板、電子部品 ギア・摺動部品 コンデンサー

基本システム構成 ・単位 : mm ■ディスペンスバルブ SJノズル装着時 ・単位 : mm ■ディスペンスコントローラー le g mo unt in ho .20 4- Ø 4 2- Ø 6 p in h ole for p osit ioni ng 120.90 100.90 80.90 0 100 107 0 40 21.94 39 26 250 仕　様 システム図 ディスペンスバルブ ディスペンスコントローラー SJVH3000 SJVC3000 寸法mm(W×D×H） 40×61.0×244.0 250×220×107 ディスペンスバルブ 重量 720g 5700g SJVH3000 電源 100VAC、50/60Hz 消費電流 3A/AC100V インパクトバルブ 供給空気圧 最大0.6Ｍpa 粘度範囲 1-50Pa・s (50kcps) 吐出サイクル 最大100Hz（但しオプションエンジンの場合300Hz） ディスペンスコントローラー SJVC3000 ノズル ヒーター 最大100℃まで加熱可能 設置環境 5℃～40℃（結露なきこと） ユニバーサル 吐出ノズル径（専用） 0.11mm ～ 0.91mm アダプター 液剤シリンジ 5,10,30cc（55cc オプション） I/O Dsub15ピンコネクター （Dsub25ピンコネクター／外部時間制御） シリンジ ノズル 仙台　西関東　神奈川　名古屋　大阪 海外拠点 中国／上海　東莞　タイ　台湾　 2020.1 243.40 3000 32.10 220 22
