超小型電磁制御式ジェットディスペンサー

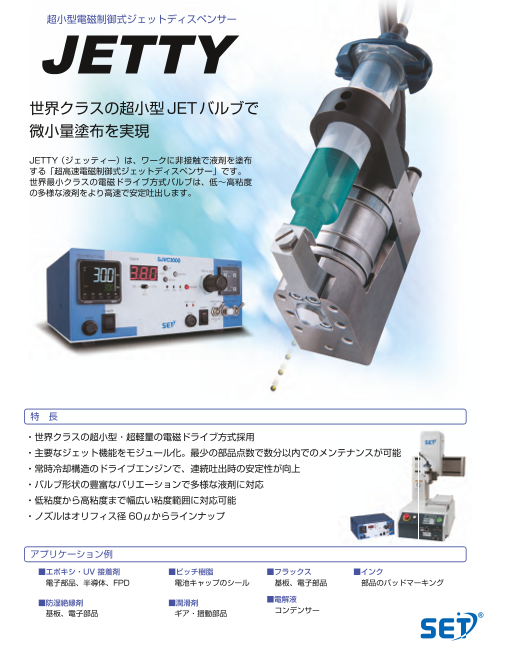

超小型電磁制御式ジェットディスペンサー JETTY 世界クラスの超小型JETバルブで 微小量塗布を実現 JETTY（ ジェッティー）は、ワークに非接触で液剤を塗布 する「超高速電磁制御式ジェットディスペンサー」です。 世界最小クラスの電磁ドライブ方式バルブは、低～高粘度 の多様な液剤をより高速で安定吐出します。 特　長 ・世界クラスの超小型・超軽量の電磁ドライブ方式採用 ・主要なジェット機能をモジュール化。最少の部品点数で数分以内でのメンテナンスが可能 ・常時冷却構造のドライブエンジンで、連続吐出時の安定性が向上 ・バルブ形状の豊富なバリエーションで多様な液剤に対応 ・低粘度から高粘度まで幅広い粘度範囲に対応可能 ・ノズルはオリフィス径60μからラインナップ アプリケーション例 ■エポキシ・UV 接着剤 ■ピッチ樹脂 ■フラックス ■インク 電子部品、半導体、FPD 電池キャップのシール 基板、電子部品 部品のバッドマーキング ■防湿絶縁剤 ■潤滑剤 ■電解液 基板、電子部品 ギア・摺動部品 コンデンサー

■ディスペンスバルブ ・単位 : mm ■ディスペンスコントローラー ・単位 : mm 仕　様 システム図 ディスペンスバルブ ディスペンスコントローラー 寸法mm(W×D×H） 31x92.5x92 （ノズル部含まず） 250×220×107 重量 364g 5700g 電源 AC100V～ AC240V 3A（50/60Hz） 消費電流 3A/AC100V 供給空気圧 最大0.6Ｍpa 粘度範囲 1-50Pa・s (50kcps) 吐出サイクル 最大100Hz（但しオプションエンジンの場合300Hz） ノズル ヒーター 最大70℃ ディスペンスバルブ 設置環境 5℃～40℃（結露なきこと） 吐出ノズル径（専用） 最小60μ（超硬ノズル） 液剤シリンジ 5,10,30,55cc I/O Dsub15ピンコネクター （Dsub25ピンコネクター／外部時間制御） ディスペンスコントローラー SJVC3000 仙台　西関東　神奈川　名古屋　大阪 海外拠点 中国／上海　東莞　シンガポール　タイ　台湾　 2019.8
