スプレーバルブ

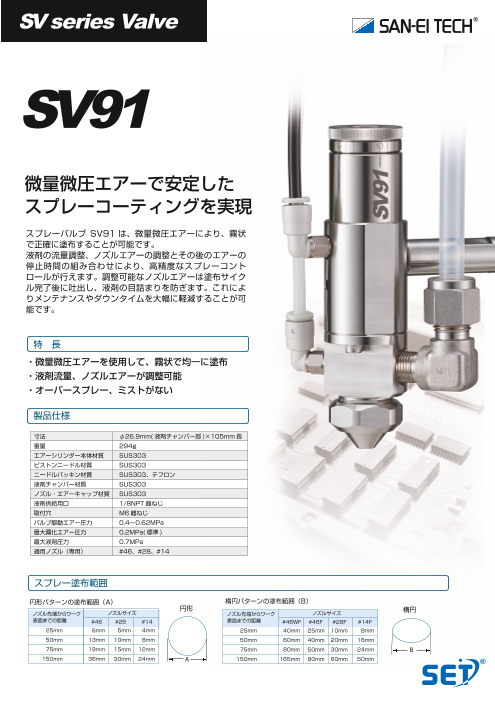

SV series Valve SV91 微量微圧エアーで安定した スプレーコーティングを実現 スプレーバルブ SV91 は、微量微圧エアーにより、霧状 で正確に塗布することが可能です。 液剤の流量調整、ノズルエアーの調整とその後のエアーの 停止時間の組み合わせにより、高精度なスプレーコント ロールが行えます。調整可能なノズルエアーは塗布サイク ル完了後に吐出し、液剤の目詰まりを防ぎます。これによ りメンテナンスやダウンタイムを大幅に軽減することが可 能です。 特　長 ・微量微圧エアーを使用して、霧状で均一に塗布 ・液剤流量、ノズルエアーが調整可能 ・オーバースプレー、ミストがない 製品仕様 寸法 φ26.9mm( 液剤チャンバー部 )×105mm長 重量 294g エアーシリンダー本体材質 SUS303 ピストンニードル材質 SUS303 ニードルパッキン材質 SUS303、テフロン 液剤チャンバー材質 SUS303 ノズル・エアーキャップ材質 SUS303 液剤供給用口 1/8NPT雌ねじ 取付穴 M6雌ねじ バルブ駆動エアー圧力 0.4～0.62MPa 最大霧化エアー圧力 0.2MPa( 標準 ) 最大液剤圧力 0.7MPa 適用ノズル（専用） #46、#28、#14 スプレー塗布範囲 円形パターンの塗布範囲（A） 楕円パターンの塗布範囲（B） 円形 楕円 ノズル先端からワーク ノズルサイズ ノズル先端からワーク ノズルサイズ 表面までの距離　 #46 #28 #14 表面までの距離　 #46WF #46F #28F #14F 25mm 6mm 5mm 4mm 25mm 40mm 25mm 10mm 8mm 50mm 1３mm 10mm 8mm 50mm 60mm 40mm 20mm 16mm 7５mm 19mm 15mm 12mm 7５mm 80mm 50mm 30mm 24mm B 150mm 36mm 30mm 24mm A 150mm 165mm 80mm 60mm 50mm

スプレーバルブシステム エアー源 5μフィルター レギュレーター 駆動エアー用ホース（黒） ストローク 調整ノブ 液送ホース 霧化エアー用ホース（白） VALVE PRESSURE SPRAY PRESSURE SHOT MODE POINT Fn VALVE SPRAY SV91 MPa MPa 液剤タンク SVC620S スプレーバルブコントローラー SVC620S スプレーバルブ専用コントローラー スプレーバルブの開口時間とノズルエアー圧を制御して吐出の調整を容易に行います。 最大 0.5MPa の霧化圧力で微量微圧エアーを供給し、液剤をノズル先端から、飛散や オーバースプレーすることなく確実に塗布することが可能です。 特 長 ・吐出応答速度10%向上（従来比） ・霧化圧塗布前、後ディレー機能付き ・精密レギュレーター搭載で安定吐出 ・消費電力10％低減 SVC620S 動作概要 図1. バルブ駆動エアー圧力が入力されるとピストンニードルが引上げ られ、液剤が吐出されます。同時に霧化エアーがエアーキャップ 内に流入し液剤が微細なスプレー状になります。 図2. 吐出が完了するとスプリングによってピストンニードルが強く押 し戻され、液剤を遮断します。 図1 図2 仙台　西関東　神奈川　名古屋　大阪 海外拠点 中国／上海　東莞　シンガポール　タイ　台湾　 2020.1 SV91
