マイクロスプレーバルブ

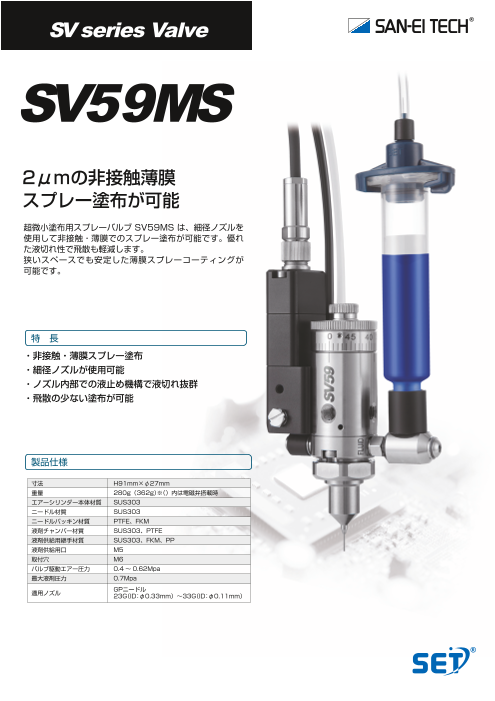

SV series Valve SV59MS 2μｍの非接触薄膜 スプレー塗布が可能 超微小塗布用スプレーバルブ SV59MS は、細径ノズルを 使用して非接触・薄膜でのスプレー塗布が可能です。優れ た液切れ性で飛散も軽減します。 狭いスペースでも安定した薄膜スプレーコーティングが 可能です。 特　長 ・非接触・薄膜スプレー塗布 ・細径ノズルが使用可能 ・ノズル内部での液止め機構で液切れ抜群 ・飛散の少ない塗布が可能 製品仕様 寸法 H91mm×φ27mm 重量 280g（362g）※（）内は電磁弁搭載時 エアーシリンダー本体材質 SUS303 ニードル材質 SUS303 ニードルパッキン材質 PTFE、FKM 液剤チャンバー材質 SUS303、PTFE 液剤供給用継手材質 SUS303、FKM、PP 液剤供給用口 M5 取付穴 M6 バルブ駆動エアー圧力 0.4 ～ 0.62Mpa 最大液剤圧力 0.7Mpa 適用ノズル GPニードル 23G（ID：φ0.33mm）～33G（ID：φ0.11mm）

超微小塗布用スプレーバルブ SV59MS システム 5μmフィルタレギュレータ（別売品） エアー源 シリンジ加圧レギュレータ（別売品） スプレーバルブ専用コントローラー SVC620S φ6エアーホース シリンジアダプタ （別売品） 駆動用エアーホース（黒） 霧化用エアーホース（白） スプレーバルブの開口時間とノズルエアー圧を制御して吐出の調整を容 易に行います。最大 0.5MPa の霧化圧力で微量微圧エアーを供給し、 液剤をノズル先端から、飛散やオーバースプレーすることなく確実に塗 シリンジ（別売品） 布することが可能です。 バルブコントローラSVC620S（別売品） 特 長 ・吐出応答速度10%向上（従来比） ・霧化圧塗布前、後ディレー機能付き シリンジ継手 ・精密レギュレーター搭載で安定吐出 ・消費電力10％低減 SV59MS 動作概要 図 1. バルブ駆動エアー圧力が入力されるとピストンニードル が GP ニードルノズルのハブから引き上げられ、吐出さ れます。同時に霧化エアーがエアーキャップ内に流入し 図 2. 液剤が微細なスプレー状になります。 吐出が完了するとスプリングによってピストンニードル が押し戻され、液剤を遮断します。 図1 図2 仙台　西関東　神奈川　名古屋　大阪 海外拠点 中国／上海　東莞　タイ　台湾　 2021.2
