ファインラインスプレーバルブ

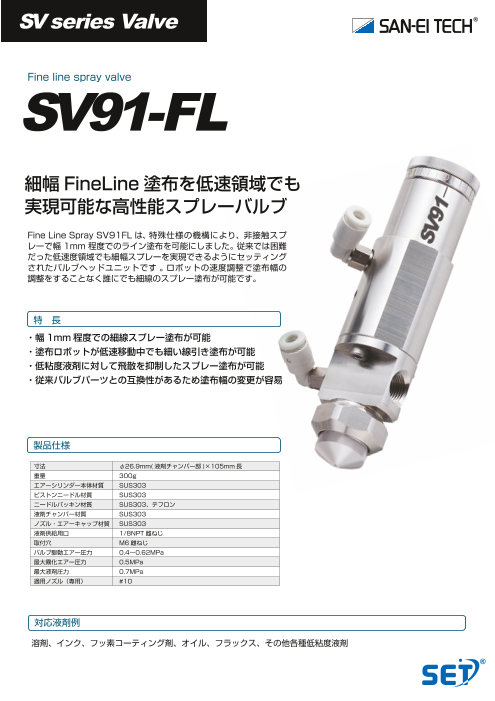

SV series Valve Fine line spray valve SV91-FL 細幅 FineLine 塗布を低速領域でも 実現可能な高性能スプレーバルブ Fine Line Spray SV91FL は 、特殊仕様の機構により、非接触スプ レーで幅 1mm 程度でのライン塗布を可能にしました。 従来では困難 だった低速度領域でも細幅スプレーを実現できるようにセッティング されたバルブヘッドユニットです 。 ロボットの速度調整で塗布幅の 調整をすることなく誰にでも細線のスプレー塗布が可能です。 特　長 ・幅1mm程度での細線スプレー塗布が可能 ・塗布ロボットが低速移動中でも細い線引き塗布が可能 ・低粘度液剤に対して飛散を抑制したスプレー塗布が可能 ・従来バルブパーツとの互換性があるため塗布幅の変更が容易 製品仕様 寸法 φ26.9mm( 液剤チャンバー部 )×105mm長 重量 300g エアーシリンダー本体材質 SUS303 ピストンニードル材質 SUS303 ニードルパッキン材質 SUS303、テフロン 液剤チャンバー材質 SUS303 ノズル・エアーキャップ材質 SUS303 液剤供給用口 1/8NPT雌ねじ 取付穴 M6雌ねじ バルブ駆動エアー圧力 0.4～0.62MPa 最大霧化エアー圧力 0.5MPa 最大液剤圧力 0.7MPa 適用ノズル（専用） #10 対応液剤例 溶剤、インク、フッ素コーティング剤、オイル、フラックス、その他各種低粘度液剤

専用コントローラー スプレーバルブ専用コントローラー スプレーバルブの開口時間とノズルエアー圧を制御して吐出の調整を容易に行います。 最大 0.5MPa の霧化圧力で微量微圧エアーを供給し、液剤をノズル先端から、飛散や オーバースプレーすることなく確実に塗布することが可能です。 特 長 ・吐出応答速度10%向上（従来比） ・霧化圧塗布前、後ディレー機能付き ・精密レギュレーター搭載で安定吐出 ・消費電力10％低減 SVC620S スプレーバルブシステム シリンジ加圧 5μフィルター レギュレーター レギュレーター 駆動エアー用ホース（黒） 霧化エアー用ホース（白） VALVE PRESSURE SPRAY PRESSURE SHOT MODE POINT Fn VALVE SPRAY SV91-FL MPa MPa SVC620S スプレーバルブコントローラー SVC620S 塗布イメージ ノズル先端から FLノズル SV9104-10FL 円形 ワーク表面までの距離 塗布範囲A 2mm 0.6mm FLエアーキャップ SV9106-10FL 3mm 0.7mm 5mm 1.0mm 7mm 1.3mm A 仙台　西関東　神奈川　名古屋　大阪 海外拠点 中国／上海　東莞　タイ　台湾　 2025.2 SV91
