コンフォーマルコーティングバルブ

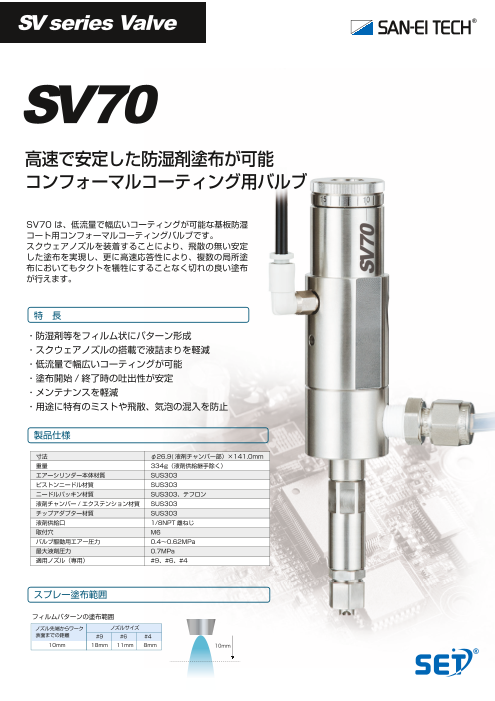

SV series Valve 高速で安定した防湿剤塗布が可能 コンフォーマルコーティング用バルブ SV70 は、低流量で幅広いコーティングが可能な基板防湿 コート用コンフォーマルコーティングバルブです。 スクウェアノズルを装着することにより、飛散の無い安定 した塗布を実現し、更に高速応答性により、複数の局所塗 布においてもタクトを犠牲にすることなく切れの良い塗布 が行えます。 特　長 ・防湿剤等をフィルム状にパターン形成 ・スクウェアノズルの搭載で液詰まりを軽減 ・低流量で幅広いコーティングが可能 ・塗布開始 /終了時の吐出性が安定 ・メンテナンスを軽減 ・用途に特有のミストや飛散、気泡の混入を防止 製品仕様 寸法 φ26.9( 液剤チャンバー部）×141.0mm 重量 334g（液剤供給継手除く） エアーシリンダー本体材質 SUS303 ピストンニードル材質 SUS303 ニードルパッキン材質 SUS303、テフロン 液剤チャンバー /エクステンション材質 SUS303 チップアダプター材質 SUS303 液剤供給口 1/8NPT雌ねじ 取付穴 M6 バルブ駆動用エアー圧力 0.4～0.62MPa 最大液剤圧力 0.7MPa 適用ノズル（専用） #9、#6、#4 スプレー塗布範囲 フィルムパターンの塗布範囲 ノズル先端からワーク ノズルサイズ 表面までの距離　 #9 #6 #4 10mm 18mm 11mm 8mm 10mm

コンフォーマルコーティングバルブシステム 5μフィルター レギュレーター 専用電磁弁 SVEM720 （別売品） SVC720F VALVE PRESSURE SHOT MODE POINT Fn MPa 液剤タンク SV70 バルブ専用コントローラー SVC720F コンフォーマルコーティングバルブ専用コントローラー SVC720Fコントローラーは、コンフォーマルコーティングバ ルブ塗布の調整を容易に行います。高速応答で SV7０に近接 電磁弁SVEM720 させたバルブ駆動用電磁弁を制御します。 特 長 ・フラットな形状で装置搭載が容易 ・高速高次元塗布を実現 ・精密レギュレーター搭載で安定吐出 ※専用電磁弁SVEM720 またはSVEM800を別途ご購入下さい。 優れた塗布パターンを可能にするスクウェアノズル ・矩形形状のノズル径により液詰まりを軽減 ・超硬材質を使用し長期間の安定吐出が可能 ・等価口径ノズルで低流量かつ幅広パターン形成が可能 ・高精度で飛散のない高次元塗布を実現 塗布例 SET卓上ロボットとのセットアップにより、 バッチ生産等へのフレキシブルな対応が可能です。 仙台　西関東　神奈川　名古屋　大阪 海外拠点 中国／上海　東莞　シンガポール　タイ　台湾　 2020.1
