ダイヤフラムバルブ

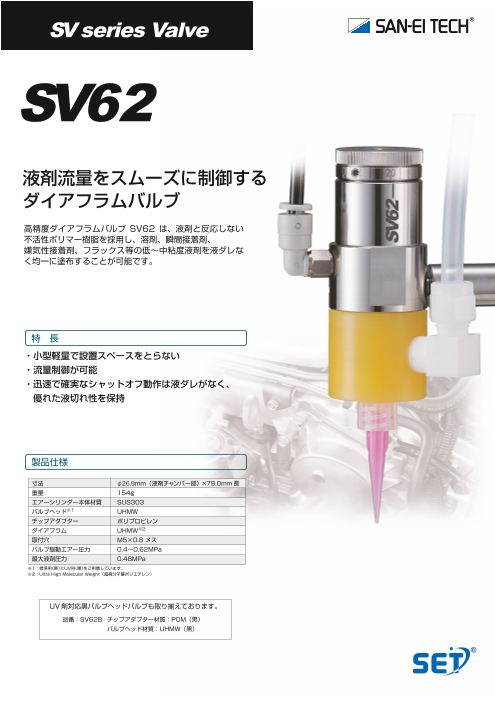

SV series Valve SV62 液剤流量をスムーズに制御する ダイアフラムバルブ 高精度ダイアフラムバルブ SV62 は、液剤と反応しない 不活性ポリマー樹脂を採用し、溶剤、瞬間接着剤、 嫌気性接着剤、フラックス等の低～中粘度液剤を液ダレな く均一に塗布することが可能です。 特　長 ・小型軽量で設置スペースをとらない ・流量制御が可能 ・迅速で確実なシャットオフ動作は液ダレがなく、 優れた液切れ性を保持 製品仕様 寸法 φ26.9mm（液剤チャンバー部）×79.0mm長 重量 154g エアーシリンダー本体材質 SUS303 バルブヘッド※1 UHMW チップアダプター ポリプロピレン ダイアフラム UHMW※2 取付穴 M5×0.8 メス バルブ駆動エアー圧力 0.4～0.62MPa 最大液剤圧力 0.48MPa ※1：標準用（黄）とUV用（黒）をご用意しています。 ※2：Ultra High Molecular Weight（超高分子量ポリエチレン） UV剤対応黒バルブヘッドバルブも取り揃えております。 品番：SV62B　チップアダプター材質：POM（黒） バルブヘッド材質：UHMW（黒）

高精密ダイアフラムバルブシステム 5μフィルター レギュレーター 駆動エアー用ホース（黒） 液送チューブ VALVE PRESSURE FLUID PRESSURE SHOT MODE POINT Fn VALVE FLUID MPa MPa SVC720V 標準バルブコントローラー SVC720V SV62バルブ 液剤タンク ディスペンスコントローラーSVC720V SVC720V は、ディスペンスバルブと組み合わせて吐出プログラムを設定可能なバルブ専用コント ローラーです。シリンジ加圧レギュレータを内蔵し、より正確で安定した連続吐出を可能にします。 特 長 ・デジタル化により細かな設定が可能　　　　　　　　　　　　　　　 ・吐出応答速度1０％向上（従来品と比較して） ・精密レギュレーター搭載で安定吐出 動作概要 図1. バルブ駆動エアー圧力が入力されるとダイアフラムが引 き上げられ、液剤が吐出されます。 図2. 吐出が完了すると、スプリングによってダイアフラムが 押し戻され液剤を遮断します。 図1 図2 仙台　西関東　神奈川　名古屋　大阪 海外拠点 中国／上海　東莞　シンガポール　タイ　台湾　 2020.1 SV62
