ニードルバルブ

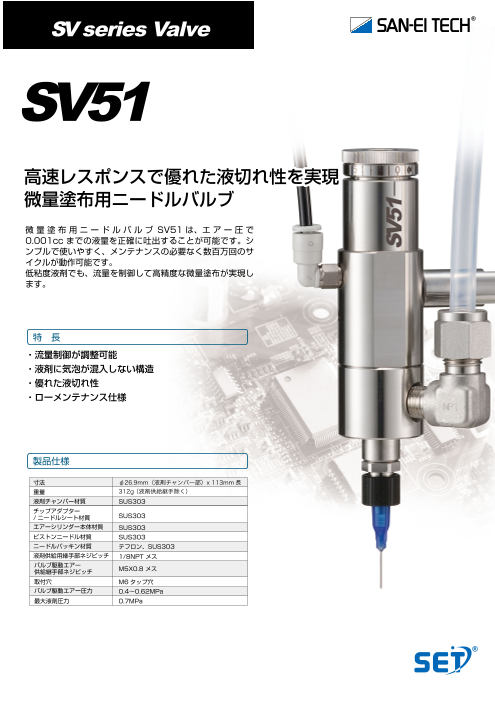

SV series Valve SV51 高速レスポンスで優れた液切れ性を実現 微量塗布用ニードルバルブ 微 量 塗 布 用 ニ ー ド ル バ ル ブ SV51 は、エ ア ー 圧 で 0.001cc までの液量を正確に吐出することが可能です。シ ンプルで使いやすく、メンテナンスの必要なく数百万回のサ イクルが動作可能です。 低粘度液剤でも、流量を制御して高精度な微量塗布が実現し ます。 特　長 ・流量制御が調整可能 ・液剤に気泡が混入しない構造 ・優れた液切れ性 ・ローメンテナンス仕様 製品仕様 寸法 φ26.9mm（液剤チャンバー部）x 113mm長 重量 312g（ 液剤供給継手除く） 液剤チャンバー材質 SUS303 チップアダプター /ニードルシート材質 SUS303 エアーシリンダー本体材質 SUS303 ピストンニードル材質 SUS303 ニードルパッキン材質 テフロン、SUS303 液剤供給用継手部ネジピッチ 1/8NPT メス バルブ駆動エアー 供給継手部ネジピッチ M5X0.8 メス 取付穴 M6タップ穴 バルブ駆動エアー圧力 0.4～0.62MPa 最大液剤圧力 0.7MPa

微量塗布用ニードルバルブSV51システム　　　　　　 5μフィルター レギュレーター 液送ホース 駆動エアー用ホース（黒） VALVE PRESSURE FLUID PRESSURE SHOT MODE POINT Fn VALVE FLUID 液剤供給用 MPa MPa 継手 SVC720V （別売品） 標準バルブコントローラー SVC720V ノズル （別売品） SV51 液剤タンク ディスペンスコントローラーSVC720V SVC720V は、ディスペンスバルブと組み合わせて吐出プログラムを設定可能なバルブ専用コント ローラーです。シリンジ加圧レギュレータを内蔵し、より正確で安定した連続吐出を可能にします。 特 長 ・デジタル化により細かな設定が可能　　　　　　　　　　　　　　　 ・吐出応答速度1０％向上（従来品と比較して） ・精密レギュレーター搭載で安定吐出 動作概要 図1. バルブ駆動エアー圧力が入力されるとピストンニードルがシート部から 引き上げられ、液剤が吐出されます。 図2. 吐出が完了するとピストンスプリングによってピストンニードルが押し 戻され、液剤を遮断します。 図1 図2 仙台　西関東　神奈川　名古屋　大阪 海外拠点 中国／上海　東莞　シンガポール　タイ　台湾　 2020.1
