超微小塗布用ニードルバルブ

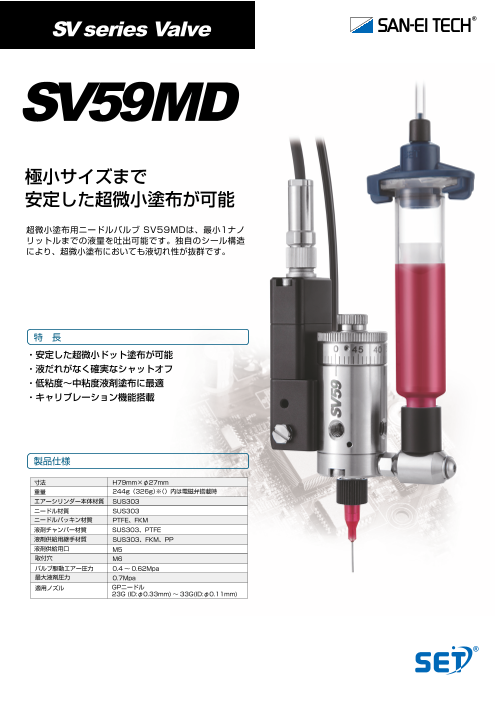

SV series Valve SV59MD 極小サイズまで 安定した超微小塗布が可能 超微小塗布用ニードルバルブ SV59MDは、最小1ナノ リットルまでの液量を吐出可能です。独自のシール構造 により、超微小塗布においても液切れ性が抜群です。 特　長 ・安定した超微小ドット塗布が可能 ・液だれがなく確実なシャットオフ ・低粘度～中粘度液剤塗布に最適 ・キャリブレーション機能搭載 製品仕様 寸法 H79mm×φ27mm 重量 244g（326g）※（）内は電磁弁搭載時 エアーシリンダー本体材質 SUS303 ニードル材質 SUS303 ニードルパッキン材質 PTFE、FKM 液剤チャンバー材質 SUS303、PTFE 液剤供給用継手材質 SUS303、FKM、PP 液剤供給用口 M5 取付穴 M6 バルブ駆動エアー圧力 0.4 ～ 0.62Mpa 最大液剤圧力 0.7Mpa 適用ノズル GPニードル　 23G (ID:φ0.33mm)～ 33G(ID:φ0.11mm)

超微小塗布用ニードルバルブ SV59MD システム　 5μmフィルタレギュレータ（別売品） エアー源 φ6エアーホース ディスペンスコントローラーSVC720V シリンジアダプタ （別売品） 駆動用エアーホース（黒） SVC720V は、ディスペンスバルブと組み合わせて吐出プログラムを 設定可能なバルブ専用コントローラーです。シリンジ加圧レギュレータ を内蔵し、より正確で安定した連続吐出を可能にします。 シリンジ（別売品） バルブコントローラSVC720V（別売品） 特 長 シリンジ継手 ・デジタル化により細かな設定が可能　・精　密　レ　ギ　ュ　レ　ー　タ　ー　搭　載　で　安　定　吐出 ・吐出応答速度1０％向上（従来品と比較して） SV59MD 動作概要 図1. バルブ駆動エアー圧力が入力されるとピストンニードルが GP ニードル ノズルのハブ部から引き上げられ液剤が吐出されます。 図2. 吐出が完了すると、スプリングによってピストンニードルが押し戻され、 液剤を遮断します。 図1 図2 仙台　西関東　神奈川　名古屋　大阪 海外拠点 中国／上海　東莞　タイ　台湾　 2023.9
