ピストンバルブ

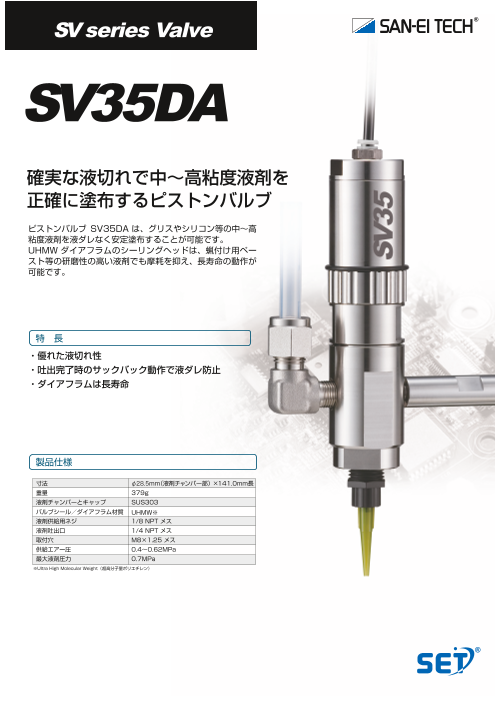

SV series Valve SV35DA 確実な液切れで中～高粘度液剤を 正確に塗布するピストンバルブ ピストンバルブ SV35DA は、グリスやシリコン等の中～高 粘度液剤を液ダレなく安定塗布することが可能です。 UHMW ダイアフラムのシーリングヘッドは、蝋付け用ペー スト等の研磨性の高い液剤でも摩耗を抑え、長寿命の動作が 可能です。 特　長 ・優れた液切れ性 ・吐出完了時のサックバック動作で液ダレ防止 ・ダイアフラムは長寿命 製品仕様 寸法 φ28.5mm（液剤チャンバー部）×141.0mm長 重量 379g 液剤チャンバーとキャップ SUS303 バルブシール／ダイアフラム材質 UHMW※ 液剤供給用ネジ 1/8 NPT メス 液剤吐出口 1/4 NPT メス 取付穴 M8×1.25 メス 供給エアー圧 0.4～0.62MPa 最大液剤圧力 0.7MPa ※Ultra High Molecular Weight（超高分子量ポリエチレン）

ピストンバルブシステム 5μフィルター レギュレーター 液送チューブ 駆動エアー用ホース（黒） VALVE PRESSURE FLUID PRESSURE SHOT MODE POINT Fn VALVE FLUID MPa MPa SVC720V SV35DA 液剤供給用 バルブ 継手 標準バルブコントローラー （別売品） SVC720V チップアダプター ノズル （別売品） 吐出用ノズル 液剤タンク ディスペンスコントローラーSVC720V SVC720V は、ディスペンスバルブと組み合わせて吐出プログラムを設定可能なバルブ専用コント ローラーです。シリンジ加圧レギュレータを内蔵し、より正確で安定した連続吐出を可能にします。 特 長 ・デジタル化により細かな設定が可能　　　　　　　　　　　　　　　 ・吐出応答速度1０％向上（従来品と比較して） ・精密レギュレーター搭載で安定吐出 動作概要 図1. バルブ駆動エアー圧力が入力されると、シーリングヘッドが押し下 げられ液剤が吐出されます。 図2. 吐出が完了すると、スプリングによってシーリングヘッドが引き戻 され、液剤を遮断します。サックバック機構により液切れは良好で す。 図1 図2 仙台　西関東　神奈川　名古屋　大阪 海外拠点 中国／上海　東莞　シンガポール　タイ　台湾　 2020.1
