デジタルチュービングディスペンサーSRD250

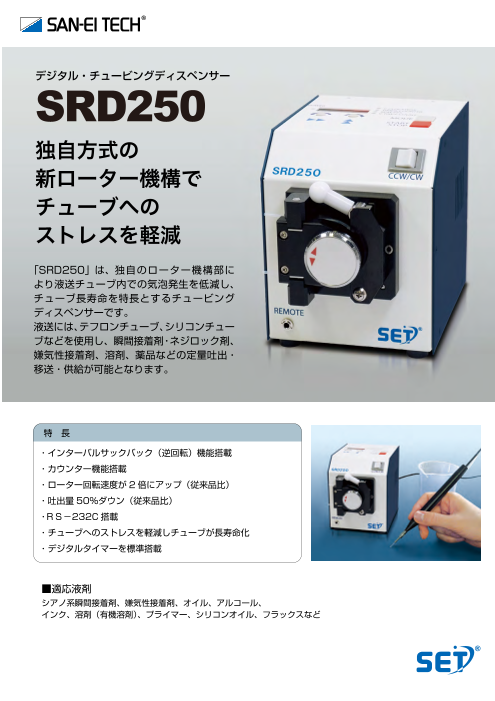

デジタル・チュービングディスペンサー SRD250 独自方式の 新ローター機構で チューブへの ストレスを軽減 「SRD250」は、独自のローター機構部に より液送チューブ内での気泡発生を低減し、 チューブ長寿命を特長とするチュービング ディスペンサーです。 液送には、テフロンチューブ、シリコンチュー ブなどを使用し、瞬間接着剤・ネジロック剤、 嫌気性接着剤、溶剤、薬品などの定量吐出・ 移送・供給が可能となります。 特　長 ・インターバルサックバック（逆回転）機能搭載 ・カウンター機能搭載 ・ローター回転速度が2倍にアップ（従来品比） ・吐出量50％ダウン（従来品比） ・ＲＳ－232C搭載 ・チューブへのストレスを軽減しチューブが長寿命化 ・デジタルタイマーを標準搭載 ■適応液剤 シアノ系瞬間接着剤、嫌気性接着剤、オイル、アルコール、 インク、溶剤（有機溶剤）、プライマー、シリコンオイル、フラックスなど

■製品仕様 電源 DC24V（AC100～ 240Vアダプター付属） 消費電力 約15W 設置環境 5℃～40℃（結露無きこと） 外形寸法 ( ) 内は突起部含む W109×D167(174)×H138(139)mm 重量 約2.2kg ローター回転数 0.5 ～ 240 RPM（ 数値入力設定）※2 モード設定 連続運転／タイマー／カウンター※3 吐出タイマー 0.01sec ～ 999hour　（単位切替え ： 秒、分、時） カウンター設定範囲 1～99999 バキュームタイマー 可変：0.001～ 9999sec インターバルタイマー 可変：0.001～ 9999sec バキュームカウンター 1～9999 適用粘度※1 テフロンチューブ 1～ 2,000mPa.s シリコンチューブ 1～ 5,000mPa.s 吐出信号入力 【R.C.J.】　無電圧接点（0.1 秒パルス） 【R.C.】　DC12～ 24V入力 吐出完了出力 DC12～24Vオープンコレクタ 通信インターフェイス RS-232C（ D-Sub　9ピン　オス）※4 付属品 AC アダプター 1個 外部制御用オスコネクタ 1個 タービン油 1個 別売品 ・ スイッチ付吐出ペン (SRD-P-0019)　※AWG-19用（標準） ・ フットスイッチ（SRD-FS） ・ 各種 テフロンチューブ　　各10m/巻 ・ 各種　シリコンチューブ　　各10m/巻 ※1：適用粘度は参考値です。液剤の特性、その他の要因により本機では使用できない液剤がありますのでご注意ください。　 ※2：速度の単位はRPMとPPSを選択可能です。 ※3：カウンターモードは、モータシャフトに取り付けた回転円板スリット（10/1回転）の、通過数で動作制御するものです。 ※4：接続ケーブルは、ストレートのみ ■チューブ仕様 チューブの選定はお使いの液剤の成分により異なります。 適応チューブ テフロン 瞬間・嫌気性接着剤にご使用できます。 シリコン テフロンチューブに比べ吐出量が多くできます。 ※チューブは必ず弊社指定のチューブをご使用ください。 ■テフロンチューブ表 ■シリコンチューブ表 サイズ寸法表（材質：PTFE／長さ：10m） サイズ寸法表（長さ：10m） 内径mm 外径mm 肉厚mm 内径mm 外径mm 肉厚mm AWG-11 2.41 3.01 0.30 シリコン 3×5 mm 3.0 5.0 1.0 AWG-13 1.93 2.53 0.30 シリコン 2×4 mm 2.0 4.0 1.0 AWG-16 1.35 1.95 0.30 シリコン 1×3 mm 1.0 3.0 1.0 AWG-19 0.96 1.56 0.30 ※上記以外のサイズは別途ご相談ください。 AWG-24 0.56 1.06 0.25 ■オプション（ご入用の際は別途お申し付けください） AWG-26 0.46 0.92 0.23 AWG-28 0.38 0.84 0.23 ・スイッチ付吐出ペン　SRD-P-0019（標準） ※上表の寸法はロットなどにより若干異なる場合があります。 手作業の際にご使用いただくスイッチ付吐出ペンです。 ※本機の標準仕様はAWG-11～19用になっております。AWG-11～19以外をお使 いの場合には仕様が異なるため、別途ご相談ください。 ・フットスイッチ　SRD-FS 足元で吐出ON/OFF をコントロールするフットスイッチです。 仙台　西関東　神奈川　名古屋　大阪 海外拠点 中国／上海　東莞　シンガポール　タイ　台湾　 2024.9
