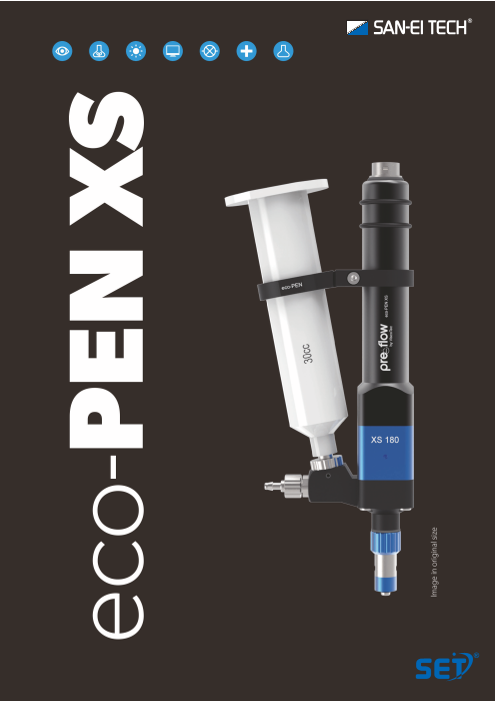

マイクロディスペンサー

動作原理 新製品 ecoPEN XS は、長年の実績に裏付けされた高信頼性容 preeflow® 製品ラインナップは、コントローラーからディスペ 積式ディスペンスシステムです。1液性材料を最小の吐出量で、 ンサーまで多様な高品質製品です。「より小さく、より正確に、 高精度に液剤吐出します。確立されたエンドレスピストンの原 より経済的に」を常に信条にして、より最適な液剤塗布製品を 理により、溶剤からペースト材まで広範囲の液剤を確実に塗布 探求しています。手作業や、半自動、全自動化されたプロセス します。粘度の変化に関係なく、クリーンで信頼性の高い塗布 にも適用します。 プロセスを実現します。 項目 eco-PEN XS 180 品番 176836 寸法（カートリッジと 長さ 178 mm、 幅 22 mm、 ホルダーを除く） 奥行き 65 mm 重量 175 g （カートリッジとホルダーを除く） 動作圧力（1） 0 ‒ 6 bar 最大吐出圧（2） 20 bar セルフシール（2） Approx. 2 bar 粘度 溶剤～ペースト材 流量 0.0044 ‒ 0.35 ml/ 分 最小吐出量 0.25 µl 吐出精度（3） ± 1% ステータ材料 vidur-C1 材料入口 カートリッジ用ルアーロック式アダプター （カートリッジは 360°回転可能）/ ホース接続用アダプター（Ø - 3mm） 材料出口 ルアーロック式（特許取得済み） 接液部品 POM / vidur-C1 / ステンレス製 / HD-PE 動作環境 10 ‒ 40 °C 繰り返し精度 > 99 % (1) 非セルフレベリング材料 (2) 最大吐出圧とセルフシールは粘度変化により増減します。メーカーに問い合わせてください。 (3) ディスペンサーの回転あたりの絶対偏差としての容積吐出。塗布材料の粘度によって変わります。

SYSTEM PRESENTATION セルフレベリング材料、低粘度材料 非セルフレベリング材料、中～高粘度材料（圧送を含む） アプリケーション例 特に電子部品やSMT（表面実装技術）の分野で、構成部品の小型化がますます重要になっています。それにより、様々な粘度の材料 を最小量で吐出する必要性も増加しています。 preeflow® のマイクロディスペンサー eco-PENシリーズは、0.00025 ml（0.25 µl）以下の液剤吐出が可能で、多様なディスペンス ニーズに適合します。99％超の繰り返し精度で、安定してクリーンな液剤塗布プロセスを実現します。

TECHNICAL FEATURES 技術的な特徴 高い信頼性の容積式ディスペンス 材料粘度の影響を受けない 入力圧の変化を受けない 耐圧用のバルブ不使用 サックバック機能 クリーニングが容易 吐出流量を調整可能 吐出圧を広範囲で調整可能（0～20bar） カートリッジ接続部は360°回転可能 仙台　神奈川　西関東　名古屋　大阪 海外拠点 中国／上海　東莞　タイ　台湾　 2024.3
