0.005ml の超微少量を吐出可能！
2液用容積移送式高精度マイクロディスペンサーpreeflow ®
eco-DUO330は、低～高粘度2液材料を高精度に吐出することが可能です。
液剤吐出部はローター部とステーター部により構成され、液剤特性に
影響を与えることなく高い気密性を保持したまま連続して高精度に容積移送します。
・容積移送式で ±1% の吐出精度を実現（1 回転 360°時）
・脈動の無い安定した連続吐出が可能
・サックバック機能により優れた液切れ性
・材料粘度：中粘度,高粘度,超高粘度
・塗布形状：線塗布,点塗布
・作業方法：半自動,自動
・吐出量：少量,中量,多量
関連メディア
このカタログについて
| ドキュメント名 | 2液容積式高精度マイクロディスペンサー |
|---|---|
| ドキュメント種別 | 製品カタログ |
| ファイルサイズ | 778.2Kb |
| 取り扱い企業 | 株式会社サンエイテック (この企業の取り扱いカタログ一覧) |
この企業の関連カタログ
このカタログの内容

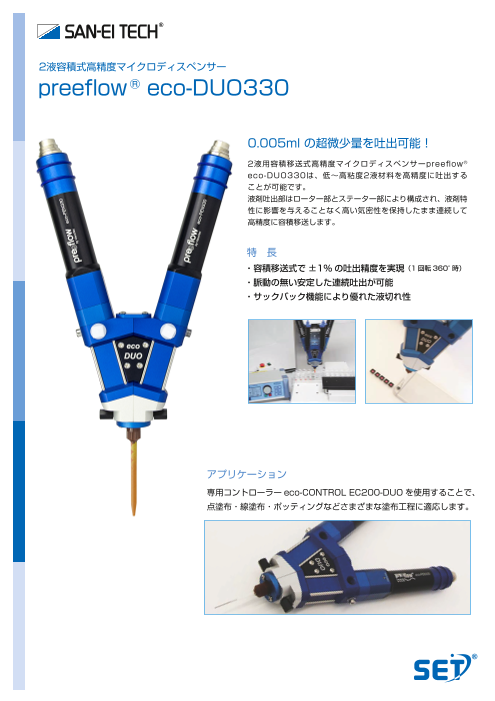

Page1
2液容積式高精度マイクロディスペンサー
preeflow® eco-DUO330
0.005ml の超微少量を吐出可能！
2液用容積移送式高精度マイクロディスペンサーpreeflow®
eco-DUO330は、低～高粘度2液材料を高精度に吐出する
ことが可能です。
液剤吐出部はローター部とステーター部により構成され、液剤特
性に影響を与えることなく高い気密性を保持したまま連続して
高精度に容積移送します。
特 長
・容積移送式で±1%の吐出精度を実現（1回転360°時）
・脈動の無い安定した連続吐出が可能
・サックバック機能により優れた液切れ性
アプリケーション
専用コントローラー eco-CONTROL EC200-DUOを使用することで、
点塗布・線塗布・ポッティングなどさまざまな塗布工程に適応します。
Page2
外形寸法
単位：mm
eco-DUO シリーズ専用コントローラー
eco-CONTROL EC200-DUOは、2液用容積移送式高精度マイクロディスペンサー
eco-DUOシリーズ専用コントローラーです。
・マイクロプロセッサ制御方式を採用
・アイコン表示によるマンマシンインターフェース
・最大吐出圧力は4MPa（40bar)
・SDカードを装着して24種類のプログラムを保存可能
仕様
ディスペンサー
eco-DUO330
重量 約1100g（ドライバー無し）
液剤供給口 G 1/8 管用平行めねじ
液剤吐出口 差し込みソケット付きスティスティックミキサー
最大吐出圧※1 4MPa（40 bar）以下
接液部品 アルミニウム・アルマイト加工処理
固定シール Oリング／Viton
モーター DC18-24V（エンコーダー付き）
動作環境 +10℃ ～ +40℃（標準圧力 0.1MPa）
最少吐出量 0.005ml
流量※2 0.1～6.6ml/分
※1：ミキシングパイプによって変わります。
※2：体積流量は、粘度と一次圧力によって変わります。
コントローラー
EC200-DUO
外形寸法 W110×W240×D210mm
重量 約1300g
コントローラー入力電圧 DC24V、ACアダプター付属
ACアダプター入力電圧 100V～240V/50/60 Hz（ユニバーサルアダプター ）
出力定格 100VA/2.7A
仙台 西関東 神奈川 名古屋 大阪
海外拠点 中国／上海 東莞 シンガポール タイ 台湾
2019.10
