処理が難しいとされていた材料でも最適に混合し、確実な微小量シーリング塗布が可能
eco-DUOMIXには、ミキサーに代えて、省スペース化された、ディスポーザブル混合カプセルを
ディスペンサーに取り付けて使用、モーター駆動のダイナミックミキシングを行います。
カプセルは交換可能な金属製ニードルと組み合わせて、処理が難しいとされていた材料でも
最適に混合し、確実な微小量シーリング塗布が可能です。
・peeflowシリーズに初めてダイナミックミキサーを搭載
・混合が難しい2液剤に適用
・ミキサードライブ搭載でコンパクト設計
・最小8µlまでの微量混合が可能
・隙間容積を最適化したディスポーサブル混合カプセルで材料無駄を削減
・既存のeco-DUO450を専用キットでアップグレード（個別コントロールユニットが必要）
・材料粘度：中粘度,高粘度,超高粘度
・塗布形状：線塗布,点塗布
・作業方法：半自動,自動
・吐出量：少量,中量,多量
このカタログについて
| ドキュメント名 | ダイナミックミキサー |
|---|---|
| ドキュメント種別 | 製品カタログ |
| ファイルサイズ | 887.6Kb |
| 取り扱い企業 | 株式会社サンエイテック (この企業の取り扱いカタログ一覧) |
この企業の関連カタログ
このカタログの内容

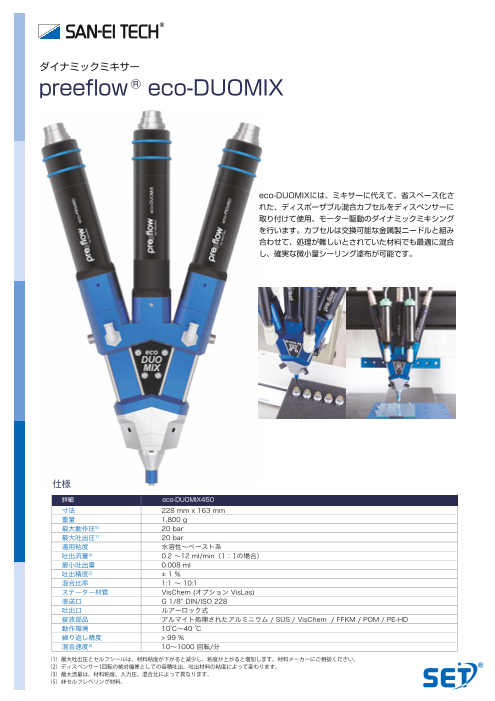

Page1
ダイナミックミキサー
preeflow® eco-DUOMIX
eco-DUOMIXには、ミキサーに代えて、省スペース化さ
れた、ディスポーザブル混合カプセルをディスペンサーに
取り付けて使用、モーター駆動のダイナミックミキシング
を行います。カプセルは交換可能な金属製ニードルと組み
合わせて、処理が難しいとされていた材料でも最適に混合
し、確実な微小量シーリング塗布が可能です。
仕様
詳細 eco-DUOMIX450
寸法 228 mm x 163 mm
重量 1,800 g
最大動作圧5) 20 bar
最大吐出圧1) 20 bar
適用粘度 水溶性～ペースト系
吐出流量3) 0.2 ～12 ml/min（1：1の場合）
最小吐出量 0.008 ml
吐出精度2) ± 1 %
混合比率 1:1 ～ 10:1
ステーター材質 VisChem (オプション VisLas)
液送口 G 1/8“ DIN/ISO 228
吐出口 ルアーロック式
接液部品 アルマイト処理されたアルミニウム / SUS / VisChem / FFKM / POM / PE-HD
動作環境 10℃～40 ℃
繰り返し精度 > 99 %
混合速度3) 10～1000 回転/分
（1）最大吐出圧とセルフシールは、材料粘度が下がると減少し、粘度が上がると増加します。材料メーカーにご相談ください。
（2）ディスペンサー1回転の絶対偏差としての容積吐出。吐出材料の粘度によって変わります。
（3）最大流量は、材料粘度、入力圧、混合比によって異なります。
（5）非セルフレベリング材料。
Page2
システム構成
セルフレベリング液、低粘度材料、センサー含む 非セルフレベリング液、中～高粘度材、センサー、圧送含む
吐出試験
同じ容積流量および同じ環境条件にて、スタティックミキサーとダイナミックミキサーを使用して混合した結果を比較：
同じ制御装置（同じキャリブレーションとプログラム）と同じポンプ（ドライバー、ポンプハウジング、ローターとステーター等）で実験
し、混合方式により差異を確認。材料は、取り扱いの難しい、2液性エポキシ接着剤を、混合比は重量で10：1（A：B）で、吐出速度（
0.5 ml / min～6 ml / min）を変えて確認。図1に示すように、スタティックミキサーを使用したテスト材料は、部分的のみで完全硬化で
きませんでした。
ダイナミックミキサーでは、図2のように、最小速度で均一な混合が可能。より高い吐出速度とミキサー速度でも材料に光学的に差異は見
られません。
このように、ダイナミックミキサーは、スタティックミキサーでは処理できなかった2液性エポキシ接着剤を、最小の混合速度でも確実に
混合し、最適な液剤塗布が行えます。
スタティックミキサー (左) eco-DUOMIX（右） eco-DUOMIXの結果
