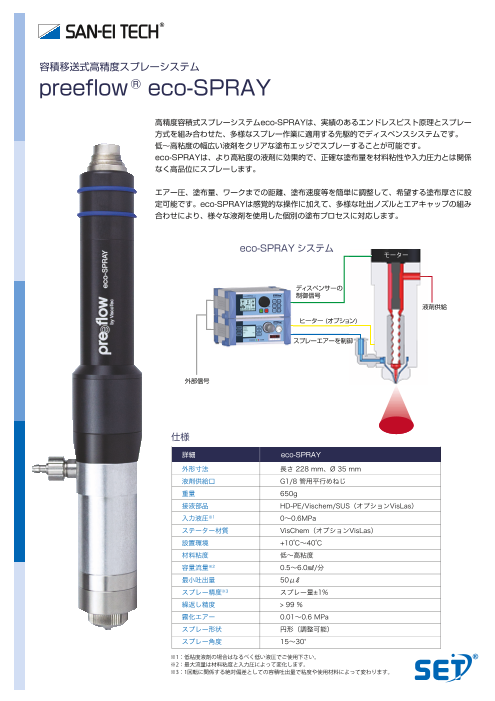

容積移送式高精度スプレーシステム

容積移送式高精度スプレーシステム preeflow® eco-SPRAY 高精度容積式スプレーシステムeco-SPRAYは、実績のあるエンドレスピスト原理とスプレー 方式を組み合わせた、多様なスプレー作業に適用する先駆的でディスペンスシステムです。 低～高粘度の幅広い液剤をクリアな塗布エッジでスプレーすることが可能です。 eco-SPRAYは、より高粘度の液剤に効果的で、正確な塗布量を材料粘性や入力圧力とは関係 なく高品位にスプレーします。 エアー圧、塗布量、ワークまでの距離、塗布速度等を簡単に調整して、希望する塗布厚さに設 定可能です。eco-SPRAYは感覚的な操作に加えて、多様な吐出ノズルとエアキャップの組み 合わせにより、様々な液剤を使用した個別の塗布プロセスに対応します。 eco-SPRAYシステム モーター ディスペンサーの 制御信号 液剤供給 ヒーター (オプション) スプレーエアーを制御 外部信号 仕様 詳細 eco-SPRAY 外形寸法 長さ 228 mm、Ø 35 mm 液剤供給口 G1/8 管用平行めねじ 重量 650g 接液部品 HD-PE/Vischem/SUS（オプションVisLas） 入力液圧※1 0～0.6MPa ステーター材質 VisChem（オプションVisLas） 設置環境 +10℃～40℃ 材料粘度 低～高粘度 容量流量※2 0.5～6.0㎖/分 最小吐出量 50μℓ スプレー精度※3 スプレー量±1% 繰返し精度 > 99 % 霧化エアー 0.01～0.6 MPa スプレー形状 円形（調整可能） スプレー角度 15～30° ※1：低粘度液剤の場合はなるべく低い液圧でご使用下さい。 ※2：最大流量は材料粘度と入力圧によって変化します。 ※3：1回転に関係する絶対偏差としての容積吐出量で粘度や使用材料によって変わります。

システム構成 セルフレベリング材、低粘度材料 非セルフレベリング材、中~ 高粘度材料、 圧力移送を含む アプリケーション 塗装オーバーコート、グローブトップ封止剤、グローブトップ封止剤、はんだペースト等 eco-SPRAYは、スピーカーの薄膜ダンパーに使用される特殊なコーティング材でも、製品の表面全体に均一なスプレー塗布が可能です。 低圧スプレーで、完全に均一なスプレーパターンを実現し、製品品質が向上します。 温度の上昇により固まりやすい材料においても、オープションのヒーターを統合して、安定した自動塗布プロセスを構築することがで きます。例えば、ワックス、エチレンカーボネート等、温度上昇で特性が変化する材料にも適用可能です。 スピーカーの薄膜ダンパーに使用される特殊なコーティング塗布 フレキシブルな協働ロボットとの組合わせ例　 正確なスプレー塗布 ヒーターオプション 材料粘度の影響を受けない 簡単クリーニング 圧力変動の影響を受けない スプレー量の調整が簡単 高気密性 均一なスプレーパターン 仙台　西関東　神奈川　名古屋　大阪 海外拠点 中国／上海　東莞　シンガポール　タイ　台湾　 2020.8
