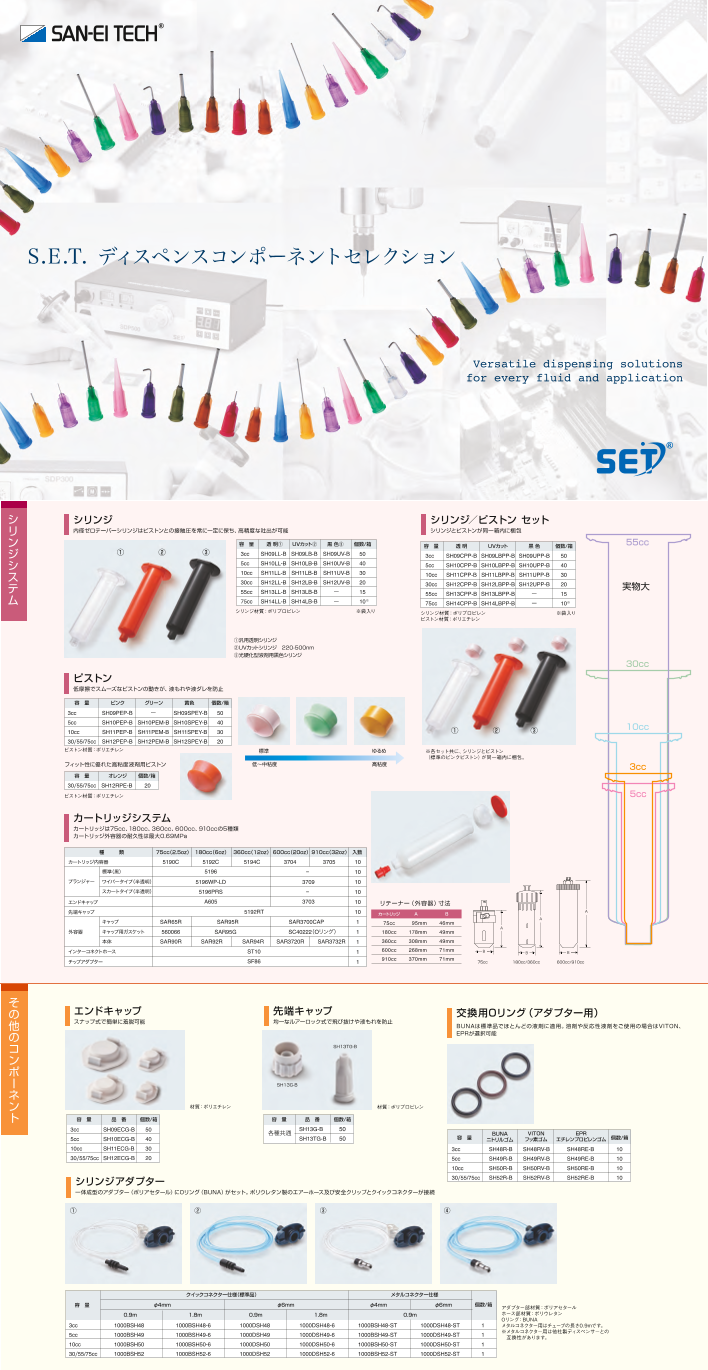

カタログの表紙
カタログの表紙

このカタログをダウンロードして
すべてを見る

ダウンロード(1000.5Kb)

S.E.T. ディスペンスコンポーネントセレクション

製品カタログ
株式会社サンエイテック
会社案内ダウンロード
お問い合わせ
電話でお問い合わせ

アダプターから先端キャップに至るまで、安全で高品質な液剤塗布作業を実現するために完全に統合化された製品ラインナップ

・シリンジ
内径ゼロテーパーシリンジはピストンとの接触圧を常に一定に保ち、高精度な吐出が可能

・ピストン
低摩擦でスムーズなピストンの動きが、液もれや液ダレを防止

・シリンジ／ピストン セット
シリンジとピストンが同一箱内に梱包

・カートリッジシステム
カートリッジは75cc、180cc、360cc、600cc、910ccの5種類
カートリッジ外容器の耐久性は最大0.69MPa

・エンドキャップ
スナップ式で簡単に着脱可能

・先端キャップ
均一なルアーロック式で飛び抜けや液もれを防止

・交換用Oリング（アダプター用）
BUNAは標準品でほとんどの液剤に適用
溶剤や反応性液剤をご使用の場合はVITON、EPRが選択可能

・シリンジアダプター
一体成型のアダプター（ポリアセタール）にOリング（BUNA）がセット
ポリウレタン製のエアーホース及び安全クリップとクイックコネクターが接続

・GPニードルノズル
針長、口径のサイズが豊富です
汎用的な液剤に対応
針の先端はバーフリーなので液剤の流れが安定

・PPフレキシブルノズル
差込みが難しい部位や溶剤の塗布に最適です
ポリプロピレンの針部はワークを傷つけずに塗布可能

・アングルノズル
ワークの内側へのアプローチが可能 角度は45度、90度の2種類、
ノズル径は30ゲージ〜14ゲージの10種類より選択が可能

・TTテーパーノズル
テーパー状の内径形状は液剤をスムーズに流し気泡の滞留を防ぎます
ジェル状の瞬間接着剤の塗布にも最適

・シャンファーニードルノズル
針部先端がくさび型に精密加工され、
液剤との付着面積を最小にします　
より安定した微量塗布が可能

・金属ノズル
針長13mmを標準仕様　
針長変更の特注対応も可能

・セラミック製超微量塗布用ノズル
針元二条ネジ仕様。シリンジに確実に装着し高い気密性を保持。
ノズル内径0.005mmより5μ毎に製作可能

・精密ノズル
高精度加工の一体形状で塗布が安定

・TLCテフロンノズル
硬化性が早く、目詰まりを起こしやすい瞬間接着剤、 溶剤の塗布に最適

・ブラシノズル
ワークの表面を傷付けることなく広範囲に薄く均一に塗布可能。
ブラシ材質はナイロン製で軟質と硬質の2種

・楕円ノズル
中〜高粘度液剤をリボン状に線引き塗布に最適
約2mmの幅の塗布が可能

・マルチノズル
中〜高粘度液剤の塗布作業に最適な多針ノズル　針数や針長の選択が可能
「マルチシャンファーノズル」は針先をテーパー状に加工

・シリンジ
https://www.san-ei-tech.co.jp/products/cat_syringe.html
・ノズル
https://www.san-ei-tech.co.jp/products/cat_nozzle.html

このカタログについて

ドキュメント名 S.E.T. ディスペンスコンポーネントセレクション
ドキュメント種別 製品カタログ
ファイルサイズ 1000.5Kb
取り扱い企業 株式会社サンエイテック (この企業の取り扱いカタログ一覧)

この企業の関連カタログ

この企業の関連カタログの表紙
デジタルチュービングディスペンサーSRD250
製品カタログ

株式会社サンエイテック

この企業の関連カタログの表紙
チュービングディスペンサーSRD150
製品カタログ

株式会社サンエイテック

この企業の関連カタログの表紙
シリンジバルブSV22
製品カタログ

株式会社サンエイテック

このカタログの内容

Page1

S.E.T. ディスペンスコンポーネントセレクション Versatile dispensing solutions for every fluid and application シ シリンジ シリンジ／ピストン セット リ 内径ゼロテーパーシリンジはピストンとの接触圧を常に一定に保ち、高精度な吐出が可能 シリンジとピストンが同一箱内に梱包 ン 容　量 透 明① UVカット② 黒 色③ 個数/箱 容　量 透 明 UVカット 黒 色 個数/箱 55cc ジ ① ② ③ 3cc SH09LL-B SH09LB-B SH09UV-B 50 3cc SH09CPP-B SH09LBPP-B SH09UPP-B 50 シ 5cc SH10LL-B SH10LB-B SH10UV-B 40 5cc SH10CPP-B SH10LBPP-B SH10UPP-B 40 ス 10cc SH11LL-B SH11LB-B SH11UV-B 30 10cc SH11CPP-B SH11LBPP-B SH11UPP-B 30 30cc SH12LL-B SH12LB-B SH12UV-B 20 テ 30cc SH12CPP-B SH12LBPP-B SH12UPP-B 20 実物大 55cc SH13LL-B SH13LB-B ー 15 55cc SH13CPP-B SH13LBPP-B ー 15 ム 75cc SH14LL-B SH14LB-B ー 10※ 75cc SH14CPP-B SH14LBPP-B ー 10※ シリンジ材質：ポリプロピレン ※袋入り シリンジ材質：ポリプロピレン ※袋入り ピストン材質：ポリエチレン ①汎用透明シリンジ ②UVカットシリンジ　220-500nm ③光硬化型液剤用黒色シリンジ 30cc ピストン 低摩擦でスムーズなピストンの動きが、液もれや液ダレを防止 容　量 ピンク グリーン 黄色 個数/箱 3cc SH09PEP-B ー SH09SPEY-B 50 5cc SH10PEP-B SH10PEM-B SH10SPEY-B 40 ① ② ③ 10cc 10cc SH11PEP-B SH11PEM-B SH11SPEY-B 30 30/55/75cc SH12PEP-B SH12PEM-B SH12SPEY-B 20 ピストン材質：ポリエチレン 標準 ゆるめ ※各セット共に、シリンジとピストン （標準のピンクピストン）が同一箱内に梱包。 フィット性に優れた高粘度液剤用ピストン 低～中粘度 高粘度 3cc 容　量 オレンジ 個数/箱 30/55/75cc SH12RPE-B 20 ピストン材質：ポリエチレン 5cc カートリッジシステム カートリッジは75cc、180cc、360cc、600cc、910ccの5種類 カートリッジ外容器の耐久性は最大0.69MPa 種　　　類 75cc（2.5oz） 180cc（6oz） 360cc（12oz） 600cc（20oz）910cc（32oz） 入数 カートリッジ内容器 5190C 5192C 5194C 3704 3705 10 標準（黒） 5196 − 10 プランジャー ワイパータイプ（半透明） 5196WP-LD 3709 10 スカートタイプ（半透明） 5196PRS − 10 エンドキャップ A605 3703 10 リテーナー（外容器）寸法 先端キャップ 5192RT 10 カートリッジ A B A キャップ SAR65R SAR95R SAR3700CAP 1 A 75cc 95mm 46mm A 外容器 キャップ用ガスケット 560066 SAR95G SC40222（Oリング） 1 180cc 178mm 49mm 本体 SAR90R SAR92R SAR94R SAR3720R SAR3732R 1 360cc 308mm 49mm インターコネクトホース ST10 1 600cc 268mm 71mm B B B チップアダプター SF86 1 910cc 370mm 71mm 75cc 180cc/360cc 600cc/910cc そ の エンドキャップ 先端キャップ 交換用Oリング（アダプター用） 他 スナップ式で簡単に着脱可能 均一なルアーロック式で飛び抜けや液もれを防止 BUNAは標準品でほとんどの液剤に適用。溶剤や反応性液剤をご使用の場合はVITON、 の EPRが選択可能 コ SH13TG-B ン ポ ー SH13G-B ネ ン 材質：ポリエチレン 材質：ポリプロピレン ト 容　量 品　番 個数/箱 容　量 品　番 個数/箱 3cc SH09ECG-B 50 各種共通 SH13G-B 50 BUNA VITON EPR 5cc SH10ECG-B 40 SH13TG-B 50 容　量 ニトリルゴム フッ素ゴム エチレンプロピレンゴム 個数/箱 10cc SH11ECG-B 30 3cc SH48R-B SH48RV-B SH48RE-B 10 30/55/75cc SH12ECG-B 20 5cc SH49R-B SH49RV-B SH49RE-B 10 10cc SH50R-B SH50RV-B SH50RE-B 10 シリンジアダプター 30/55/75cc SH52R-B SH52RV-B SH52RE-B 10 一体成型のアダプター（ポリアセタール）にOリング（BUNA）がセット。ポリウレタン製のエアーホース及び安全クリップとクイックコネクターが接続 ① ② ③ ④ クイックコネクター仕様（標準品） メタルコネクター仕様 容　量 φ4mm φ6mm φ4mm φ6mm 個数/箱 アダプター部材質：ポリアセタール　 0.9m 1.8m 0.9m 1.8m 0.9m ホース部材質：ポリウレタン Oリング：BUNA 3cc 1000BSH48 1000BSH48-6 1000DSH48 1000DSH48-6 1000BSH48-ST 1000DSH48-ST 1 メタルコネクター用はチューブの長さ0.9mです。 5cc 1000BSH49 1000BSH49-6 1000DSH49 1000DSH49-6 1000BSH49-ST 1000DSH49-ST 1 ※メタルコネクター用は他社製ディスペンサーとの 互換性があります。 10cc 1000BSH50 1000BSH50-6 1000DSH50 1000DSH50-6 1000BSH50-ST 1000DSH50-ST 1 30/55/75cc 1000BSH52 1000BSH52-6 1000DSH52 1000DSH52-6 1000BSH52-ST 1000DSH52-ST 1
