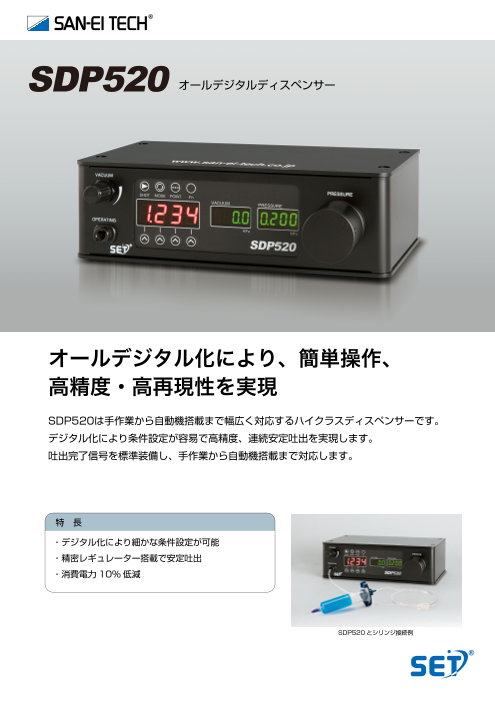

オールデジタルディスペンサー

SDP520 オールデジタルディスペンサー オールデジタル化により、簡単操作、 高精度・高再現性を実現 SDP520は手作業から自動機搭載まで幅広く対応するハイクラスディスペンサーです。 デジタル化により条件設定が容易で高精度、連続安定吐出を実現します。 吐出完了信号を標準装備し、手作業から自動機搭載まで対応します。 特　長 ・デジタル化により細かな条件設定が可能 ・精密レギュレーター搭載で安定吐出 ・消費電力10%低減 SDP520とシリンジ接続例

製品仕様 方式 エアパルス式 吐出モード タイムモード、ステディモード、ティーチング 入力圧力範囲 0.7MPa以下 圧力調整範囲 0～0.60MPa 吐出時間調整範囲 0.005～999.9sec バキューム圧範囲 0～ -20kPa 入力信号 吐出 出力信号 吐出信号 吐出開始入力 フットペダル、バンドスイッチ、DC5～24Vの信号（I/O） I/O入出力 D-sub9ピンコネクター 電源 DC24V（AC100～240Vアダプター） 消費電力 18W 外径寸法 W250×D139(187)×H76(78)mm 重量 1.6kg 設置環境 5℃～40℃（結露なきこと） 付属品 ACアダプター、フットペダルスイッチ システム図 シリンジアダプター VACUUM PRESSURE SHOT MODE POINT Fn VACUUM PRESSURE OPERATING KPa MPa SDP520 シリンジ コントローラー　SDP520 ノズル ラボキットSH100-SK （オプション） ディスペンサーを初めてご使用になる場合や、 塗布条件に合ったシリンジおよび吐出用ノズル を選定する際に大変便利です。また、14ゲージ から微少塗布用の３０ゲージの各種ノズルをパ ッケージしたノズルキットも含まれます。 ※ノズルキットのみご使用の場合は「SH100」をご指定ください。 仙台　西関東　神奈川　名古屋　大阪 海外拠点 中国／上海　東莞　シンガポール　タイ　台湾　 2018.10
