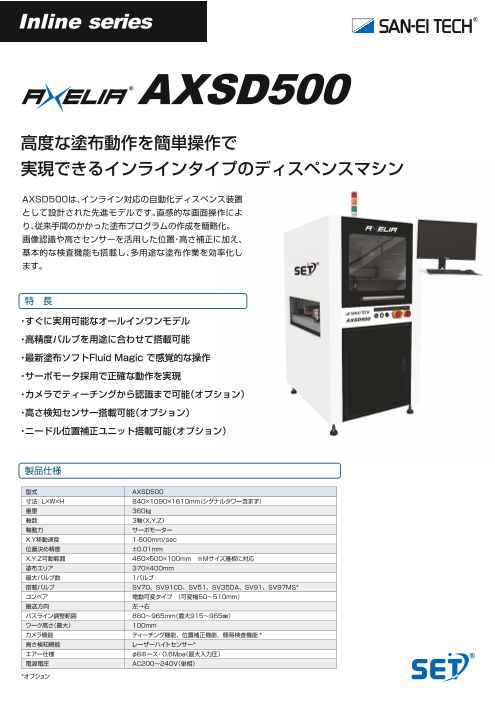

インラインディスペンサーAXSD500

AXSD500 高度な塗布動作を簡単操作で 実現できるインラインタイプのディスペンスマシン AXSD500は、インライン対応の自動化ディスペンス装置 として設計された先進モデルです。直感的な画面操作によ り、従来手間のかかった塗布プログラムの作成を簡略化。 画像認識や高さセンサーを活用した位置・高さ補正に加え、 基本的な検査機能も搭載し、多用途な塗布作業を効率化し ます。 ・すぐに実用可能なオールインワンモデル ・高精度バルブを用途に合わせて搭載可能 ・最新塗布ソフトFluid Magic で感覚的な操作 ・サーボモータ採用で正確な動作を実現 ・カメラでティーチングから認識まで可能（オプション） ・高さ検知センサー搭載可能（オプション） ・ニードル位置補正ユニット搭載可能（オプション） 型式 AXSD500 寸法：L×W×H 840×1090×1610mm（シグナルタワー含まず） 重量 360㎏ 軸数 3軸（X,Y,Z） 軸動力 サーボモーター X.Y移動速度 1-500mm/sec 位置決め精度 ±0.01mm X.Y.Z可動範囲 450×500×100mm　※Mサイズ基板に対応 塗布エリア 370×400mm 最大バルブ数 １バルブ 搭載バルブ SV70、SV91CD、SV51、SV35DA、SV91、SV97MS* コンベア 電動可変タイプ　（可変幅50～510mm） 搬送方向 左→右 パスライン調整範囲 880～965mm（最大915～965㎜） ワーク高さ（最大） 100mm カメラ機能 ティーチング機能、位置補正機能、簡易検査機能 * 高さ検知機能 レーザーハイトセンサー* エアー仕様 φ8ホース・0.6Mpa（最大入力圧） 電源電圧 AC200～240V（単相） *オプション

Z軸 X軸 カメラ（OP） レーザーセンサ Y軸 （OP） バルブ コンベア ストッパ パージステーション チップディテクト 2025.3
