チュービングディスペンサーSRD150

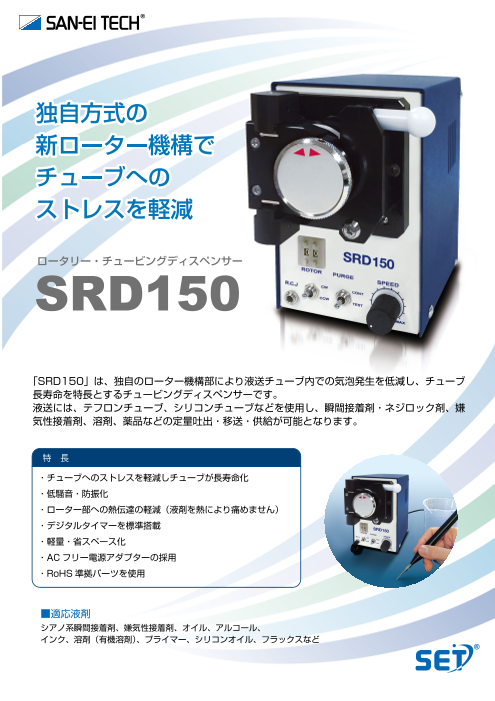

ロータリー・チュービングディスペンサー SRD150 「SRD150」は、独自のローター機構部により液送チューブ内での気泡発生を低減し、チューブ 長寿命を特長とするチュービングディスペンサーです。 液送には、テフロンチューブ、シリコンチューブなどを使用し、瞬間接着剤・ネジロック剤、嫌 気性接着剤、溶剤、薬品などの定量吐出・移送・供給が可能となります。 特　長 ・チューブへのストレスを軽減しチューブが長寿命化 ・低騒音・防振化 ・ローター部への熱伝達の軽減（液剤を熱により痛めません） ・デジタルタイマーを標準搭載 ・軽量・省スペース化 ・ACフリー電源アダプターの採用 ・RoHS準拠パーツを使用 ■適応液剤 シアノ系瞬間接着剤、嫌気性接着剤、オイル、アルコール、 インク、溶剤（有機溶剤）、プライマー、シリコンオイル、フラックスなど

■製品仕様 電源 DC12V（AC100～ 240Vアダプター付属） 消費電力 約7W 設置環境 5℃～40℃（結露無きこと） 外形寸法 ( ) 内は突起部含む W78(108)×D130(166.5)×H129mm 重量 約1.8kg ローター回転数 (最大 ) 120rpm（ダイヤルによる可変速設定） 吐出タイマー 0.1 ～ 9.9 秒 適用粘度※1 テフロンチューブ 1～ 2,000mPa.s シリコンチューブ 1～ 5,000mPa.s 吐出量※2 テフロンAWG-13 2.9ml/min シリコン 3×5 mm【 ID×OD】 19.5ml/min （精製水使用） テフロンAWG-16 1.7ml/min シリコン 2×4 mm【 ID×OD】 12.5ml/min テフロンAWG-19 0.9ml/min シリコン 1×3 mm【 ID×OD】 4.5ml/min 吐出開始入力 【R.C.J.】　無電圧接点（0.1 秒パルス） 【R.C.】　DC12～ 24V入力 吐出完了出力 DC12～ 24Vオープンコレクタ 付属品 AC アダプター 1個 外部制御用オスコネクタ 1個 タービン油 1個 別売品 ・ スイッチ付吐出ペン (SRD-P-0019)　※AWG-19用（標準） ・ フットスイッチ（SRD-FS） ・ 各種 テフロンチューブ　　各10m/巻 ・ 各種　シリコンチューブ　　各10m/巻 ※1 適用粘度は参考値です。液剤の特性、その他の要因により本機では使用できない液剤がありますのでご注意ください。 ※2 ローター回転数を120rpm（最大）に設定し新しいチューブをセット後、安定し始めた時の吐出量（参考値）です。室温、液剤温度、配管長さなど諸条件により異なります。 ■チューブ仕様 チューブの選定はお使いの液剤の成分により異なります。 適応チューブ テフロン 瞬間・嫌気性接着剤にご使用できます。 シリコン テフロンチューブに比べ吐出量が多くできます。 ※チューブは必ず弊社指定のチューブをご使用ください。 ■テフロンチューブ表 ■シリコンチューブ表 サイズ寸法表（材質：PTFE／長さ：10m） サイズ寸法表（長さ：10m） 内径mm 外径mm 肉厚mm 内径mm 外径mm 肉厚mm AWG-11 2.41 3.01 0.30 シリコン 3×5 mm 3.0 5.0 1.0 AWG-13 1.93 2.53 0.30 シリコン 2×4 mm 2.0 4.0 1.0 AWG-16 1.35 1.95 0.30 シリコン 1×3 mm 1.0 3.0 1.0 AWG-19 0.96 1.56 0.30 ※上記以外のサイズは別途ご相談ください。 AWG-24 0.56 1.06 0.25 AWG-26 0.46 0.92 0.23 ■オプション（ご入用の際は別途お申し付けください） AWG-28 0.38 0.84 0.23 ※上表の寸法はロットなどにより若干異なる場合があります。 ・スイッチ付吐出ペン　SRD-P-0019（標準） ※本機の標準仕様はAWG-11～19用になっております。AWG-11～19以外をお使 手作業の際にご使用いただくスイッチ付吐出ペンです。 いの場合には仕様が異なるため、別途ご相談ください。 ・フットスイッチ　SRD-FS 足元で吐出ON/OFF をコントロールするフットスイッチです。 仙台　西関東　神奈川　名古屋　大阪 海外拠点 中国／上海　東莞　シンガポール　タイ　台湾　 2024.9
