高粘度用渦巻型塗布スプレーバルブ

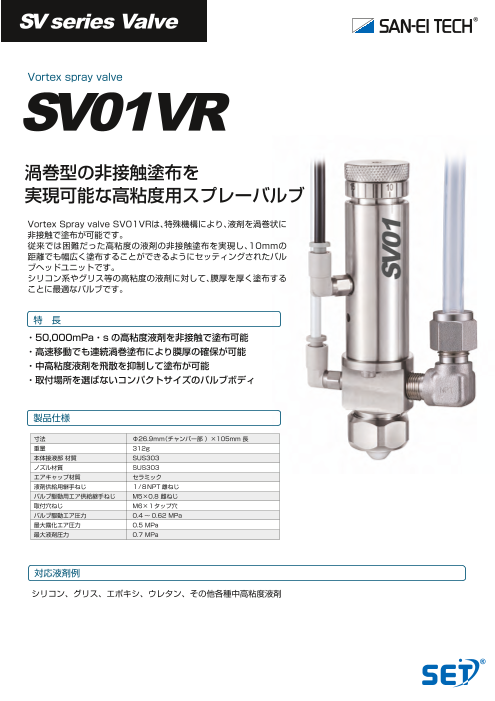

SV series Valve Vortex spray valve SV01VR 渦巻型の非接触塗布を 実現可能な高粘度用スプレーバルブ Vortex Spray valve SV01VRは、特殊機構により、液剤を渦巻状に 非接触で塗布が可能です。 従来では困難だった高粘度の液剤の非接触塗布を実現し、10mmの 距離でも幅広く塗布することができるようにセッティングされたバル ブヘッドユニットです。 シリコン系やグリス等の高粘度の液剤に対して、膜厚を厚く塗布する ことに最適なバルブです。 特　長 ・50,000mPa・sの高粘度液剤を非接触で塗布可能 ・高速移動でも連続渦巻塗布により膜厚の確保が可能 ・中高粘度液剤を飛散を抑制して塗布が可能 ・取付場所を選ばないコンパクトサイズのバルブボディ 製品仕様 寸法 Φ26.9ｍｍ（チャンバー部 ）×105mm 長 重量 312g 本体接液部 材質 SUS303 ノズル材質 SUS303 エアキャップ材質 セラミック 液剤供給用継手ねじ １/８NPT雌ねじ バルブ駆動用エア供給継手ねじ M5×0.8 雌ねじ 取付穴ねじ M6×１タップ穴 バルブ駆動エア圧力 0.4 ～ 0.62 MPa 最大霧化エア圧力 0.5 MPa 最大液剤圧力 0.7 MPa 対応液剤例 シリコン、グリス、エポキシ、ウレタン、その他各種中高粘度液剤

システム構成 シリンジ加圧 5μフィルター レギュレーター レギュレーター 駆動エアー用ホース（黒） 霧化エアー用ホース（白） VALVE PRESSURE SPRAY PRESSURE SHOT MODE POINT Fn VALVE SPRAY SV01VR MPa MPa SVC620S スプレーバルブコントローラー SVC620S 塗布イメージ ノズル先端から 円形 ワーク表面までの距離A 塗布範囲B 20mm 12mm 15mm 10mm 10mm 9mm B A 専用コントローラー スプレーバルブ専用コントローラー スプレーバルブの開口時間とノズルエアー圧を制御して吐出の調整を容易に行います。 最大 0.5MPa の霧化圧力で微量微圧エアーを供給し、液剤をノズル先端から、飛散や オーバースプレーすることなく確実に塗布することが可能です。 特 長 ・吐出応答速度10%向上（従来比） ・霧化圧塗布前、後ディレー機能付き ・精密レギュレーター搭載で安定吐出 ・消費電力10％低減 SVC620S 仙台　西関東　神奈川　名古屋　大阪 海外拠点 中国／上海　東莞　タイ　台湾　 2025.12
