3D/2D CADソリューション VariCAD

製品カタログ

優れたコストパフォーマンスで 「モノづくり」を支援

VariCADは、機械設計の為の総合3D/2D CADソリューションです。

VariCADはコンパクトでありながら、パワフルで、3Dモデルを瞬時に作成・計算・修正します。また、CAD設計者の意見を取り入れたユーザーインターフェースを採用しているので大変使いやすく、簡単に操作できる操作性とユーザーインターフェースは、多くのCADユーザーから高い評価を得ています。

VariCADは、設計者が3Dモデルを効率良く作成、評価、修正を実現する為に必要な機能を、1つのパッケージに搭載した総合3D/2DCADソフトウェアです。

◆詳細はカタログをダウンロードしご覧いただくか、お気軽にお問い合わせ下さい。

このカタログについて

ドキュメント名 3D/2D CADソリューション VariCAD
ドキュメント種別 製品カタログ
ファイルサイズ 1.5Mb
登録カテゴリ
取り扱い企業 株式会社エーディーディー (この企業の取り扱いカタログ一覧)

この企業の関連カタログ

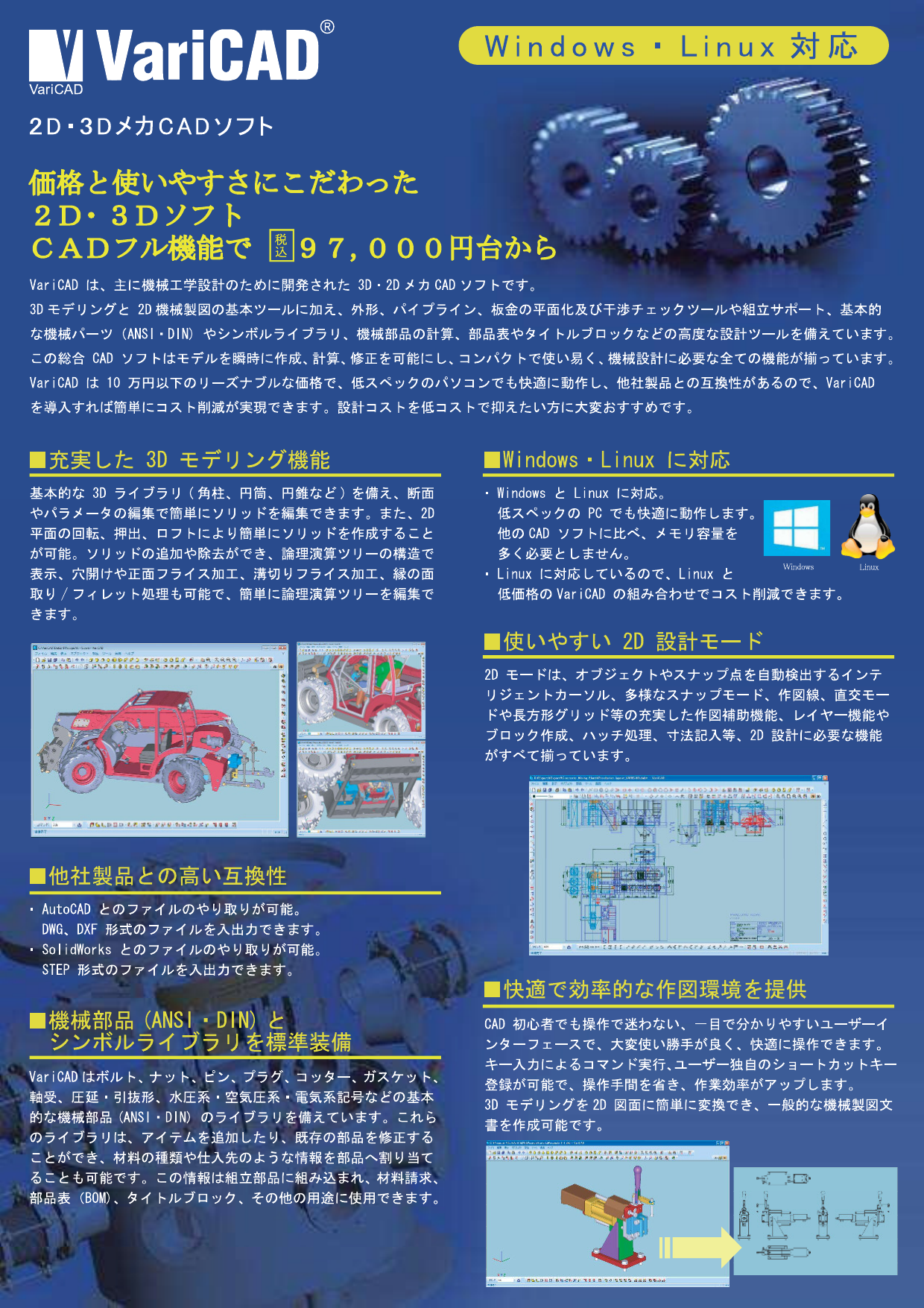

この企業の関連カタログの表紙
VariCAD カタログ
製品カタログ

株式会社エーディーディー

この企業の関連カタログの表紙
ABBYY FineReader 14 カタログ
製品カタログ

株式会社エーディーディー

この企業の関連カタログの表紙
PDFソリューション ABBYY(R) FineReader(R) 15
製品カタログ

株式会社エーディーディー

このカタログの内容

Page1

3D/2D CAD VariCAD 優れたコストパフォーマンスで 「モノづくり」を支援
Page2

製品の特長 モノづくりの為の 3D/2D CAD コンパクトで基本的な設計機能や ライブラリを搭載 ソリューション VariCADは、3Dモデリングと 2D製図、寸法記入 等のパワフルなツールに加えスタンダードな機械 部品(ANSI、DIN)のライブラリ、基本的な機械構 VariCADは、機械設計の為の総合 3D/2D CAD 成部品の計算機能、部品表(BOM)やタイトルブ ソリューションです。VariCADはコンパクトでありな ロック等の高度な設計ツールを備えています。 がら、パワフルで、3Dモデルを瞬時に作成・計算・ 修正します。 3D CAD 初心者でも使いやすい、 また、CAD設計者の意見を取り入れたユーザー インターフェースを採用しているので大変使いや 機能の使いやすさと操作性 すく、簡単に操作できる操作性とユーザーインター フェースは、多くの CADユーザーから高い評価を VariCADは直感的なユーザーインターフェース 得ています。 なので、3D CAD初心者でも非常に使いやすく VariCADは、設計者が 3Dモデルを効率良く作成、 簡単に 3次元モデリングが行える機能が多数 評価、修正を実現する為に必要な機能を、1つの 搭載されています。 パッケージに搭載した総合 3D/2D CAD ソフト ウェアです。 初期導入コスト・保守費用・ 運用コストが安い VariCADは 1年間保守サポート&アップグレード 付きのライセンスが 10 万円以下 とお手頃な 価格です。 また、2年目以降の 1年間保守サポート費用は、 4万円台で大変低コストで抑えられ、しかも保守 更新後 1年間にリリースされるバージョンへの アップグレードが付いています。他の CAD ソフト と違い、毎年掛かる高額な運用コストに頭を悩ま す必要はありません。
Page3

製 品の主な機能 製品の機能の紹介 VariCADパッケージには、次のような機能が ■ユーザーインターフェース 入っています。 VariCAD のグラフィカルユーザーインターフェース (GUI)は直感的に分かりやすい 3D/2D 座標で設 ・3Dモデリング 計されています。その為、設計者のアイデアをすぐ ・2D描画と編集 に捉え、最小限の操作で設計できます。 ・パラメータ設定 3D での描画は実際の部品や組立部品により近い ・幾何拘束 描写で自然に表現されます。 ・ワイヤーフレーム表示、透過表示 3Dの描画方法は、2D図面よりも、さらに直感的な ・シェルモデリング、パイプ/ワイヤー作成 作図方法となります。2D での製図も豊富なツール ・干渉チェック バーアイコンから行えるので操作が簡単です。 ・3D組立部品とグループ また、キー入力によるコマンド実行、ユーザー独自 ・組立部品ファイル-部品ファイル間リンク のショートカットキー登録が可能で、操作手間を省 作成、ファイルの自動更新、反映 き、作業効率がアップします。 ・表面展開図の作成(板金展開) ・断面図作成 ・機械部品ライブラリと記号ライブラリ ・3Dソリッド、2Dオブジェクトの計算 ・機械部品の計算 ・BOMとタイトルブロック作成機能 ・PNG、JPG、GIF 等の画像ファイル 形式への出力 ・複数ファイルのファイル形式一括変換 ・寸法記入、引き出し線作成 ・自動セーフティバックアップ機能 ・マルチモニター設定 3D描画画面 ・空間マウス設定 ・レイヤー設定 ・分解図ビュー 2D描画画面
Page4

■3Dモデリング また、穴開けや正面フライス加工、溝切りフライス VariCADは基本的な 3Dソリッドのライブラリ(角柱、 加工、縁の面取り/フィレット処理も可能です。 円筒、円錐など)を備えており、パラメータの編集 で、簡単に編集できます。 フィレット処理前 円筒ソリッド作成ウィンドウ 形状の編集 フィレット処理後 またソリッドは、2D描画モードで描いた 2Dプロファ イルを回転、押出、ロフトすることにより簡単に ■幾何拘束 作成することもできます。さらにらせん機能を使用 幾何拘束を設定すると、指定した位置でソリッドを してバネを作成したり、外形線をパスに沿って、 拘束できます。 スイープしてソリッドを作成できます。また、ソリッド 他のソリッドが変更、変換された場合、拘束された の結合や切り取りができ、論理演算ツリーの構造 ソリッドは自動的にその位置を変更します。拘束 で実際の機械部品の構造が表示され、ソリッドの はソリッド要素間、ソリッド全体間で作成できます。 追加や切り取り等の編集が簡単に行えます。 論理演算ツリー 幾何拘束
Page5

■複数のスケッチ平面によるソリッド作成 ■シェル機能 VariCAD では、3D 空間のモデリング描画モードと シェル機能を使用するとソリッドの既存の面を元の 2D オブジェクト描画モードに加え、その中間の、 位置から内側または外側にオフセットすることが 3D空間の 2Dスケッチモードがあります。 できます。シェル機能はソリッドの中身を空洞化、 このモードで、2D プロファイルをスケッチ平面に描 薄板化することができ外装部品、板金部品などを き、押出、回転、ロフトを簡単に実行してソリッドを モデリングする際に大変便利です。 作成することもできます。2 つの断面間でブレンド また、ソリッドの外側にシェルを作成し厚みを加え したり、円と長方形間でロフトすることができます。 ることもでき、真空成形部品(型の外側に形状が また、このスケッチモードでは複数のスケッチ平面 形成される部品)を作成する際に使用できます。 によるソリッド作成ができ、翼やパドルなどの曲面 を多用した形状のソリッドの作成が可能です。 シェル化前 シェル表面選択 複数のスケッチ平面からソリッドを作成 シェル化後
Page6

■多彩な 3Dモデリング表示 また、正面、右、左、上、下、背面から見たビュー VariCADでは、3D ソリッドを陰付き表示、ワイヤー 表示に加え、選択したソリッド面のビュー、アイソメ フレーム表示、透過表示が可能です。 ビュー表示ができます。また、ビューの回転も簡単 また、拡張レンダリング機能で、陰付き表示の光 で、ユーザー定義のビュー(角度)の保存ができま の位置や表面反射率の設定、透視図表示を行う す。また、分解図ビューを作成できます。 ことができます。 ■組立部品、部品ファイルのリンク機能 VariCAD は、作成したソリッドを、組立部品、部分 組立品、部品として登録し、それぞれを組立部品 ファイル、部分組立品ファイル、部品ファイルとして 保存できます。 また、各ファイル間でリンクを作成しソリッドを編集 すると、リンク付けしたファイルへ自動で編集内容 を反映させることができます。 陰付き表示 組立部品ファイル ワイヤーフレーム表示 リン ク 部品ファイル 透過表示
Page7

■計算機能 (体積の重なり合い)がないか、3D組立部品を VariCADは 3D ソリッドの表面積、体積、重量、 チェックできます。 重心、2Dオブジェクトの面積を計算します。 3D ソリッドの計算結果は、ソリッドの属性値に 簡単に割り当てられます。 干渉のハイライト ■3D‐2D 出力 3Dモデルではソリッドを 2D図面に簡単に変換 でき、一般的な機械製図図面を作成できます。 上下左右から見た 3Dビューを、2D描画画面へ 体積の計算 出力したり、選択したソリッドのみを 2D 描画画面 へ出力できます。また任意のビューを 2Dへ出力し また機械設計者が普段使用する基本部品に対応 て投影図を簡単に作成できます。3D描画画面で した機械部品の計算ライブラリがあります。計算 ソリッドを編集すると出力した 2D 図面にその変更 が可能な機械部品には、引張ばね、圧縮ばね、 が反映され更新されます。 ボルト接続、丸ピン、角キー、スプライン回転軸、 軸受、梁(曲げおよびねじりの為の)、平歯車、 すぐばかさ歯車、Vベルト駆動があります。 3Dソリッド 平歯車の寸法計算 ■干渉チェック 3Dモデリングの機能に構成部品の干渉チェックが 変換後(2D図面) あります。VariCADでは、構成部品間の衝突
Page8

■断面表示、断面図の作成 ■BOM とタイトルブロック VariCAD では、断面の切り取りツールを作成して、 VariCAD は図面のデータベースを保持するツール ソリッドを意のままに断面表示ができます。 があり製品のデータ構造を表示します。データベ また、断面の表示のオン/オフも簡単です。 ースは手入力又はファイルを読み込んで作成され、 データベースから部品表(BOM)を作成します。 断面表示オフ時 BOM 2D 図面に挿入するタイトルブロック内の値は、 BOMの値から簡単に挿入できます。 断面表示オン時 タイトルブロック また、断面表示した 3Dソリッドから 2D描画画面へ また、ソリッドの属性値は計算機能から値を割り当 出力し、断面図を作成できます。 てたり、他のソリッドからコピーしたりソリッド属性 設定ウィンドウから簡単に入力、編集できます。 2Dへ出力された断面図 ソリッドの属性設定
Page9

■表面の展開図作成(板金の平面化) VariCAD は 3D ソリッドの表面の展開平面図を作 成できます。また、さらに処理ができるように展開 表面の XY座標をテキストファイルへ保存できます。 曲げ係数を入力して計算をカスタマイズすることも できます。 多彩なスナップツール、寸法記入、作図線 展開するソリッド レイヤー管理 展開図 ■2D描画と編集 2D 描画には、オブジェクトやスナップ点を自動検 出するインテリジェントカーソル、多様なスナップ モード、補助作図線、直交モード、長方形グリッド、 描画レイヤー(最大 250まで)、ブロック作成、境界 線を自動検出するハッチ処理、寸法記入等多く便 利な機能があります。ハッチ処理機能では、 ユーザー独自のハッチパターンを作成できます。 寸法はミリメートルまたはインチで表示できます。 ハッチ処理、ハッチパターン作成ウィンドウ
Page10

■機械部品ライブラリと記号ライブラリ VariCADにはボルト、ナット、ピン、コッター、プラグ、 ガスケット、軸受、圧延・引抜形などの、基本的な 機械部品(JIS、ANSI、DIN)のライブラリが 3D/2D に入っています。 また、材料の種類や仕入先のような情報を部品へ 割り当てることもでき、それらの情報は組立部品 に組み込まれ、材料請求、部品表(BOM)、タイト 電気系記号ライブラリ ルブロック、その他の用途に使用できます。 ■自動バックアップ機能 VariCAD には作業中ファイルの自動バックアップ 機能が付いており、作業中に、万が一 PC にトラブ ルが発生して VariCAD が予期せず終了した場合 でも、データを復旧できるので、安心です。 ■印刷とプロッティング VariCADの印刷機能は高度なカスタマイズが可能 です。Windows や KDE Linux プリンタドライバ、 VariCAD 内蔵のドライバを使用できます。ポストス クリプト印刷も可能です。 また、指定したソリッドのビューを PNG形式等の 画像ファイル形式に出力できます。 ■互換性 VariCADは他のCADシステムとのファイル交換が 可能です。STEP 形式(3D)、STL 形式(3D)、IGES 形式(3D)、DWG 形式(2D)、DXF 形式(2D)を出力で き、STEP形式(3D)、DWG形式(2D)、DXF形式(2D) を入力できます。ファイルは個別に変換、または 一括変換でき、複数のファイルを一度に変換でき ます。 機械部品ライブラリ 入力形式 2D では機械設計に必要な油圧系・電気系記号、 STEP形式(3D)、DWG形式(2D)、DXF形式(2D) 溶接記号や公差記号などのライブラリも備えて います。 出力形式 また、ユーザー独自の記号ライブラリを作成し、 STEP 形式(3D)、STL 形式(3D)、IGES 形式(3D)、 記号アイテムを追加登録できます。 DWG形式(2D)、DXF形式(2D)
Page11

動作環境 Windows 版 推奨環境 Linux版 推奨環境 OS Microsoft Windows 10 (64 ビット) OS Ubuntu / Kubuntu (64 ビット) Microsoft Windows 8.1 (64 ビット) openSUSE (64 ビット) Debian (64 ビット) Red Hat (64 ビット) CPU Intel Core i5(3.0 GHz)以上 CentOS (64 ビット) (例|Intel Core i5-4460 など) CPU Intel Core i5 (3.0 GHz) 以上 メモリ 8 GB 以上 (例|Intel Core i5-4460 など) ハードディスク 空き容量 2 GB 以上 メモリ 8 GB 以上 グラフィック OpenGL 4.3 以上に対応した VRAM 2 GB 以上 ハードディスク 空き容量 2 GB 以上 のグラフィックカード グラフィック OpenGL 4.3 以上に対応した VRAM 2 GB 以上 NVIDIA 社製または ATI 社製推奨 のグラフィックカード NVIDIA社製推奨 マウス スクロールホイール付 5 ボタンマウス マウス スクロールホイール付 5 ボタンマウス 必須 libstdc++6 ライブラリ、OpenGL ライブラリ ライブラリ OpenGL (拡張 GLX) をサポートする XServer Linux版 必須環境 Windows 版 必須環境 OS Ubuntu / Kubuntu (32/64 ビット) OS Microsoft Windows 10 (32/64 ビット) openSUSE (32/64 ビット) Microsoft Windows 8.1 (32/64 ビット) Debian (32/64 ビット) Red Hat (32/64 ビット) CPU 2GHz 以上のプロセッサ CentOS (32/64 ビット) メモリ 4GB 以上 メモリ 4 GB 以上 ハードディスク 空き容量 250 MB 以上(2 GB 以上推奨) ハードディスク 空き容量 250 MB 以上 (2 GB 以上推奨) グラフィック OpenGL 4以上に対応したグラフィックカード グラフィック OpenGL 4以上に対応したグラフィックカード VRAM 1GB 以上 VRAM 1 GB 以上 マウス スクロールホイール付 3 ボタンマウス マウス スクロールホイール付 3 ボタンマウス 必須 libstdc++6 ライブラリ、OpenGL ライブラリ ライブラリ OpenGL (拡張 GLX) をサポートする XServer
Page12

お問い合わせ窓口 株式会社エーディーディー 販売サポート Sales-Support@add-soft.jp 製品サポート Customer-Support@add-soft.jp 〒615-0022 京都市右京区西院平町 7番地 クラエンタービル8F https://varicad.add-soft.jp/
