リニアモータテーブルLT アブソリュートリニアエンコーダ仕様 対応ドライバ追加(2025年4月発行）

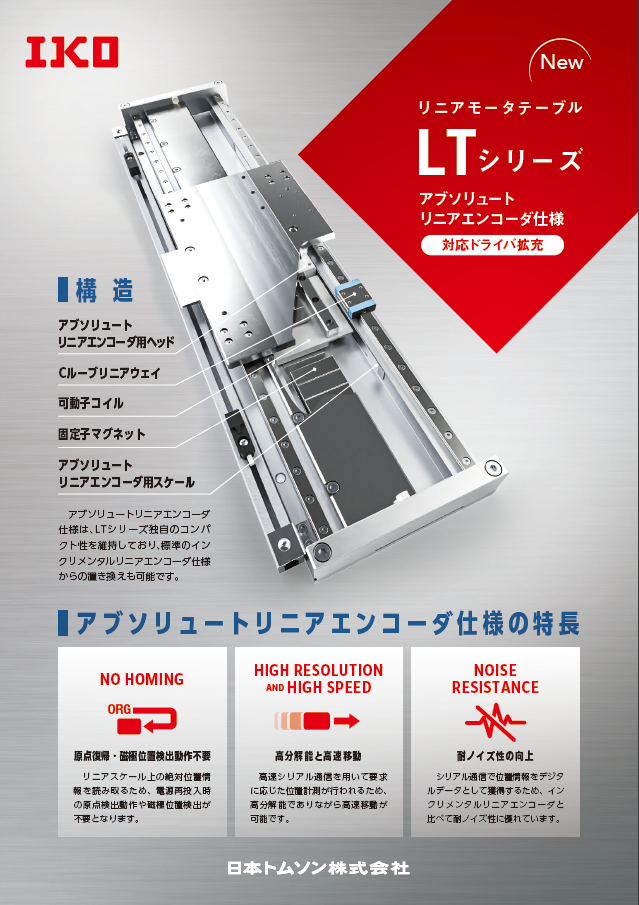

New リニアモータテーブル LTシリーズ アブソリュート リニアエンコーダ仕様 対応ドライバ拡充 構 造 アブソリュート リニアエンコーダ用ヘッド Cルーブリニアウェイ 可動子コイル 固定子マグネット アブソリュート リニアエンコーダ用スケール 　アブソリュートリニアエンコーダ 仕様は、LTシリーズ独自のコンパ クト性を維持しており、標準のイン クリメンタルリニアエンコーダ仕様 からの置き換えも可能です。 アブソリュートリニアエンコーダ仕様の特長 NO HOMING HIGH RESOLUTION NOISE AND HIGH SPEED RESISTANCE ORG 原点復帰・磁極位置検出動作不要 高分解能と高速移動 耐ノイズ性の向上 　リニアスケール上の絶対位置情 　高速シリアル通信を用いて要求 　シリアル通信で位置情報をデジタ 報を読み取るため、電源再投入時 に応じた位置計測が行われるため、 ルデータとして獲得するため、イン の原点検出動作や磁極位置検出が 高分解能でありながら高速移動が クリメンタルリニアエンコーダと 不要となります。 可能です。 比べて耐ノイズ性に優れています。

リニアモータテーブルLT　アブソリュートリニアエンコーダ仕様 製作対応形番・対応ドライバ リニアモータテーブルLTの採用実例 　リニアモータテーブルLT アブソリュートリニアエンコーダ仕様は個別受注製品です。ご要望の際は、 ハンドラ IKOまでお問合せください。 　製作対応対象のリニアモータテーブルの形番およびドライバを以下に示します。 　半導体デバイスを動作試験（性能評価、良否判定）する LT100CEG LT130LDG LT150CEG ための装置です。この搬送部は常に高速で、高い繰返し 適用形番※ 位置決め精度が要求されることから、高速・高精度に定評 LT150CET LT170LDG LT170LDT のあるIKOリニアモータテーブルが採用されています。 ※リニアモータテーブルLT 本体の詳細については、メカトロシリーズ総合カタログをご参照ください。 リニアモータテーブルLT ナノリニアNT…V リニアエンコーダの RSF Elektronik社製 種類 リニアエンコーダ型式 対応ドライバ 分解能 [μm] AK MC15 NEW 日立産機システム AD7シリーズ 0.05 アブソリュート リニアエンコーダ AK MC15M 三菱電機 Ｊ4シリーズ 0.05 AK MC15Y 安川電機 Σ-7シリーズ 0.05 AK MC15P パナソニック Ａ6Lシリーズ 0.05 日立産機システム AD7 三菱電機 J4 安川電機 Σ-7 パナソニック A6L システム構成例 ▼例として、（株）日立産機システム製AD7シリーズをパルス列・アナログ入力モードで使用する場合のシステム構成を以下に示します。 　使用するドライバによって、エンコーダ中継コード、その他の構成部品が異なります。 　システム構成については、IKOにお問い合わせください。 名　称 呼び番号 備　考 ① ドライバ AD7A-01NV 単相/三相 200V ⑥ ② モータ中継コード TAE20V7-AM□□ 長さ：3～10m ①ドライバ ⑤ ③ エンコーダ中継コード TAE20X4-EC□□ 長さ：3～10m ④ センサ中継コード TAE10V8-LC□□ 長さ：3～10m ⑤ パソコン接続ケーブル - USB Type C ケーブル お客様でご用意ください ⑧ ⑩ 上位装置 　 PLC、スイッチ、センサなど ⑥ セットアップソフトウェア ProDriveNext （株）日立産機システムのwebサイト よりダウンロードください ⑦ ④ ⑨ 10150-3000PE（コネクタ） ⑦ I/0コネクタ TAE20R5-CN 10350-52F0-008（カバー） ③ ［3M（スリーエム）］ ⑧ I/0用ケーブル - 電源 ② ⑨ 電源コード - お客様でご用意ください リニアモータテーブルLT ⑩ 上位装置 - 備考　モータ中継コード、エンコーダ中継コード、センサ中継コード長さは、形式末尾の□□にて3～10ｍまで1ｍ単位で指定します。 　コード長さが10m未満の場合も2桁で指定します（。3mの場合の例：TAE20V7-AM03） 支社 営業所 東 部 支 社：〒108-8586 東京都港区高輪2-19-19 Tel. 03-3448-5931 Fax. 03-3449-4589 長 岡 営 業 所： Tel. 0258-33-0823 Fax. 0258-35-5036 中 部 支 社：〒454-0004 名古屋市中川区西日置2-3-5 Tel. 052-331-7261 Fax. 052-332-3783 宇都宮営業所： Tel. 028-651-6633 Fax. 028-651-6744 西 部 支 社：〒550-0013 大阪市西区新町3-11-3 Tel. 06-6532-6341 Fax. 06-6543-1797 つくば営業所： Tel. 029-895-0585 Fax. 029-895-0586 東 北 支 社：〒982-0031 仙台市太白区泉崎2-22-22 Tel. 022-307-1415 Fax. 022-743-5341 西東京営業所： Tel. 042-584-6051 Fax. 042-584-6052 東関東支社：〒312-0053 茨城県ひたちなか市外野2-31-13 Tel. 029-275-1356 Fax. 029-275-1422 松 本 営 業 所： Tel. 0263-27-1422 Fax. 0263-27-0797 北関東支社：〒360-0018 熊谷市中央1-143 Tel. 048-528-5851 Fax. 048-525-8911 金 沢 営 業 所： Tel. 076-240-1115 Fax. 076-240-0059 南関東支社：〒243-0014 厚木市旭町1-8-6 Tel. 046-228-6011 Fax. 046-228-6068 滋 賀 営 業 所： Tel. 077-567-1655 Fax. 077-567-1701 浜 松 支 社：〒435-0028 浜松市中央区飯田町335 Tel. 053-462-7111 Fax. 053-461-3041 明 石 営 業 所： Tel. 078-275-2058 Fax. 078-913-8555 豊 田 支 社：〒472-0005 知立市新池3-62 Tel. 0566-82-6201 Fax. 0566-82-8181 熊 本 営 業 所： Tel. 096-373-0040 Fax. 096-366-7577 広 島 支 社：〒733-0003 広島市西区三篠町2-4-22 Tel. 082-237-6101 Fax. 082-237-6102 九 州 支 社：〒812-0016 福岡市博多区博多駅南4-19-1 Tel. 092-471-7971 Fax. 092-472-0079 IKOメカトロサイト 海外部門 https://www.me-iko.com/ mecha-tool/index.php 東 京：〒108-8586 東京都港区高輪2-19-19 Tel. 03-3448-5850 Fax. 03-3447-7637 https://www.ikont.co.jp/ ● 製品の外観・仕様などは、改良のため予告なしに変更することがあります。● 本製品を輸出する際は、仕向国及び用途・需要者を確認いただき、客観要件に該当する場合は、輸出許可申請等必要な手続きをお取りください。 ● 本カタログは正確を期して制作しておりますが、誤字・脱字等に起因する損害には責任を負いかねます。● 無断転載、転用を禁止します。 CAT- 2993 Printed in Japan © 2025.04
