メカトロシリーズで広がる ものづくりの世界 （メカトロソリューション） (2020年10月発行)

メ カト ロ シ リ ー ズ で 広 が る も の づ く り の 世 界 Expand possiblility of the world of manufacturing with IKO mechatronics series

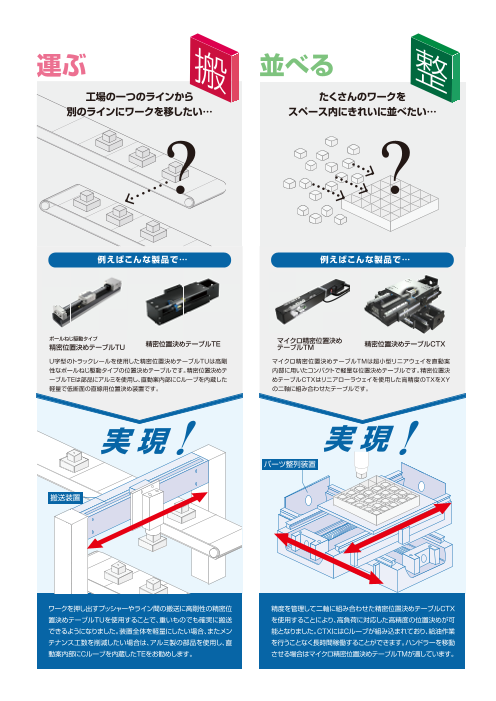

運ぶ 並べる 工場の一つのラインから たくさんのワークを 別のラインにワークを移したい… スペース内にきれいに並べたい… 例えばこんな製品で… 例えばこんな製品で… ボールねじ駆動タイプ 精密位置決めテーブルTU 精密位置決めテーブルTE マイクロ精密位置決め テーブルTM 精密位置決めテーブルCTX U字型のトラックレールを使用した精密位置決めテーブルTUは高剛 マイクロ精密位置決めテーブルTMは超小型リニアウェイを直動案 性なボールねじ駆動タイプの位置決めテーブルです。精密位置決めテ 内部に用いたコンパクトで軽量な位置決めテーブルです。精密位置決 ーブルTEは部品にアルミを使用し、直動案内部にCルーブを内蔵した めテーブルCTXはリニアローラウェイを使用した高精度のTXをXY 軽量で低断面の直線用位置決め装置です。 の二軸に組み合わせたテーブルです。 実現 実現 パーツ整列装置 搬送装置 ワークを押し出すプッシャーやライン間の搬送に高剛性の精密位 精度を管理して二軸に組み合わせた精密位置決めテーブルCTX 置決めテーブルTUを使用することで、重いものでも確実に搬送 を使用することにより、高負荷に対応した高精度の位置決めが可 できるようになりました。装置全体を軽量にしたい場合、またメン 能となりました。CTXにはCルーブが組み込まれており、給油作業 テナンス工数を削減したい場合は、アルミ製の部品を使用し、直 を行うことなく長時間稼働することができます。ハンドラーを移動 動案内部にCルーブを内蔵したTEをお勧めします。 させる場合はマイクロ精密位置決めテーブルTMが適しています。

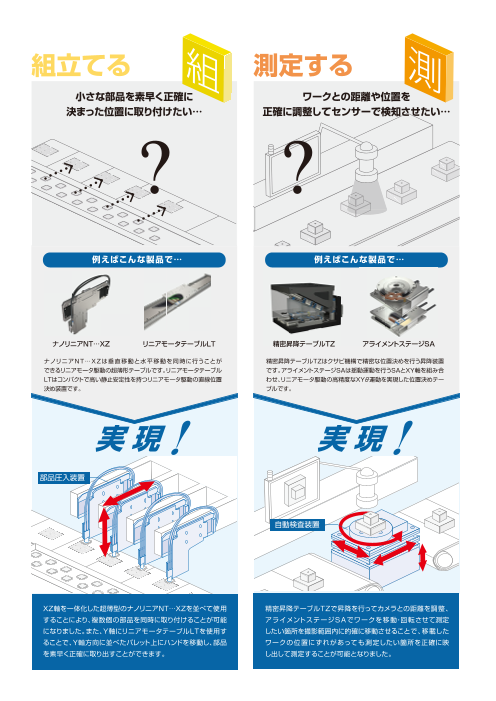

組立てる 測定する 小さな部品を素早く正確に ワークとの距離や位置を 決まった位置に取り付けたい… 正確に調整してセンサーで検知させたい… 例えばこんな製品で… 例えばこんな製品で… ナノリニアNT…XZ リニアモータテーブルLT 精密昇降テーブルTZ アライメントステージSA ナノリニアNT…XZは垂直移動と水平移動を同時に行うことが 精密昇降テーブルTZはクサビ機構で精密な位置決めを行う昇降装置 できるリニアモータ駆動の超薄形テーブルです。リニアモータテーブル です。アライメントステージSAは揺動運動を行うSAとXY軸を組み合 LTはコンパクトで高い静止安定性を持つリニアモータ駆動の直線位置 わせ、リニアモータ駆動の高精度なXYθ運動を実現した位置決めテー 決め装置です。 ブルです。 実現 実現 部品圧入装置 自動検査装置 XZ軸を一体化した超薄型のナノリニアNT…XZを並べて使用 精密昇降テーブルTZで昇降を行ってカメラとの距離を調整、 することにより、複数個の部品を同時に取り付けることが可能 アライメントステージSAでワークを移動・回転させて測定 になりました。また、Y軸にリニアモータテーブルLTを使用す したい箇所を撮影範囲内に的確に移動させることで、移載した ることで、Y軸方向に並べたパレット上にハンドを移動し、部品 ワークの位置にずれがあっても測定したい箇所を正確に映 を素早く正確に取り出すことができます。 し出して測定することが可能となりました。

メカトロシリーズラインナップ CルーブリニアローラウェイスーパーX 高剛性・ 二種の Cルーブ 高負荷容量 エンコーダ ボールねじ駆動 / 高精度 円筒ころ 高精密位置決め 優れた メンテナンス 振動減衰性 フリー トラックレー ル スライドユ ニットスト ローク方 向 テーブルTX 超高精度リニアエンコーダ搭載による CルーブリニアローラウェイスーパーX 高い位置決め精度と分解能 採用による最高レベルの走行性能 お客様に聞いた 位置決め精度が高い。 走行真直度が良い。 採用の 振動減衰性が高くモータゲインを上げられる。 決め手 外乱に強い。 ムービング マグネット 超低断面 リニアモータ駆動 / コンパクト ナノリニアNT…V 可動部 ケーブルレス 高いクリーン度 薄さを活かし多連装仕様の構築が可能 ※立軸仕様は個別対応となります 38 仕様表 NT38V 26 分解能 0.01～ 0.5 μｍ 55 繰返し位置決め精度 ±0.1 ～ 0.5 μｍ NT55V ｽﾄﾛｰｸ長さ 10～ 120mm 80 最大推力 3～36N NT80V お客様に聞いた 繰返し位置決め精度が高い。低断面で、装置の 採用の 省スペース化が実現できた。グリースの飛散が 決め手 少なくクリーン環境に適していた。 は貴社の製品･設備開発をお手伝いします! お客様の構想段階からご要望をお聞かせください。様々な設計・製作ノウハウを活かし、設計、試作、評価、製作、立ち上げ支援から アフターサービスまでのカスタマイズ対応を行います。また、石定盤などを利用した超高精度ステージにも対応いたします。 架台付き装置、石定盤付き装置の製作例 直曲搬送装置 液晶基板製造装置 液晶基板製造装置 電子部品検査装置 11 14 16

土岐メカトロセンター IKOのメカトロシリーズは、最新鋭の設備と高品質製品の生産体制を 兼ね備えた次世代のメカトロニクス生産工場である土岐メカトロセン ター（岐阜県土岐市）で生産しています。 土岐メカトロセンター:岐阜県土岐市泉工業団地アクアシルヴァ内。 名古屋より車で40分。訪問・見学についてはご相談ください。 メカトロシリーズ専用サイトのご紹介 IKOメカトロシリーズのより詳しい情報については、IKOウェブサイト と併せて、形番選定、寿命計算などの技術サポート機能を備えたメカ トロシリーズ専用サイトもご利用ください。 https://www.me-iko.com/mecha-tool/index.php （英、中、韓国語対応） SMAC ムービングコイルアクチュエータ IKOはオリジナリティに溢れた独自のムービングコイルアクチュエー タの製造・販売を行う米SMAC社とのコラボレーションを行い、より多 彩なお客様の要求に応えた製品の提供をいたします。 ナノリニアNT と LCR16 を組合わせた ピック＆プレイス用デモ機
