最小サイズメンテナンスフリー

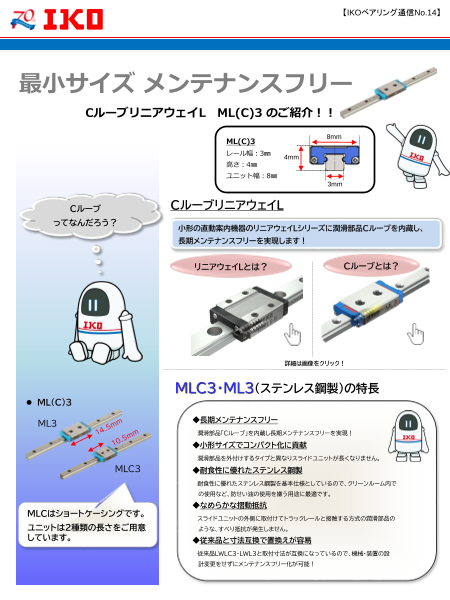

【IKOベアリング通信No.14】 最小サイズ メンテナンスフリー CルーブリニアウェイL ML(C)3 のご紹介！！ 8mm ML(C)3 レール幅：3㎜ 4mm 高さ：4㎜ ユニット幅：8㎜ 3mm Cルーブ CルーブリニアウェイL ってなんだろう？ 小形の直動案内機器のリニアウェイLシリーズに潤滑部品Cルーブを内蔵し、 長期メンテナンスフリーを実現します！ リニアウェイLとは？ Cルーブとは？ 詳細は画像をクリック！ ＭＬＣ３・ＭＬ３（ステンレス鋼製）の特長  ML（C）3 ML3 ◆長期メンテナンスフリー 潤滑部品「Ｃルーブ」を内蔵し長期メンテナンスフリーを実現！ ◆小形サイズでコンパクト化に貢献 潤滑部品を外付けするタイプと異なりスライドユニットが長くなりません。 MLC3 ◆耐食性に優れたステンレス鋼製 耐食性に優れたステンレス鋼製を基本仕様としているので、クリーンルーム内で の使用など、防せい油の使用を嫌う用途に最適です。 ◆なめらかな摺動抵抗 MLCはショートケーシングです。 スライドユニットの外側に取付けてトラックレールと接触する方式の潤滑部品の ユニットは2種類の長さをご用意 ような、すべり抵抗が発生しません。 しています。 ◆従来品と寸法互換で置換えが容易 従来品ＬＷＬＣ３･ＬＷＬ３と取付寸法が互換になっているので、機械･装置の設 計変更をせずにメンテナンスフリー化が可能！

【IKOベアリング通信No.14】 構造  その他 直動製品 トラックレール ケーシング Cルーブ 詳細は画像をクリック！ 鋼球 側板 スライドユニット  その他 製品採用例一覧 ◆ スリーブ方式 を採用 採用事例 ◆ 取付寸法 は ＬＷＬＣ３･ＬＷＬ３と同じ ◆ ボール非保持式 詳細はクリック！ ◆ 端面押え板はなし ＬＷＬ(Ｃ)３に対して、 主要寸法及び定格荷重 ・Ｌ１寸法は、６～９％コンパクト化 ・基本動定格荷重Ｃ は、５～８％ＵＰ L2 ・基本静定格荷重Ｃ０は、８～１２％ＵＰ 基本動 基本静 静定格モーメント(1) 定格荷重 定格荷重 呼び番号 L1 L2 L3 M×深さ C Co To Tx Ty N N N・m N・m N・m 0.49 0.58 MLC3 10.5 7 272 406 0.65 2.7 3.2 3.5 M1.6×1.3 0.39 0.47 LWLC3 11.5 6.7 251 361 0.58 2.7 3.2 1.1 1.3 ML3 14.5 11 371 632 1.0 5 .6 6.6 5.5 M2×1.3 0.98 1.2 LWL3 15.5 10.7 353 587 0.94 5.6 6.7 注 (1) 静定格モーメントTx、Tyの値の上段はスライドユニット1個、下段は2個の値を示す。 ホームページはこちら！ ご不明な点はお気軽に ・取扱販売店にご相談ください。 支社 東部支社 〒108-8586 東京都港区高輪2-19-19 TEL（03）3448-5931 FAX（03）3449-4589 中部支社 〒454-0004 名古屋市中川区西日置2-3-5 TEL（052）331-7261 FAX（052）332-3783 西部支社 〒550-0013 大阪市西区新町3-11-3 TEL（06）6532-6341 FAX（06）6543-1797 東北支社 〒982-0031 仙台市太白区泉崎2-22-22 TEL（022）307-1415 FAX（022）743-5341 北関東支社 〒360-0018 熊谷市中央1-143 TEL（048）528-5851 FAX（048）525-8911 南関東支社 〒243-0014 厚木市旭町1-8-6 TEL（046）228-6011 FAX（046）228-6068 浜松支社 〒435-0028 浜松市南区飯田町335 TEL（053）462-7111 FAX（053）461-3041 豊田支社 〒472-0005 知立市新池3-62 TEL（0566）82-6201 FAX（0566）82-8181 広島支社 〒733-0003 広島市西区三篠町2-4-22 TEL（082）237-6101 FAX（082）237-6102 九州支社 〒812-0016 福岡市博多区博多駅南4-19-1 TEL（092）471-7971 FAX（092）472-0079 営業所 長岡営業所 TEL（0258）33-0823 FAX（0258）35-5036 金沢営業所 TEL（076）240-1115 FAX（076）240-0059 宇都宮営業所 TEL（028）651-6633 FAX（028）651-6744 滋賀営業所 TEL（077）567-1655 FAX（077）567-1701 日立営業所 TEL（029）275-1356 FAX（029）275-1422 明石営業所 TEL（078）927-3720 FAX（078）927-3850 西東京営業所 TEL（042）584-6051 FAX（042）584-6052 熊本営業所 TEL（096）387-7511 FAX（096）387-7550 松本営業所 TEL（0263）27-1422 FAX（0263）27-0797 四国出張所 TEL（082）237-6101 FAX（082）237-6102 海外営業部門 東京 〒108-8586 東京都港区高輪2-19-19 TEL（03）3448-5850 FAX（03）3447-7637 Copyright © 2020 NIPPON THOMPSON CO., LTD. All Rights Reserved.
