Page1

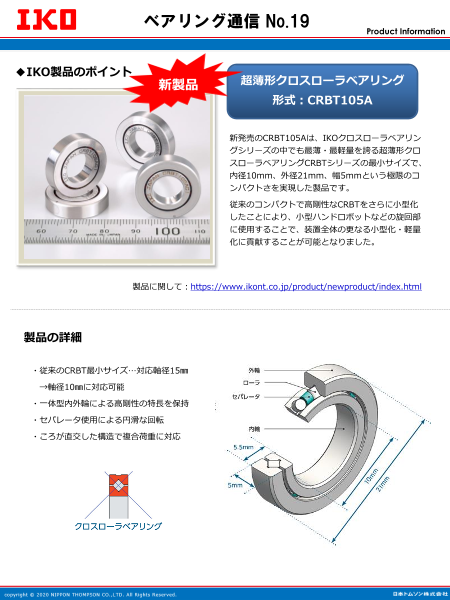

ベアリング通信 No.19
Product Information
◆IKO製品のポイント
新製品 超薄形クロスローラベアリング
形式：CRBT105A
新発売のCRBT105Aは、IKOクロスローラベアリン
グシリーズの中でも最薄・最軽量を誇る超薄形クロ
スローラベアリングCRBTシリーズの最小サイズで、
画像挿入 内径10mm、外径21mm、幅5mmという極限のコ
ンパクトさを実現した製品です。
従来のコンパクトで高剛性なCRBTをさらに小型化
したことにより、小型ハンドロボットなどの旋回部
に使用することで、装置全体の更なる小型化・軽量
化に貢献することが可能となりました。
製品に関して：https://www.ikont.co.jp/product/newproduct/index.html
製品の詳細
・従来のCRBT最小サイズ…対応軸径15㎜
→軸径10㎜に対応可能
・一体型内外輪による高剛性の特長を保持
セパレータ
・セパレータ使用による円滑な回転
・ころが直交した構造で複合荷重に対応
Page2
◆疑問解決！
今までの超薄形クロスローラベアリングCRBTと比べて、 CRBT105A
の新しいところはどこですか？
CRBTシリーズは薄形の内外輪非分離式クロスローラベアリングで、コ
ンパクトながら高剛性・高精度が特長の軸受です。
CRBT105Aは、従来の最小軸径15㎜から、その特長を備えたまま更に5
㎜小さい軸径10㎜を実現しています！
CRBT105Aを使うと、どんなメリットがありますか？
小型ロボットハンドなどの細い軸にかかる荷重を、アンギュラボール
ベアリングなどの2個使いよりコンパクトに受けることが可能です！
今までのCRBTの特長はそのまま、より小形化したものなんですね！
CRBT105Aを使えば、ロボットや工作機械などより一層の小型化や
軽量化を進めることができ、設計の幅が広がりますね！
CFS
ご相談はお近くのIKOにお問い合わせください！
ポイント
①従来より小形化
製品情報
②高精度・高剛性
③円滑な回転性能
メルマガQuizの答え
設問：「断面」を英語にした場合は、以下のうちどれでしょう？
A. Incline 斜面
B. Reverse 背面
C. Cross-section
