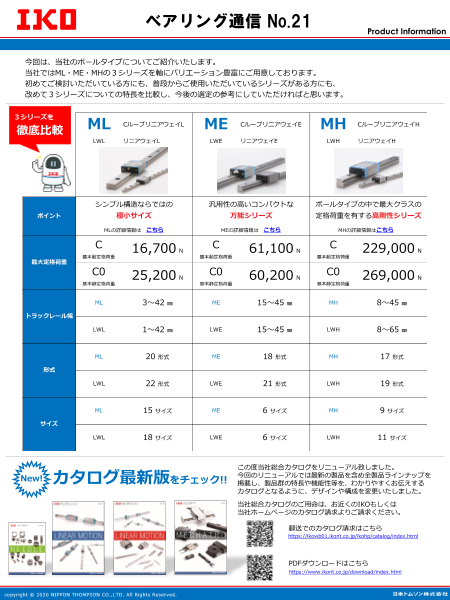

Page1
ベアリング通信 No.21
Product Information
今回は、当社のボールタイプについてご紹介いたします。
当社ではML・ME・MHの3シリーズを軸にバリエーション豊富にご用意しております。
初めてご検討いただいている方にも、普段からご使用いただいているシリーズがある方にも、
改めて3シリーズについての特長を比較し、今後の選定の参考にしていただければと思います。
3シリーズを
ML CルーブリニアウェイL ME CルーブリニアウェイE MH CルーブリニアウェイH
徹底比較
LWL リニアウェイL LWE リニアウェイE LWH リニアウェイH
シンプル構造ならではの 汎用性の高いコンパクトな ボールタイプの中で最大クラスの
ポイント 極小サイズ 万能シリーズ 定格荷重を有する高剛性シリーズ
MLの詳細情報は こちら MEの詳細情報は こちら MHの詳細情報はこちら
C 16,700 C
N 61,100 C
N 229,000 N
基本動定格荷重 基本動定格荷重 基本動定格荷重
最大定格荷重
C0 25,200 C0
N 60,200 C0
N 269,000 N
基本静定格荷重 基本静定格荷重 基本静定格荷重
ML 3~42 ㎜ ME 15~45 ㎜ MH 8~45 ㎜
トラックレール幅
LWL 1~42 ㎜ LWE 15~45 ㎜ LWH 8~65 ㎜
ML 20 形式 ME 18 形式 MH 17 形式
形式
LWL 22 形式 LWE 21 形式 LWH 19 形式
ML 15 サイズ ME 6 サイズ MH 9 サイズ
サイズ
LWL 18 サイズ LWE 6 サイズ LWH 11 サイズ
この度当社総合カタログをリニューアル致しました。
New! カタログ最新版 今回のリニューアルでは最新の製品を含め全製品ラインナップを
をチェック!! 掲載し、製品群の特長や機能性等を、わかりやすくお伝えする
カタログとなるように、デザインや構成を変更いたしました。
当社総合カタログのご用命は、お近くのIKOもしくは
当社ホームページのカタログ請求よりご請求ください。
郵送でのカタログ請求はこちら
https://ikowb01.ikont.co.jp/ikohp/catalog/index.html
PDFダウンロードはこちら
https://www.ikont.co.jp/download/index.html
Page2
◆疑問解決!
IKOリニアウェイ(ボールタイプ)の特長は何ですか?
IKOは、すべてのボールタイプには2条列4点接触方式を採用しています。
長年培ってきた設計ノウハウと生産技術により、
マイクロシリーズでもなめらかな作動を実現しました。
2条列4点接触だとどんなメリットがありますか?
あらゆる方向の荷重をバランスよく受けることができ、
方向や大きさが変動する荷重や複合荷重が作用する用途でも、
安定した高い精度と剛性が得られます。
バリエーション豊富なリニアウェイから選定するにはどうすればいいですか?
当社ホームページの下記ページより製品情報をご覧いただけます!
https://www.ikont.co.jp/product/index.html
製品分類・産業分類から探すことはもちろん、
CFS ご使用する機構、条件などからも最適な製品を選定できます。
気になる点ございましたら、お近くのIKOへお問い合わせください!
ポイント
①ML…極小サイズ カタログ
②ME…万能シリーズ ダウンロード
③MH…高剛性シリーズ 2020新カタログダウンロード可能!
メルマガQuizの答え
設問:「垂直な」を英語にした場合は、以下のうちどれでしょう?
A. Perpendicular
B. Penciliform 平行な
C. Asquint 斜めに
ホームページ:https://www.ikont.co.jp/
メカトロ専用サイトはこちら!
ムービーライブラリー:https://www.ikont.co.jp/product/movie/index.html
採用事例:https://www.ikont.co.jp/product/industry/index.html
製品選定サポート:https://www.ikont.co.jp/product/support/index.html
ご不明な点はお気軽に ・取扱販売店にご相談ください。 お問い合わせ先
