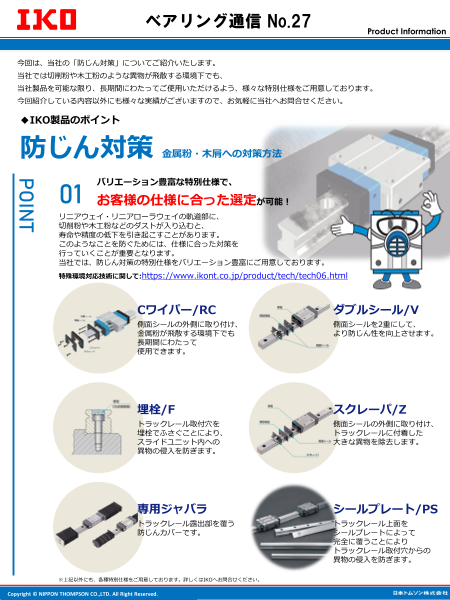

Page1
ベアリング通信 No.27
Product Information
今回は、当社の「防じん対策」についてご紹介いたします。
当社では切削粉や木工粉のような異物が飛散する環境下でも、
当社製品を可能な限り、長期間にわたってご使用いただけるよう、様々な特別仕様をご用意しております。
今回紹介している内容以外にも様々な実績がございますので、お気軽に当社へお問合せください。
◆IKO製品のポイント
防じん対策 金属粉・木屑への対策方法
バリエーション豊富な特別仕様で、
01 お客様の仕様に合った選定が可能!
リニアウェイ・リニアローラウェイの軌道部に、
切削粉や木工粉などのダストが入り込むと、
寿命や精度の低下を引き起こすことがあります。
このようなことを防ぐためには、仕様に合った対策を
行っていくことが重要となります。
当社では、防じん対策の特別仕様をバリエーション豊富にご用意しております。
特殊環境対応技術に関して:https://www.ikont.co.jp/product/tech/tech06.html
Cワイパー/RC ダブルシール/V
側面シールの外側に取り付け、 側面シールを2重にして、
金属粉が飛散する環境下でも より防じん性を向上させます。
長期間にわたって
使用できます。
埋栓/F スクレーパ/Z
トラックレール取付穴を 側面シールの外側に取り付け、
埋栓でふさぐことにより、 トラックレールに付着した
スライドユニット内への 大きな異物を除去します。
異物の侵入を防ぎます。
専用ジャバラ シールプレート/PS
トラックレール露出部を覆う トラックレール上面を
防じんカバーです。 シールプレートによって
完全に覆うことにより
トラックレール取付穴からの
異物の侵入を防ぎます。
※上記以外にも、各種特別仕様をご用意しております。詳しくはIKOへお問合せください。
Copyright © NIPPON THOMPSON CO.,LTD. All Right Reserved.
POINT
Page2
02 耐久試験結果が裏付ける
「Cワイパー」の優れた防じん効果! 【Cワイパー詳細】
「クーラントミスト環境下」における耐久試験
試験条件
MX35T3予圧
試料 /トラックレール取付穴用埋栓
・Cワイパー付き
最高速度 115.2m/min
側面シールに損傷はありません! ストローク長さ 300mm
側面シールの摩耗は ソリューブルタイプ
クーラント 希釈倍率 20倍
ごくわずかです! 噴霧量 5cc/hr
「異物環境下」における耐久試験
軌道への異物侵入は
ほとんどありません!
試験条件
MX35T3予圧
試料 /トラックレール取付穴用埋栓
・Cワイパー付き
スライドユニット内への異物侵入は 最高速度 18m/min
ごくわずかです! ストローク長さ 500mm
微細な金属粉
粒径 125μm以下
異物
固さ 1g/hr
散布量 1g/hr(総散布量1kg)
カタログダウンロード 2020カタログダウンロード可能!
メルマガQuizの答え
設問:「Cワイパー」の特長は、以下のうちどれでしょう?
C.油を含浸している
Cワイパーには、油を含浸しており、
油がCワイパーから染み出ることでレール全面への油膜の形成を維持し、
シールの損傷を防ぎ、異物環境でも優れた防じん効果を発揮します。
バーチャルショールームがOPEN!
ホームページ:https://www.ikont.co.jp/ 無料登録で閲覧が可能です!
ムービーライブラリー:https://www.ikont.co.jp/product/movie/index.html
採用事例:https://www.ikont.co.jp/product/industry/index.html
製品選定サポート:https://www.ikont.co.jp/product/support/index.html
ご不明な点はお気軽に ・取扱販売店にご相談ください。 お問い合わせ先
