精密位置決めテーブル「TU・TE」

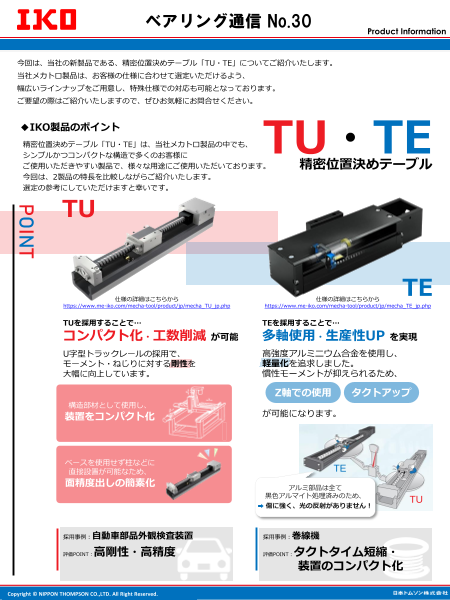

ベアリング通信 No.30 Product Information 今回は、当社の新製品である、精密位置決めテーブル「TU・TE」についてご紹介いたします。 当社メカトロ製品は、お客様の仕様に合わせて選定いただけるよう、 幅広いラインナップをご用意し、特殊仕様での対応も可能となっております。 ご要望の際はご紹介いたしますので、ぜひお気軽にお問合せください。 ◆IKO製品のポイント 精密位置決めテーブル「TU・TE」は、当社メカトロ製品の中でも、 TU・TE シンプルかつコンパクトな構造で多くのお客様に ご使用いただきやすい製品で、様々な用途にご使用いただいております。 精密位置決めテーブル 今回は、2製品の特長を比較しながらご紹介いたします。 選定の参考にしていただけますと幸いです。 TU TE 仕様の詳細はこちらから 仕様の詳細はこちらから https://www.me-iko.com/mecha-tool/product/jp/mecha_TU_jp.php https://www.me-iko.com/mecha-tool/product/jp/mecha_TE_jp.php TUを採用することで… TEを採用することで… コンパクト化・工数削減 が可能 多軸使用・生産性UP を実現 U字型トラックレールの採用で、 高強度アルミニウム合金を使用し、 モーメント・ねじりに対する剛性を 軽量化を追求しました。 大幅に向上しています。 慣性モーメントが抑えられるため、 Z軸での使用 タクトアップ 構造部材として使用し、 装置をコンパクト化 が可能になります。 ベースを使用せず柱などに 直接設置が可能なため、 TE 面精度出しの簡素化 アルミ部品は全て 黒色アルマイト処理済みのため、 TU ➡ 傷に強く、光の反射がありません！ 採用事例：自動車部品外観検査装置 採用事例：巻線機 評価POINT：高剛性・高精度 評価POINT：タクトタイム短縮・ 装置のコンパクト化 Copyright © NIPPON THOMPSON CO.,LTD. All Right Reserved. POINT

◆数字で見る「TU・TE」 今回ご紹介した「TU・TE」について、 改めて製品に関連する数字から、特長をみてみましょう。 TUのバックラッシ TUの位置決め精度 0.003mm ※研削ねじの場合 0.02～0.05mm 変動荷重や複合荷重が 作用する用途でも、 高剛性で高精度な位置決めが可能です。 TUの最大搭載質量 154㎏ ※TU86の場合 TEの断面高さ TEのテーブル質量 26mm ※TE50Bの場合 0.52ｋｇ TEの平行度 ※TE50Bの場合 0.008～ テーブル全体の質量が TUシリーズの40％に軽減。 0.016mm カタログダウンロード 2020新カタログダウンロード可能！ メルマガQuizの答え 設問：当社独自の潤滑部品は、以下のうちどれでしょう？ A. Cルーブ 長期メンテナンスフリーを実現する新発想・世界初の潤滑部品です。 メカトロ製品でも内蔵シリーズを豊富にラインナップしています。 バーチャルショールームがOPEN！ ホームページ：https://www.ikont.co.jp/ 無料登録で閲覧が可能です！ ムービーライブラリー：https://www.ikont.co.jp/product/movie/index.html 採用事例：https://www.ikont.co.jp/product/industry/index.html 製品選定サポート：https://www.ikont.co.jp/product/support/index.html ご不明な点はお気軽に ・取扱販売店にご相談ください。 お問い合わせ先 Copyright ©2021 NIPPON THOMPSON CO.,LTD. All Right Reserved.
