「カムフォロア」を使用する時のPOINTを教えて！

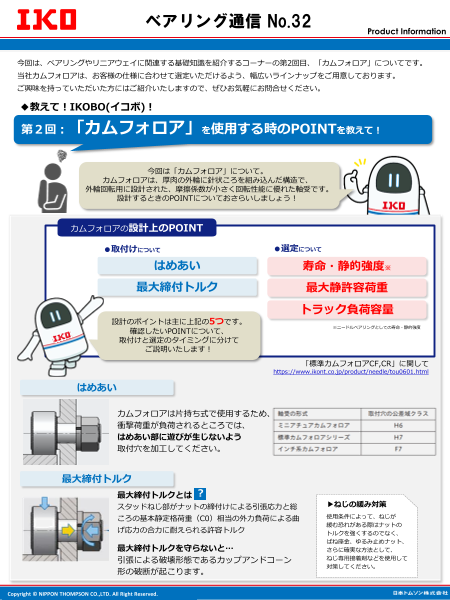

ベアリング通信 No.32 Product Information 今回は、ベアリングやリニアウェイに関連する基礎知識を紹介するコーナーの第2回目、「カムフォロア」についてです。 当社カムフォロアは、お客様の仕様に合わせて選定いただけるよう、幅広いラインナップをご用意しております。 ご興味を持っていただいた方にはご紹介いたしますので、ぜひお気軽にお問合せください。 ◆教えて！IKOBO(イコボ)！ 第２回：「カムフォロア」を使用する時のPOINTを教えて！ 今回は「カムフォロア」について。 カムフォロアは、厚肉の外輪に針状ころを組み込んだ構造で、 外輪回転用に設計された、摩擦係数が小さく回転性能に優れた軸受です。 設計するときのPOINTについておさらいしましょう！ カムフォロアの設計上のPOINT ●取付けについて ●選定について はめあい 寿命・静的強度※ 最大締付トルク 最大静許容荷重 トラック負荷容量 設計のポイントは主に上記の5つです。 ※ニードルベアリングとしての寿命・静的強度 確認したいPOINTについて、 取付けと選定のタイミングに分けて ご説明いたします！ 「標準カムフォロアCF,CR」に関して https://www.ikont.co.jp/product/needle/tou0601.html はめあい カムフォロアは片持ち式で使用するため、 衝撃荷重が負荷されるところでは、 はめあい部に遊びが生じないよう 取付穴を加工してください。 最大締付トルク 最大締付トルクとは ？ スタッドねじ部がナットの締付けによる引張応力と総 ▶ねじの緩み対策 ころの基本静定格荷重（C0）相当の外力負荷による曲 使用条件によって、ねじが 緩む恐れがある際はナットの げ応力の合力に耐えられる許容トルク トルクを強くするのでなく、 ばね座金、ゆるみ止めナット、 最大締付トルクを守らないと… さらに確実な方法として、 引張による破壊形態であるカップアンドコーン ねじ専用接着剤などを使用して 対策してください。 形の破断が起こります。 Copyright © NIPPON THOMPSON CO.,LTD. All Right Reserved.

ニードルベアリングとしての寿命・静的強度 基本動定格荷重とは？ 基本静定格荷重とは？ 軸受の基本定格寿命が 静止時に負荷できる 100万回転になるような荷重 最大荷重の目安 最大静許容荷重 基本静定格荷重とは ？ 転動体と軌道面において接触応力 4000MPaになるような静荷重 最大静許容荷重とは ？ スタッドの曲げ強さ及びせん断強さ によって定められた値 トラック負荷容量 トラック負荷容量とは ？ カムフォロアの外輪が相手カムガイド面と 接触し、相手部材が変形又は圧痕なしで 連続して耐えられる許容荷重 （相手部材の硬さ：40HRC） 製品カタログ ダウンロードはこちら！ メルマガQuizの答え 設問：当社で用意しているカムフォロアの形番数は、 以下のうちどれでしょう？ C.約1,000形番 当社では豊富なラインナップをご用意しており、 特殊仕様にも柔軟に対応可能ですので、お気軽にご相談ください。 バーチャルショールームがOPEN！ ホームページ：https://www.ikont.co.jp/ 無料登録で閲覧が可能です！ ムービーライブラリー：https://www.ikont.co.jp/product/movie/index.html 採用事例：https://www.ikont.co.jp/product/industry/index.html 製品選定サポート：https://www.ikont.co.jp/product/support/index.html ご不明な点は、お気軽に ・取扱販売店にご相談ください。 お問い合わせ先 Copyright © NIPPON THOMPSON CO.,LTD. All Right Reserved.
