リニアウェイＦ

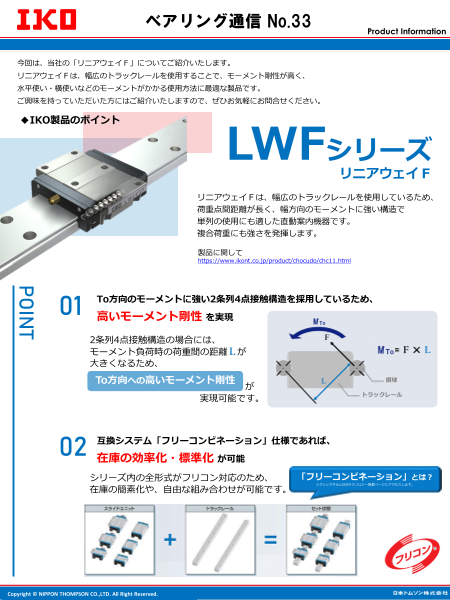

ベアリング通信 No.33 Product Information 今回は、当社の「リニアウェイＦ」についてご紹介いたします。 リニアウェイＦは、幅広のトラックレールを使用することで、モーメント剛性が高く、 水平使い・横使いなどのモーメントがかかる使用方法に最適な製品です。 ご興味を持っていただいた方にはご紹介いたしますので、ぜひお気軽にお問合せください。 ◆IKO製品のポイント LWFシリーズ リニアウェイＦ リニアウェイＦは、幅広のトラックレールを使用しているため、 荷重点間距離が長く、幅方向のモーメントに強い構造で 単列の使用にも適した直動案内機器です。 複合荷重にも強さを発揮します。 製品に関して https://www.ikont.co.jp/product/chocudo/chc11.html 01 To方向のモーメントに強い2条列4点接触構造を採用しているため、 高いモーメント剛性 を実現 To 2条列4点接触構造の場合には、 モーメント負荷時の荷重間の距離Lが To 大きくなるため、 To方向への高いモーメント剛性 鋼球 To方向への高いモーメント剛性 が トラックレール 実現可能です。 02 互換システム「フリーコンビネーション」仕様であれば、 在庫の効率化・標準化 が可能 シリーズ内の全形式がフリコン対応のため、 「フリーコンビネーション」とは？ ※クリックするとIKOテクノロジー掲載ページにアクセスします。 在庫の簡素化や、自由な組み合わせが可能です。 Copyright © NIPPON THOMPSON CO.,LTD. All Right Reserved. POINT

◆教えて！IKOBO(イコボ)！ 第3回：「モーメント荷重」には、どんな対策が必要？ 今回は「モーメント荷重への対策」についてお答えします！ 直動案内機器の実用時には、 様々な方向からモーメント負荷がかかる場合があり、 早期破損を防止するためにも使用方法に合った対策が必要です。 ◎モーメントとは… モーメント荷重への対策をしないまま使用し続けると… 物体を回転させる力 早期破損の原因にも！！ の性質を表す量 【 モーメントの方向 】 Ty モーメント荷重は、 方向によって有効な対策が異なります。 To Tx 使用方法に適した製品の選定や配置 を考慮することで、 早期破損を防止することが可能です！ モーメント荷重に有効な対策 To方向のモーメントには… Tx・Ty方向のモーメントには… 改善したい部分がございましたら、 ▶ 幅広製品 ▶ ロングスライドユニット お気軽にIKOへ お問い合わせください。 https://www.ikont.co.jp/company/place/index.html ▶ 取付スパンを広げる ▶ スライドユニットスパンを広げる 製品カタログ ダウンロードはこちら！ メルマガQuizの答え 設問：「高精度」を英語にした場合は、以下のうちどれでしょう？ A. High accuracy B. High quality 高品質 C. High concentration 高濃度 バーチャルショールームがOPEN！ ホームページ：https://www.ikont.co.jp/ 無料登録で閲覧が可能です！ ムービーライブラリー：https://www.ikont.co.jp/product/movie/index.html 採用事例：https://www.ikont.co.jp/product/industry/index.html 製品選定サポート：https://www.ikont.co.jp/product/support/index.html ご不明な点は、お気軽に ・取扱販売店にご相談ください。 お問い合わせ先 Copyright © NIPPON THOMPSON CO.,LTD. All Right Reserved.
