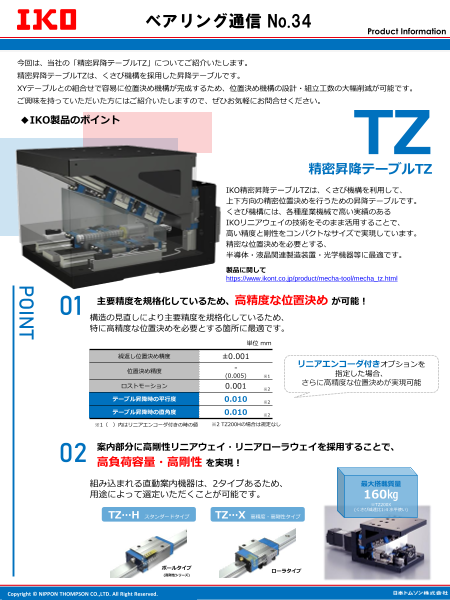

ベアリング通信 No.34 Product Information 今回は、当社の「精密昇降テーブルTZ」についてご紹介いたします。 精密昇降テーブルTZは、くさび機構を採用した昇降テーブルです。 XYテーブルとの組合せで容易に位置決め機構が完成するため、位置決め機構の設計・組立工数の大幅削減が可能です。 ご興味を持っていただいた方にはご紹介いたしますので、ぜひお気軽にお問合せください。 ◆IKO製品のポイント TZ 精密昇降テーブルTZ IKO精密昇降テーブルTZは、くさび機構を利用して、 上下方向の精密位置決めを行うための昇降テーブルです。 くさび機構には、各種産業機械で高い実績のある IKOリニアウェイの技術をそのまま活用することで、 高い精度と剛性をコンパクトなサイズで実現しています。 精密な位置決めを必要とする、 半導体・液晶関連製造装置・光学機器等に最適です。 製品に関して https://www.ikont.co.jp/product/mecha-tool/mecha_tz.html 01 主要精度を規格化しているため、高精度な位置決め が可能！ 構造の見直しにより主要精度を規格化しているため、 特に高精度な位置決めを必要とする箇所に最適です。 単位 mm 繰返し位置決め精度 ±0.001 リニアエンコーダ付きオプションを 位置決め精度 - (0.005) ※1 指定した場合、 ロストモーション 0.001 さらに高精度な位置決めが実現可能 ※2 テーブル昇降時の平行度 0.010 ※2 テーブル昇降時の直角度 0.010 ※2 ※1（ ）内はリニアエンコーダ付きの時の値 ※2 TZ200Hの場合は規定なし 02 案内部分に高剛性リニアウェイ・リニアローラウェイを採用することで、 高負荷容量・高剛性 を実現！ 組み込まれる直動案内機器は、2タイプあるため、 最大搭載質量 用途によって選定いただくことが可能です。 160㎏ ※TZ200X (くさび減速比1:4 水平使い) TZ…H スタンダードタイプ TZ…X 高精度・高剛性タイプ ボールタイプ ローラタイプ (高剛性シリーズ) Copyright © NIPPON THOMPSON CO.,LTD. All Right Reserved. POINT

◆当社サイトのご紹介：「ユニット化」による工数削減のメリットとは？ ～IKO VIRTUAL SHOW ROOMで「メカトロ装置ユニット化」についてご紹介中！～ 近年の生産現場では、自働で働く機械の導入が進み、全自働で稼働する工場も増えつつあります。 その自働化製造ラインを構成する自働機についても工数削減・人手不足を解決するため、 ユニット化した搬送機構を作り上げる事例が増えています。 自働化製造ラインを構成する 搬送機構のユニット化によって解決！ 自働機に求められる課題 ▶ ユニット化によるメリット 部品単位で 設計の 上手く行かなかった時の 管理・見積取得の 工数削減 リスクヘッジ 工数削減 IKOのユニット化事例紹介はこちら IKOでは、長年にわたり培ってきた直動案内機器の技術と最先端のマイクロエレクトロ二クス技術の融合 によって生まれたメカトロ製品をご用意しております。 また、当社のknow-howによりお客様の要望に応じたユニット製品の製作も可能です。 直動案内機器の技術 IKO精密位置決めテーブル × 最先端のマイクロエレクトロ二クス技術 ・ユニット製品 IKOのユニット化 只今、IKO VIRTUAL SHOW ROOMの注目製品コンテンツにて、 「メカトロ装置ユニット化」の動画を掲載中です。 事例紹介はこちらから 8分程度の動画にて、当社事例を多数ご覧いただけます。是非ご覧ください。 製品カタログ ダウンロードはこちら！ メルマガQuizの答え 設問：楔(くさび)形文字が使用されていたのは、以下のうちどれでしょう？ A.インダス文明 B. エジプト文明 C. メソポタミア文明 バーチャルショールームがOPEN！ ホームページ：https://www.ikont.co.jp/ 無料登録で閲覧が可能です！ ムービーライブラリー：https://www.ikont.co.jp/product/movie/index.html 採用事例：https://www.ikont.co.jp/product/industry/index.html 製品選定サポート：https://www.ikont.co.jp/product/support/index.html ご不明な点は、お気軽に ・取扱販売店にご相談ください。 お問い合わせ先 Copyright © NIPPON THOMPSON CO.,LTD. All Right Reserved.
