「潤滑」のポイントを教えて！

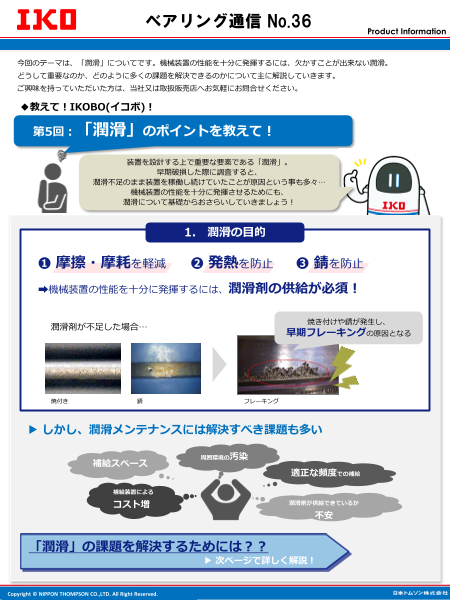

ベアリング通信 No.36 Product Information 今回のテーマは、「潤滑」についてです。機械装置の性能を十分に発揮するには、欠かすことが出来ない潤滑。 どうして重要なのか、どのように多くの課題を解決できるのかについて主に解説していきます。 ご興味を持っていただいた方は、当社又は取扱販売店へお気軽にお問合せください。 ◆教えて！IKOBO(イコボ)！ 第5回：「潤滑」のポイントを教えて！ 装置を設計する上で重要な要素である「潤滑」。 早期破損した際に調査すると、 潤滑不足のまま装置を稼働し続けていたことが原因という事も多々… 機械装置の性能を十分に発揮させるためにも、 潤滑について基礎からおさらいしていきましょう！ 1． 潤滑の目的 ❶ 摩擦・摩耗を軽減 ❷ 発熱を防止 ❸ 錆を防止 ➡機械装置の性能を十分に発揮するには、潤滑剤の供給が必須！ 焼き付けや錆が発生し、 潤滑剤が不足した場合… 早期フレーキングの原因となる 焼付き 錆 フレーキング ▶ しかし、潤滑メンテナンスには解決すべき課題も多い 周囲環境の汚染 補給スペース 適正な頻度での補給 補給装置による コスト増 潤滑剤が供給できているか 不安 「潤滑」の課題を解決するためには？？ ▶ 次ページで詳しく解説！ Copyright © NIPPON THOMPSON CO.,LTD. All Right Reserved.

ベアリング通信 No.36 Product Information 2． 潤滑の課題を解決！ IKO独自の潤滑部品「Cルーブ」 世界初！ 潤滑部品の内蔵タイプを製品化 潤滑部品Cルーブは、 多量の潤滑油を含浸させた潤滑部品です。 このCルーブをリニアウェイに内蔵することで 潤滑メンテナンスに関する悩みを解決することができます。 スライドユニット内の転動体循環路にＣルーブを配置 Cルーブの仕組み ❶ 表面張力により潤滑油を転動体表面に直接供給 ❷ 転動体の循環で潤滑油を運搬 ▶ Cルーブ内蔵製品の特長 メンテナンスフリー エコロジー コンパクト スムース 装置の寿命まで 外付けタイプと異なり、 潤滑部品がトラックレールに 潤滑油の使用を抑えた メンテナンスフリー化が可能 多くのシリーズでは、潤滑部品が 接触する方式のような滑り抵抗が エコロジー仕様 ※一般的な装置の寿命を想定しています。 内蔵されるため、省スペース 発生せず、軽くてなめらかな作動 使用条件によって再給脂が必要になる場合があります。 ▶ Cルーブはエコロジー仕様？ 油分供給試験結果 Cルーブ内の潤滑油は、転がり案内部の 潤滑性能を維持するのに必要な量だけを供給します。 そのため、長期間の走行でも潤滑油の消費量が少なく、 潤滑性能を維持します。 IKOのキーワードである「オイルミニマム」。 潤滑油の消費量が少なく、 その追及の成果が潤滑部品Cルーブなのです。 長期間の走行でも潤滑性能を維持！ 潤滑油の使用量を抑えたり、装置の小型化・軽量化、摩擦損失の低減が出来たり… 潤滑不足による設備故障を防ぐことで、サステナブルな設備設計にもつながるね！ Copyright © NIPPON THOMPSON CO.,LTD. All Right Reserved.

3． Cルーブを使用した幅広い製品ラインナップ ●直動シリーズ ●ニードルシリーズ Ｃルーブ直動シリーズ(内蔵タイプ) Ｃルーブベアリングシリーズ(内蔵タイプ) ＣルーブリニアウェイL Ｃルーブ旋削形ニードルベアリング ＣルーブリニアウェイLV Ｃルーブカムフォロア ＣルーブリニアウェイE Ｃルーブローラフォロア ＣルーブリニアウェイH ニードルシリーズ Ｃルーブ付き ＣルーブリニアウェイUL カムフォロア用ＣルーブユニットCL ＣルーブリニアローラウェイスーパーＸ ＣルーブボールスプラインG ●メカトロシリーズ 直動シリーズ Ｃルーブ付き(スライドユニット外付け) Ｃルーブメカトロシリーズ(内蔵タイプ) リニアウェイL Ｃルーブ付き リニアウェイE Ｃルーブ付き 精密位置決めテーブルTE リニアウェイH Ｃルーブ付き 精密位置決めテーブルL リニアウェイF Ｃルーブ付き 精密位置決めテーブルLH リニアウェイU Ｃルーブ付き 高精密位置決めテーブルTX リニアローラウェイスーパーＸ Ｃルーブ付き クリーン精密位置決めテーブルTC ボールスプラインG Ｃルーブ付き 精密昇降テーブルTZ ナノリニアNT Cルーブへ含浸するオイルは、 アライメントステージSA 食品向けオイルなどへの変更も可能です！ 気になる点ございましたら、お問合せください！ リニアモータテーブルLT メカトロシリーズ Ｃルーブ付き(スライドユニット外付け) 世界初! グリースでも油でもない新開発の高機能な潤滑剤 「液晶潤滑シリーズ」 精密位置決めテーブルTU Ｃルーブ付き についてはこちら！合わせてご覧ください！ ※クリックするとIKO VIRTUAL SHOW ROOMの「注目技術」ページが開きます。 製品カタログ ダウンロードはこちら！ メルマガQuizの答え 設問：潤滑の課題を解決する当社独自の潤滑部品の名前は、 次のうち、どれでしょう。 A.Tボール B.Qチューブ C.Cルーブ バーチャルショールームがOPEN！ ホームページ：https://www.ikont.co.jp/ 無料登録で閲覧が可能です！ ムービーライブラリー：https://www.ikont.co.jp/product/movie/index.html 採用事例：https://www.ikont.co.jp/product/industry/index.html 製品選定サポート：https://www.ikont.co.jp/product/support/index.html ご不明な点は、お気軽に ・取扱販売店にご相談ください。 お問い合わせ先 Copyright © NIPPON THOMPSON CO.,LTD. All Right Reserved.
