リニアモータテーブルLT

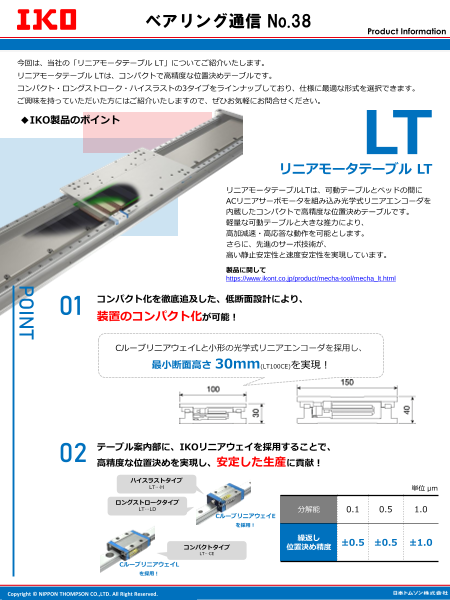

ベアリング通信 No.38 Product Information 今回は、当社の「リニアモータテーブル LT」についてご紹介いたします。 リニアモータテーブル LTは、コンパクトで高精度な位置決めテーブルです。 コンパクト・ロングストローク・ハイスラストの3タイプをラインナップしており、仕様に最適な形式を選択できます。 ご興味を持っていただいた方にはご紹介いたしますので、ぜひお気軽にお問合せください。 ◆IKO製品のポイント LT リニアモータテーブル LT リニアモータテーブルLTは、可動テーブルとベッドの間に ACリニアサーボモータを組み込み光学式リニアエンコーダを 内蔵したコンパクトで高精度な位置決めテーブルです。 軽量な可動テーブルと大きな推力により、 高加減速・高応答な動作を可能とします。 さらに、先進のサーボ技術が、 高い静止安定性と速度安定性を実現しています。 製品に関して https://www.ikont.co.jp/product/mecha-tool/mecha_lt.html 01 コンパクト化を徹底追及した、低断面設計により、 装置のコンパクト化が可能！ CルーブリニアウェイLと小形の光学式リニアエンコーダを採用し、 最小断面高さ 30mm(LT100CE)を実現！ 02 テーブル案内部に、IKOリニアウェイを採用することで、 高精度な位置決めを実現し、安定した生産に貢献！ ハイスラストタイプ LT…H 単位 μm ロングストロークタイプ LT…LD 分解能 0.1 0.5 1.0 CルーブリニアウェイE を採用！ 繰返し ±0.5 ±0.5 ±1.0 コンパクトタイプ 位置決め精度 LT…CE CルーブリニアウェイL を採用！ Copyright © NIPPON THOMPSON CO.,LTD. All Right Reserved. POINT

◆教えて！イコボ(IKOBO)！ 第6回：「リニアモータ駆動」は、どんな特長 があるの？ 「リニアモータ駆動」についてお答えします！ 直線運動をする装置を設計する際、様々ある駆動方式の中から 選定する必要があります。今回は特にボールねじ駆動と比較した、 リニアモータ駆動の特長をご紹介します！ ◎駆動形式の種類は… それぞれの駆動方式によって、 ・リニアモータ駆動 ・ボールねじ駆動 ・タイミングベルト駆動 etc. 価格帯や、必要な電装部品が 異なるため、 装置パフォーマンスの最大化・コスト削減 のためには、 総合的に検討する必要があります！ 使用方法に適した駆動形式の選定 が重要！ 主なリニアモータ駆動の特長 ❶ 低発塵 ❷低断面で ❸ マルチテーブル ❹ 高速運動が可能 ※ムービングコイル式の場合 ロングストローク ※ムービングコイル式の場合 ➡ リニアモータ駆動にすることで… クリーン環境下でも、装置のコンパクト化・高タクト化 が可能です！ 製品カタログ ダウンロードはこちら！ メルマガQuizの答え 設問：「linear(リニア)」を日本語に訳すと、以下のうちどれでしょう？ A. 直線の B. 浮力のある C. 磁気を帯びた バーチャルショールームがOPEN！ ホームページ：https://www.ikont.co.jp/ 無料登録で閲覧が可能です！ ムービーライブラリー：https://www.ikont.co.jp/product/movie/index.html 採用事例：https://www.ikont.co.jp/product/industry/index.html 製品選定サポート：https://www.ikont.co.jp/product/support/index.html ご不明な点は、お気軽に ・取扱販売店にご相談ください。 お問い合わせ先 Copyright © NIPPON THOMPSON CO.,LTD. All Right Reserved.
