カムフォロアが使用される「カム機構」とは？

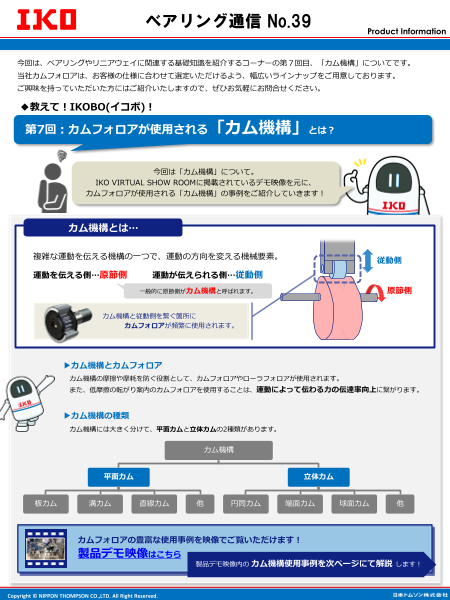

ベアリング通信 No.39 Product Information 今回は、ベアリングやリニアウェイに関連する基礎知識を紹介するコーナーの第７回目、「カム機構」についてです。 当社カムフォロアは、お客様の仕様に合わせて選定いただけるよう、幅広いラインナップをご用意しております。 ご興味を持っていただいた方にはご紹介いたしますので、ぜひお気軽にお問合せください。 ◆教えて！IKOBO(イコボ)！ 第7回：カムフォロアが使用される「カム機構」とは？ 今回は「カム機構」について。 IKO VIRTUAL SHOW ROOMに掲載されているデモ映像を元に、 カムフォロアが使用される「カム機構」の事例をご紹介していきます！ カム機構とは… 複雑な運動を伝える機構の一つで、運動の方向を変える機械要素。 従動側 運動を伝える側…原節側 運動が伝えられる側…従動側 一般的に原節側がカム機構と呼ばれます。 原節側 カム機構と従動側を繋ぐ箇所に カムフォロアが頻繁に使用されます。 ▶カム機構とカムフォロア カム機構の摩擦や摩耗を防ぐ役割として、カムフォロアやローラフォロアが使用されます。 また、低摩擦の転がり案内のカムフォロアを使用することは、運動によって伝わる力の伝達率向上に繋がります。 ▶カム機構の種類 カム機構には大きく分けて、平面カムと立体カムの2種類があります。 カム機構 平面カム 立体カム 板カム 溝カム 直線カム 他 円筒カム 端面カム 球面カム 他 カムフォロアの豊富な使用事例を映像でご覧いただけます！ 製品デモ映像はこちら 製品デモ映像内のカム機構使用事例を次ページにて解説 します！ Copyright © NIPPON THOMPSON CO.,LTD. All Right Reserved.

事例１ 平面カム (板カム) 輪郭を持った板を回転させて、その外周にカムフォロアを接触させ、 従動側の上下運動等を実現させます。 また、板カムの形状から 円板カム、三角カム、ハートカム等 といった名称でも呼ばれます。 ➡ デモ映像 00:25～ 事例２ 立体カム (円筒カム) 円筒の外周に溝を設けて、そこにカムフォロアを入れ、 原節側の回転運動を、回転軸を変えた従動側の回転運動に変換します。 ➡ デモ映像 00:38～ IKOカムフォロアを活用した カムフォロア アドベンチャー 「 IKO Cam Follower Adventure デモ機」 カムフォロアの豊富な使用事例を映像でご覧いただけます！ 製品デモ映像はこちら IKO VIRTUAL SHOW ROOMのプレゼンテーションにて、 製品デモ映像を掲載中です。 ご自宅やご自席から実際に製品の動きや使用事例を ご覧いただけます。是非一度ご覧ください！ IKOカムフォロアの詳細はこちら 製品カタログ ダウンロードはこちら！ メルマガQuizの答え 設問：カムフォロアの「フォロア」の意味は、以下のうちどれでしょう？ A. 回転 B. 従動体 C. 車輪 バーチャルショールームがOPEN！ ホームページ：https://www.ikont.co.jp/ 無料登録で閲覧が可能です！ ムービーライブラリー：https://www.ikont.co.jp/product/movie/index.html 採用事例：https://www.ikont.co.jp/product/industry/index.html 製品選定サポート：https://www.ikont.co.jp/product/support/index.html ご不明な点は、お気軽に ・取扱販売店にご相談ください。 お問い合わせ先 Copyright © NIPPON THOMPSON CO.,LTD. All Right Reserved.
