今回は他の軸受と比較した「ニードルベアリングのメリット」について。
軸受は大きく分けて転がり軸受と滑り軸受に分類されます。
さらに転がり軸受では転動体によってボールベアリングとニードルベアリングに分けられます。
今回は表を用いてそれぞれの軸受と比較をしながら、解説していきます！
このカタログについて
| ドキュメント名 | 他の軸受との比較した「ニードルベアリングのメリット」は？ |
|---|---|
| ドキュメント種別 | ホワイトペーパー |
| ファイルサイズ | 1.3Mb |
| 登録カテゴリ | |
| 取り扱い企業 | 日本トムソン株式会社 (この企業の取り扱いカタログ一覧) |
この企業の関連カタログ
このカタログの内容

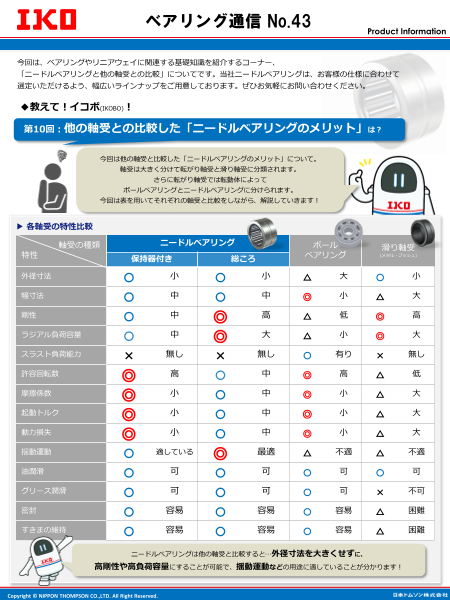

Page1
ベアリング通信 No.43
Product Information
今回は、ベアリングやリニアウェイに関連する基礎知識を紹介するコーナー、
「ニードルベアリングと他の軸受との比較」についてです。当社ニードルベアリングは、お客様の仕様に合わせて
選定いただけるよう、幅広いラインナップをご用意しております。ぜひお気軽にお問い合わせください。
◆教えて！イコボ(IKOBO)！
第10回：他の軸受との比較した「ニードルベアリングのメリット」は？
今回は他の軸受と比較した「ニードルベアリングのメリット」について。
軸受は大きく分けて転がり軸受と滑り軸受に分類されます。
さらに転がり軸受では転動体によって
ボールベアリングとニードルベアリングに分けられます。
今回は表を用いてそれぞれの軸受と比較をしながら、解説していきます！
▶ 各軸受の特性比較
軸受の種類 ニードルベアリング ボール 滑り軸受
特性 ベアリング (メタル・ブッシュ)
保持器付き 総ころ
外径寸法 〇 小 〇 小 △ 大 〇 小
幅寸法 〇 中 〇 中 ◎ 小 △ 大
剛性 〇 中 ◎ 高 △ 低 ◎ 高
ラジアル負荷容量 〇 中 ◎ 大 △ 小 ◎ 大
スラスト負荷能力 × 無し × 無し 〇 有り × 無し
許容回転数 ◎ 高 〇 中 ◎ 高 △ 低
摩擦係数 ◎ 小 〇 中 ◎ 小 △ 大
起動トルク ◎ 小 〇 中 ◎ 小 △ 大
動力損失 ◎ 小 〇 中 ◎ 小 △ 大
揺動運動 〇 適している ◎ 最適 △ 不適 △ 不適
油潤滑 〇 可 〇 可 〇 可 〇 可
グリース潤滑 〇 可 〇 可 〇 可 × 不可
密封 〇 容易 〇 容易 〇 容易 △ 困難
すきまの維持 〇 容易 〇 容易 〇 容易 △ 困難
ニードルベアリングは他の軸受と比較すると…外径寸法を大きくせずに、
高剛性や高負荷容量にすることが可能で、揺動運動などの用途に適していることが分かります！
