「装置のコンパクト化」を実現するには？

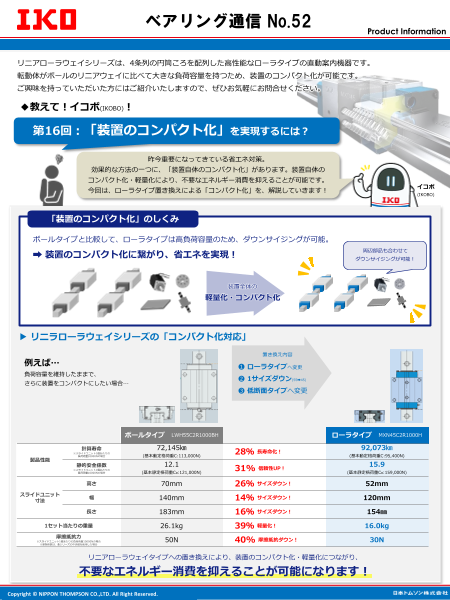

ベアリング通信 No.52 Product Information リニアローラウェイシリーズは、4条列の円筒ころを配列した高性能なローラタイプの直動案内機器です。 転動体がボールのリニアウェイに比べて大きな負荷容量を持つため、装置のコンパクト化が可能です。 ご興味を持っていただいた方にはご紹介いたしますので、ぜひお気軽にお問合せください。 ◆教えて！イコボ(IKOBO)！ 第16回：「装置のコンパクト化」を実現するには？ 昨今重要になってきている省エネ対策。 効果的な方法の一つに、「装置自体のコンパクト化」があります。装置自体の コンパクト化・軽量化により、不要なエネルギー消費を抑えることが可能です。 イコボ 今回は、ローラタイプ置き換えによる「コンパクト化」を、解説していきます！ (IKOBO) 「装置のコンパクト化」のしくみ ボールタイプと比較して、ローラタイプは高負荷容量のため、ダウンサイジングが可能。 周辺部品も合わせて ➡ 装置のコンパクト化に繋がり、省エネを実現！ ダウンサイジングが可能！ 装置全体の 軽量化・コンパクト化 ▶ リニラローラウェイシリーズの「コンパクト化対応」 置き換え内容 例えば… ❶ ローラタイプへ変更 負荷容量を維持したままで、 ❷ 1サイズダウン(55➡45) さらに装置をコンパクトにしたい場合… ❸ 低断面タイプへ変更 ボールタイプ LWH55C2R1000BH ローラタイプ MXN45C2R1000H 計算寿命 72,145㎞ 92,073㎞ ※スライドユニット1個あたりの 28％ 長寿命化！ 負荷荷重10000Nの場合 (基本動定格荷重C:113,000N) (基本動定格荷重C:95,400N) 製品性能 静的安全係数 12.1 15.9 ※スライドユニット1個あたりの 31% 信頼性UP！ 負荷荷重10000Nの場合 (基本静定格荷重C₀:121,000N) (基本静定格荷重C₀:159,000N) 高さ 70mm 26％ サイズダウン！ 52mm スライドユニット 幅 寸 140mm 14％ サイズダウン！ 法 120mm 長さ 183mm 16％ サイズダウン！ 154㎜ 1セット当たりの重量 26.1kg 39％ 軽量化！ 16.0kg 摩擦抵抗力 ※スライドユニット1個あたりの負荷荷重10000Nの場合 50N 40% 摩擦抵抗ダウン！ 30N ※摩擦係数は、各シリーズの中央値を使用した場合 リニアローラウェイタイプへの置き換えにより、装置のコンパクト化・軽量化につながり、 不要なエネルギー消費を抑えることが可能になります！ Copyright © NIPPON THOMPSON CO.,LTD. All Right Reserved.

▶ メンテナンスフリーシリーズでさらに地球環境に貢献 ローラタイプへの置き替えの際に、潤滑部品である Cルーブ内蔵のCルーブリニアローラウェイX(MX)を 採用いただくことで、潤滑油の消費量を抑えることができ、 さらにエコロジー仕様にすることが可能です。 スライドユニット内の転動体循環路にＣルーブを配置 油分供給試験結果 潤滑油の使用を抑えたエコロジー仕様 Cルーブ内の潤滑油は、転がり案内部の 潤滑性能を維持するのに必要な量だけを供給します。 そのため、長期間の走行でも潤滑油の消費量が少なく、 潤滑油の消費量が少なく、 長期間の走行でも潤滑性能を維持！ 潤滑性能を維持します。 IKOのキーワードである「オイルミニマム」。 その追求の成果が潤滑部品Cルーブなのです。 C ル ー ブ の 仕 組 み ❶ 表面張力により潤滑油を転動体表面に直接供給 ❷ 転動体の循環で潤滑油を運搬 製品カタログ ダウンロードはこちら！ メルマガQuizの答え 設問：リニアローラウェイは、当社が世界で初めて開発・販売を開始した製品です。 販売を開始した時期は以下のうち、いつでしょうか。 A. 2010年 B. 1998年 C. 1983年 ちなみに…他社の販売開始は2001年頃。 先行メーカーとして、今日に至るまで40年以上の蓄積されたノウハウがあります。 NEW!製品ページをリニューアル！ ホームページ：https://www.ikont.co.jp/ ムービーライブラリー：https://www.ikont.co.jp/product/movie/index.html 採用事例：https://www.ikont.co.jp/product/industry/index.html 製品選定サポート：https://www.ikont.co.jp/product/support/index.html ご不明な点は、お気軽に ・取扱販売店にご相談ください。 お問い合わせ先 Copyright © NIPPON THOMPSON CO.,LTD. All Right Reserved.
