「アライメントステージSA」「アライメントテーブルAT」

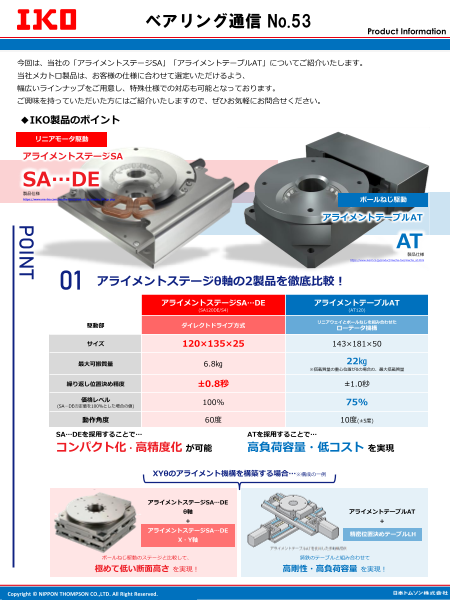

ベアリング通信 No.53 Product Information 今回は、当社の「アライメントステージSA」「アライメントテーブルAT」についてご紹介いたします。 当社メカトロ製品は、お客様の仕様に合わせて選定いただけるよう、 幅広いラインナップをご用意し、特殊仕様での対応も可能となっております。 ご興味を持っていただいた方にはご紹介いたしますので、ぜひお気軽にお問合せください。 ◆IKO製品のポイント リニアモータ駆動 アライメントステージSA SA…DE 製品仕様 https://www.me-iko.com/mecha-tool/product/jp/mecha_SA_jp.php ボールねじ駆動 アライメントテーブルAT AT 製品仕様 https://www.ikont.co.jp/product/mecha-tool/mecha_at.html 01 アライメントステージθ軸の2製品を徹底比較！ アライメントステージSA…DE アライメントテーブルAT (SA120DE/S4) (AT120) リニアウェイとボールねじを組み合わせた 駆動部 ダイレクトドライブ方式 ローテータ機構 サイズ 120×135×25 143×181×50 最大可搬質量 6.8㎏ 22㎏ ※搭載質量の重心位置が0の場合の、最大搭載質量 繰り返し位置決め精度 ±0.8秒 ±1.0秒 価格レベル 100% 75% (SA…DEの定価を100％とした場合の値) 動作角度 60度 10度(±5度) SA…DEを採用することで… ATを採用することで… コンパクト化・高精度化 が可能 高負荷容量・低コスト を実現 XYθのアライメント機構を構築する場合…※構成の一例 アライメントステージSA…DE θ軸 アライメントテーブルAT ＋ ＋ アライメントステージSA…DE 精密位置決めテーブルLH X・Y軸 ボールねじ駆動のステージと比較して、 鋳鉄のテーブルと組み合わせて 極めて低い断面高さ を実現！ 高剛性・高負荷容量 を実現！ Copyright © NIPPON THOMPSON CO.,LTD. All Right Reserved. POINT

02 アライメントステージSAシリーズの200サイズをアップデート！ ❶ XYθ軸の組合せが自由に！ 従来個別対応としていたSA200DE/Xを標準設定として 新規追加しました。 回転位置決め用であるSA200DE/Sと組み合わせる ことによって、XYθ軸の3方向に可動する 極めてコンパクトなアライメントステージを 簡単に構築することができます。 ❷ 省電力、高タクト θ軸（SA200DE/S）のモータ設計を見直し、トルクUPを実現。 従来品と比較して、省電力化、タクトタイム短縮を実現しました。 ＜条件＞ SA200DE θ軸 搭載質量：10kg 運転速度：80deg/ｓ 備考 本結果は理論計算値です。 実際の運転時の値とは異なる場合が ありますのでご了承ください。 製品カタログ ダウンロードはこちら！ メルマガQuizの答え 設問： 今回比較した2製品に共通して採用されている部品はなんでしょう？ A. クロスローラベアリング 低断面・高剛性・高精度を実現しています。 B. リニアウェイL C. 精密ボールねじ バーチャルショールームがOPEN！ ホームページ：https://www.ikont.co.jp/ 無料登録で閲覧が可能です！ ムービーライブラリー：https://www.ikont.co.jp/product/movie/index.html 採用事例：https://www.ikont.co.jp/product/industry/index.html 製品選定サポート：https://www.ikont.co.jp/product/support/index.html ご不明な点は、お気軽に ・取扱販売店にご相談ください。 お問い合わせ先 Copyright © NIPPON THOMPSON CO.,LTD. All Right Reserved.
