ゴシックアーチ構造の特長

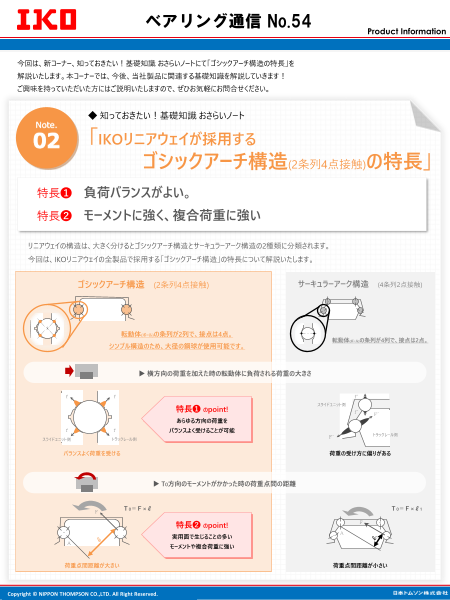

ベアリング通信 No.54 Product Information 今回は、新コーナー、知っておきたい！基礎知識 おさらいノートにて「ゴシックアーチ構造の特長」を 解説いたします。本コーナーでは、今後、当社製品に関連する基礎知識を解説していきます！ ご興味を持っていただいた方にはご説明いたしますので、ぜひお気軽にお問合せください。 ◆知っておきたい！基礎知識おさらいノート Note. 02 「IKOリニアウェイが採用する ゴシックアーチ構造(2条列4点接触)の特長」 特長❶ 負荷バランスがよい。 特長❷ モーメントに強く、複合荷重に強い リニアウェイの構造は、大きく分けるとゴシックアーチ構造とサーキュラーアーク構造の2種類に分類されます。 今回は、IKOリニアウェイの全製品で採用する「ゴシックアーチ構造」の特長について解説いたします。 ゴシックアーチ構造 (2条列4点接触) サーキュラーアーク構造 (4条列2点接触) 転動体(ボール)の条列が2列で、接点は4点。 転動体(ボール)の条列が4列で、接点は2点。 シンプル構造のため、大径の鋼球が使用可能です。 ▶横方向の荷重を加えた時の転動体に負荷される荷重の大きさ f f f´ スライドユニット側 特長❶ のpoint! f´ F´ あらゆる方向の荷重を f f バランスよく受けることが可能 F´ トラックレール側 スライドユニット側 トラックレール側 バランスよく荷重を受ける 荷重の受け方に偏りがある ▶ T0方向のモーメントがかかった時の荷重点間の距離 Ｔ0＝Ｆ×ℓ Ｔ0＝Ｆ×ℓ1 F F 特長❷ のpoint! A 実用面で生じることの多い A モーメントや複合荷重に強い 荷重点間距離が大きい 荷重点間距離が小さい Copyright © NIPPON THOMPSON CO.,LTD. All Right Reserved.

ゴシックアーチ構造(2条列4点接触)が可能にする IKOリニアウェイの優れた特長 ▶シンプル構造ならではのマイクロリニアウェイＬ 世界最極小サイズ 独自のスモールサイジング技術によって生み出された、 を実現しています！ 微小化へのさらなるニーズに応えるマイクロリニアウェイL。 トラックレール幅1mm～6mmの幅広いバリエーションを取り揃えており、 マイクロ位置決め機構の高精度化を実現します。 リニアウェイL（LWL1Y） ▶ フリーコンビネーション 2条列4点接触のシンプル構造のため、加工誤差や精度測定の 誤差が少なく、各軌道を高い寸法精度に維持管理できます。 この技術がフリーコンビネーション仕様を実現し、 あらゆるシリーズで高次元の互換性システムを実現しています。 軌道溝測定時にボールが安定するので、 高精度な測定ができ、精密な予圧管理が可能です。 ▶多彩な形式・サイズバリエーション トラックレール幅わずか1mmの超ミニアチュアサイズから、多彩な形式とサイズを 取り揃えており、用途に応じた選択が可能です。 製品カタログ ダウンロードはこちら！ メルマガQuizの答え 設問：日本にもいるとされる「世界最小級の哺乳類」は、 以下のうちどれでしょう？ A. ねずみ B. サル C. コウモリ トウキョウトガリネズミが世界最小の哺乳類の一つとされている。東京都には生息せず、北海道にのみ分布。 バーチャルショールームがOPEN！ ホームページ：https://www.ikont.co.jp/ 無料登録で閲覧が可能です！ ムービーライブラリー：https://www.ikont.co.jp/product/movie/index.html 採用事例：https://www.ikont.co.jp/product/industry/index.html 製品選定サポート：https://www.ikont.co.jp/product/support/index.html ご不明な点は、お気軽に ・取扱販売店にご相談ください。 お問い合わせ先 Copyright © NIPPON THOMPSON CO.,LTD. All Right Reserved.
