カムフォロアの取付けに慣れていなくて…

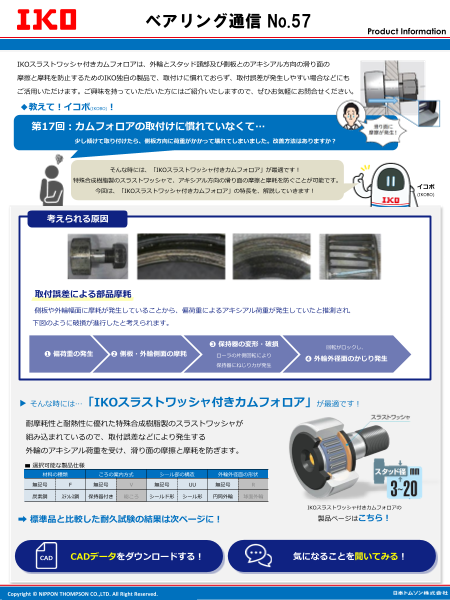

ベアリング通信 No.57 Product Information IKOスラストワッシャ付きカムフォロアは、外輪とスタッド頭部及び側板とのアキシアル方向の滑り面の 摩擦と摩耗を防止するためのIKO独自の製品で、取付けに慣れておらず、取付誤差が発生しやすい場合などにも ご活用いただけます。ご興味を持っていただいた方にはご紹介いたしますので、ぜひお気軽にお問合せください。 ◆教えて！イコボ(IKOBO)！ 第17回：カムフォロアの取付けに慣れていなくて… 少し傾けて取り付けたら、側板方向に荷重がかかって壊れてしまいました。改善方法はありますか？ そんな時には、「IKOスラストワッシャ付きカムフォロア」が最適です！ 特殊合成樹脂製のスラストワッシャで、アキシアル方向の滑り面の摩擦と摩耗を防ぐことが可能です。 イコボ 今回は、「IKOスラストワッシャ付きカムフォロア」の特長を、解説していきます！ (IKOBO) 考えられる原因 取付誤差による部品摩耗 側板や外輪幅面に摩耗が発生していることから、偏荷重によるアキシアル荷重が発生していたと推測され、 下図のように破損が進行したと考えられます。 ❸ 保持器の変形・破損 回転がロックし、 ❶ 偏荷重の発生 ❷ 側板・外輪側面の摩耗 ローラの片側回転により ❹ 外輪外径面のかじり発生 保持器にねじり力が発生 ▶ そんな時には…「IKOスラストワッシャ付きカムフォロア」が最適です！ 耐摩耗性と耐熱性に優れた特殊合成樹脂製のスラストワッシャが 組み込まれているので、取付誤差などにより発生する 外輪のアキシアル荷重を受け、滑り面の摩擦と摩耗を防ぎます。 ▬ 選択可能な製品仕様 材料の種類 ころの案内方式 シール部の構造 外輪外径面の形状 無記号 F 無記号 V 無記号 UU 無記号 R 炭素鋼 ｽﾃﾝﾚｽ鋼 保持器付き 総ころ シールド形 シール形 円筒外輪 球面外輪 IKOスラストワッシャ付きカムフォロアの ➡ 標準品と比較した耐久試験の結果は次ページに！ 製品ページはこちら！ CAD CADデータをダウンロードする！ 気になることを聞いてみる！ Copyright © NIPPON THOMPSON CO.,LTD. All Right Reserved.

▶ 取付誤差が発生する状況下での標準品との比較 下記のような耐久試験にて、取付誤差の発生を想定しカムフォロアを傾けた状態で回転させ、 スラストワッシャ有無の条件で耐久性を比較しました。 〇試験条件 〇試験概略図 回転数 2062rpm ラジアル荷重 490N 回転数 2062rpm ミスアライメント θ ミスアライメント 有り ラジアル荷重 ①CF10BR (スラストワッシャ無) 試料 490N ②CF10WBR (スラストワッシャ付) 〇試験結果 試料 損傷状況 スタッドのツバ部摩耗 ①CF10BR 滑り面の摩耗により破損 (スラストワッシャ無) スタッドのツバ部摩耗 スラストワッシャ無し品より約10倍の耐久時間後、 軌道面、ローラにフレーキング フレーキングによる破損であり、 ②CF10WBR (スラストワッシャ付) 滑り面には異常が見られない スラストワッシャ無し品より約10倍の耐久時間後、 異常なしのため試験中断 ➡ 取付誤差などにより発生する外輪のアキシアル荷重を受け、 滑り面の摩擦と摩耗を防止します！ 製品ページをのぞいてみる！ 関連リーフレットをダウンロードする！ ※クリックすると、リーフレットデータのダウンロードが開始されます。 製品カタログ ダウンロード はこちら！ メルマガQuizの答え 設問：カムフォロアの取付誤差を緩和したい時に、 有効な製品仕様は下記のうちどれでしょう。 A. 円筒外輪 B. 炭素鋼製 C. 球面外輪 ※球面外輪は、取付誤差による端荷重の緩和に有効です。 NEW!製品ページをリニューアル！ ホームページ：https://www.ikont.co.jp/ ムービーライブラリー：https://www.ikont.co.jp/product/movie/index.html 採用事例：https://www.ikont.co.jp/product/industry/index.html 製品選定サポート：https://www.ikont.co.jp/product/support/index.html ご不明な点は、お気軽に ・取扱販売店にご相談ください。 お問い合わせ先 Copyright © NIPPON THOMPSON CO.,LTD. All Right Reserved.
