ローラタイプが高剛性である理由

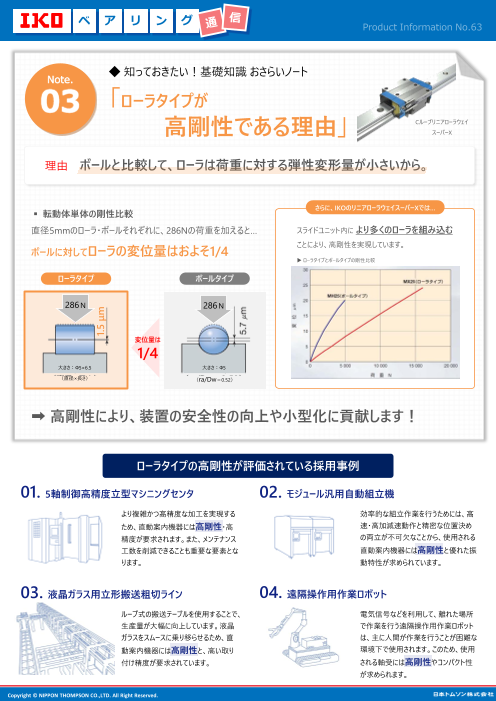

ベ ア リ ン グ Product Information No.63 ◆知っておきたい！基礎知識おさらいノート Note. 03 「ローラタイプが Cルーブリニアローラウェイ 高剛性である理由」 スーパーX 理由 ボールと比較して、ローラは荷重に対する弾性変形量が小さいから。 さらに、IKOのリニアローラウェイスーパーXでは… ▪転動体単体の剛性比較 直径5mmのローラ・ボールそれぞれに、286Nの荷重を加えると… スライドユニット内に より多くのローラを組み込む ことにより、高剛性を実現しています。 ボールに対してローラの変位量はおよそ1/4 ▶ ローラタイプとボールタイプの剛性比較 ローラタイプ ボールタイプ 286N 286N 変位量は 1/4 大きさ：Ф5×6.5 大きさ：Ф5 （直径×長さ） （ra/Dw＝0.52） ➡高剛性により、装置の安全性の向上や小型化に貢献します！ ローラタイプの高剛性が評価されている採用事例 01. 5軸制御高精度立型マシニングセンタ 02. モジュール汎用自動組立機 より複雑かつ高精度な加工を実現する 効率的な組立作業を行うためには、高 ため、直動案内機器には高剛性・高 速・高加減速動作と精密な位置決め 精度が要求されます。また、メンテナンス の両立が不可欠なことから、使用される 工数を削減できることも重要な要素とな 直動案内機器には高剛性と優れた振 ります。 動特性が求められています。 03. 液晶ガラス用立形搬送粗切ライン 04. 遠隔操作用作業ロボット ループ式の搬送テーブルを使用することで、 電気信号などを利用して、離れた場所 生産量が大幅に向上しています。液晶 で作業を行う遠隔操作用作業ロボット ガラスをスムースに乗り移らせるため、直 は、主に人間が作業を行うことが困難な 動案内機器には高剛性と、高い取り 環境下で使用されます。このため、使用 付け精度が要求されています。 される軸受には高剛性やコンパクト性 が求められます。 Copyright © NIPPON THOMPSON CO.,LTD. All Right Reserved. 1.5 μm
