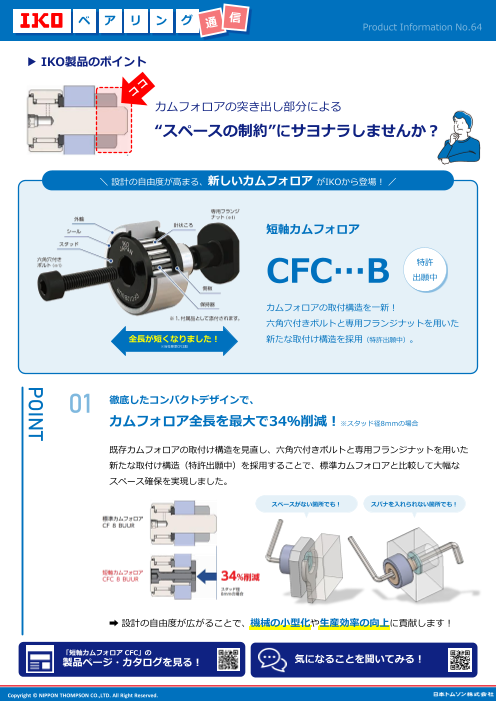

Page1
ベ ア リ ン グ
Product Information No.64
▶ IKO製品のポイント
カムフォロアの突き出し部分による
“スペースの制約”にサヨナラしませんか？
＼ 設計の自由度が高まる、新しいカムフォロア がIKOから登場！ ／
短軸カムフォロア
特許
CFC…B 出願中
カムフォロアの取付構造を一新！
六角穴付きボルトと専用フランジナットを用いた
全長が短くなりました！ 新たな取付け構造を採用（特許出願中）。
※当社標準CF比較
01 徹底したコンパクトデザインで、
カムフォロア全長を最大で34％削減！※スタッド径8ｍｍの場合
既存カムフォロアの取付け構造を見直し、六角穴付きボルトと専用フランジナットを用いた
新たな取付け構造（特許出願中）を採用することで、標準カムフォロアと比較して大幅な
スペース確保を実現しました。
スペースがない箇所でも！ スパナを入れられない箇所でも！
➡ 設計の自由度が広がることで、機械の小型化や生産効率の向上に貢献します！
「短軸カムフォロア CFC」の
製品ページ・カタログを見る！ 気になることを聞いてみる！
Copyright © NIPPON THOMPSON CO.,LTD. All Right Reserved.
POINT
Page2
◆ ベアリング通信 アンケート調査 回答受付期間：2024 / 7/ 12 (金) 18:00まで
【ご回答いただいた方に抽選でプレゼント！】
2分程度でどなたにもご参加いただけるアンケートです。下のボタンからご回答ください。
A賞 イコボぬいぐるみ〈キーチェーン〉…3名様
詳細・ご回答は こちらをクリック！ B賞 イコボボールペン …10名様
02 取付ける部材の厚さ範囲が大幅に拡大！
六角穴付きボルトの長さにより、カ
ムフォロアを取付ける部材の厚み
（寸法表のT寸法）の範囲が決まるた
め、取付可能な部材厚さの範囲が大
幅に拡大します。
※設計する取付け部材の厚みが添付ボルトの許容範囲を超える場合は、上図に記載の六角穴付きボルト（強度区分12.9）を
お客様にてご用意ください。下図に記載の範囲外の取付け部材の厚みをご検討の場合は、IKOにご相談ください。
03 約20％の軽量化により、装置のコンパクト化を実現！
約20％軽量化！ 従来のカムフォロアと比較し、
➡ 運搬時のCO2排出量も削減！ 約20％の軽量化(ナット含む)を実現
120
100 したことにより、装置のコンパクト
80 化を可能にします。
60
40
20
0
8 10 10-1 12 12-1
製品形番
従来のカムフォロア 短軸カムフォロアCFC…B
