NT…Vは、テーブル案内部に直動案内機器を使用した、小形で高精度なリニアモータテーブルです。
新たに開発したNT30Vは、テーブル幅30ｍｍ、断面高さは僅か8ｍｍというシリーズ最小サイズを実現しました。
今回は、従来品のNT38Vと比較しながら、新製品NT30Vの魅力を徹底分析していきます。
このカタログについて
| ドキュメント名 | ナノリニア®NT NT30V |
|---|---|
| ドキュメント種別 | ホワイトペーパー |
| ファイルサイズ | 1.3Mb |
| 登録カテゴリ | |
| 取り扱い企業 | 日本トムソン株式会社 (この企業の取り扱いカタログ一覧) |
この企業の関連カタログ
このカタログの内容

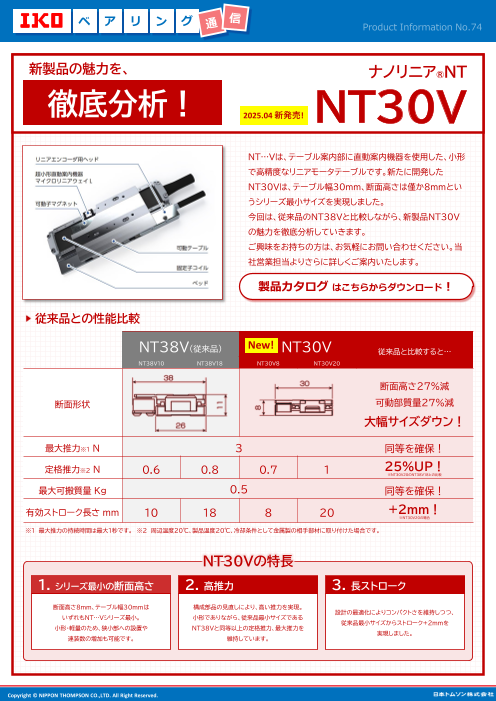

Page1
スライド 1
ベ ア リ ン グ
Product Information No.74
新製品の魅力を、 ナノリニア®NT
徹底分析！ 2025.04新発売! NT30V
NT…Vは、テーブル案内部に直動案内機器を使用した、小形
で高精度なリニアモータテーブルです。新たに開発した
NT30Vは、テーブル幅30ｍｍ、断面高さは僅か8ｍｍとい
うシリーズ最小サイズを実現しました。
今回は、従来品のNT38Vと比較しながら、新製品NT30V
の魅力を徹底分析していきます。
ご興味をお持ちの方は、お気軽にお問い合わせください。当
社営業担当よりさらに詳しくご案内いたします。
製品カタログ はこちらからダウンロード！
製品カタログ はこちらからダウンロード！
従来品との性能比較
NT38V(従来品) New! NT30V 従来品と比較すると…
NT38V10 NT38V18 NT30V8 NT30V20
断面高さ27％減
断面形状 可動部質量27％減
大幅サイズダウン！
最大推力※1 N 3 同等を確保！
定格推力※2 N 0.6 0.8 0.7 1 25％UP！
※NT30V20のNT38V18との比較
最大可搬質量 Kg 0.5 同等を確保！
有効ストローク長さ mm 10 18 8 20 +2ｍｍ！
※NT30V20の場合
※1 最大推力の持続時間は最大１秒です。 ※2 周辺温度20℃、製品温度20℃、冷却条件として金属製の相手部材に取り付けた場合です。
NT30Vの特長
1. シリーズ最小の断面高さ 2. 高推力 3. 長ストローク
断面高さ8ｍｍ、テーブル幅30ｍｍは 構成部品の見直しにより、高い推力を実現。
設計の最適化によりコンパクトさを維持しつつ、
いずれもＮＴ…Ｖシリーズ最小。 小形でありながら、従来品最小サイズである
従来品最小サイズからストローク+2ｍｍを
小形・軽量のため、狭小部への設置や NT38Vと同等以上の定格推力、最大推力を
実現しました。
連装数の増加も可能です。 維持しています。
Copyright © NIPPON THOMPSON CO.,LTD. All Right Reserved.
Page2
スライド 2
使用用途 半導体製造装置や高精度の検査装置に！
複数のコンポーネントを定位置に高速かつ高精度に移動する
には、優れた位置決め精度を備えた高推力の搬送装置が必要
です。NT30Vは優れた位置決め精度と低い断面高さ、そして
高い推力を備えているため、従来のリニアモータテーブルでは
対応できなかった狭小部への設置や多連装化も可能です。
NT30Vは非常に軽量・省スペースのリニアモータテーブルの
ため、採用した装置のダウンサイジングや省エネルギー化が期
待できます。
製品カタログ はこちらからダウンロード！
製品カタログ はこちらからダウンロード！
当社コンテンツのご紹介
すごい性能、詰まっています。
～「ナノリニア®NT…V」Pickupページを公開中！～
当社のメカトロサイトにて、「ナノリニア®NT…V」のPickupペー
ジを公開中です。どのような装置で評価いただいているのか、詳細
にご覧いただける「使用事例」ページもございますので、是非一度
ご覧ください！
「®」pペiナ のcNーkノTジu…リpをニV見アてみる！ ＞
「ナノリニア® NT…V」のpickupページを見てみる！ ＞
使用事例の一例
サイト内では、採用形番や
実現した性能などの
詳細も掲載しています。
